Bơm chìm nước sạch là gì là thắc mắc về dòng thiết bị thủy lực đặt ngập hoàn toàn trong lòng chất lỏng, giúp vận chuyển nước sạch lưu lượng lớn ổn định phục vụ cho tưới tiêu ao hồ, cấp thoát nước dân dụng và tuần hoàn nhà máy. Dòng máy bơm thả chìm đặt ngập nước này sở hữu hệ thống mô-tơ bọc kín hoàn toàn đạt tiêu chuẩn IP68, hỗ trợ bảo vệ cuộn dây đồng an toàn tuyệt đối khỏi nguy cơ rò rỉ điện năng vách máy.
Định nghĩa bơm chìm nước sạch là dải tiêu chuẩn phân loại dòng máy bơm ly tâm có động cơ điện bọc kín bảo vệ chống ngập, giúp tối ưu hóa hiệu suất hút nước trực tiếp từ các tầng nước sâu mà không gặp rào cản tổn thất ma sát ống dẫn đầu vào. Thiết bị thủy lực đặc thù này hoạt động ngập hoàn toàn trong môi trường chất lỏng sạch, không bám cặn rác hữu cơ thô.
Khái niệm máy bơm thả chìm nước sạch là phương thức định danh dòng máy hoạt động hoàn toàn dưới mực nước tĩnh, giúp người dùng tiết kiệm diện tích xây dựng trạm cạn và loại trừ triệt để nguy cơ gián đoạn dòng chảy do e khí buồng sên. Toàn bộ năng lượng cơ năng cơ học được sinh ra từ roto động cơ chìm truyền thẳng tới bánh xe công tác đúc đồng để tăng tốc chất lỏng.
Khi bối cảnh mặt bằng của trang trại nuôi trồng thủy sản công nghệ cao hoặc nhà xưởng đòi hỏi trạm thu gom nước không chiếm không gian mặt cạn, thiết bị này biến thành phương án kỹ thuật duy nhất khả thi, giúp vận chuyển nước sạch dải lưu lượng rộng từ vài khối đến hàng trăm mét khối trên giờ.
Đặt ngập dưới mực nước tĩnh, loại bỏ 100% chiều cao hút tĩnh hao tổn.
Giới hạn từ 5m đến 20m tùy thuộc vào độ nén của gioăng cao sên buồng sên.
Tự mồi tự động nhờ áp suất thủy tĩnh khí quyển luôn đè sẵn khoang hút.
Vận hành siêu êm dải dưới 55 dB do chất lỏng hấp thụ xung động cơ học.
Sơ đồ kết cấu vận hành đặt ngập và cơ chế tạo lực ly tâm của máy bơm chìm nước sạch
Đặc điểm nhận biết bơm chìm nước sạch là dải kết cấu dạng trụ đứng liền khối không có cánh quạt gió giải nhiệt bên ngoài đuôi máy, giúp người dùng dễ dàng phân biệt với các dòng máy đặt cạn trục ngang phổ thông bằng mắt thường khi khảo sát công trình. Dáng máy thon gọn, thuôn dài cho phép thiết bị dễ dàng hạ đặt xuống lòng giếng đào, hố móng sâu hẹp.
Thiết kế bọc kín kháng nước là tiêu chuẩn cơ khí bắt buộc đạt chỉ số IP68 của dòng bơm chìm, giúp cách ly 100% cuộn dây đồng motor điện với chất lỏng bên ngoài thông qua dải khoang dầu và phớt chặn kép. Lớp keo gốc epoxy đúc măng xông bảo vệ đầu cáp cao su bọc điện nguồn là chi tiết then chốt ngăn chặn nước thẩm thấu vào mạch điện điện áp.
Bên cạnh đó, họng đẩy của máy được đúc hướng thẳng đứng lên trên hoặc vuông góc sườn bệ máy với kích thước ren lớn, chân van nạp tích hợp dải lưới lọc bằng inox tấm đục lỗ mịn để lọc sạch tạp chất hữu cơ lơ lửng trước khi dòng nước đi vào khoang quạt cánh đồng.
Cấu tạo máy bơm chìm nước sạch là tập hợp các chi tiết cơ khí chế tạo chính xác từ hợp kim kháng gỉ, giúp máy chịu được áp lực thủy tĩnh liên tục dưới độ sâu ngập dải lớn mà không làm biến dạng biên dạng buồng sên đẩy. Từng cấu trúc gioăng cao sên buồng cánh và phớt cơ khí được tính toán chuẩn xác tỷ lệ áp lực nén chất lỏng chất lỏng.
Để đảm bảo các tiêu chuẩn khắt khe về cấp độ bảo vệ kháng nước IP68 và độ bền vật liệu đúc chống ăn mòn điện hóa, mọi quy trình gia công từ đúc buồng sên gang cho đến quấn lớp dây đồng mô-tơ đều được kiểm soát nghiêm ngặt tại nhà máy sản xuất máy bơm của DTL. Việc làm chủ hoàn toàn dây chuyền công nghệ cơ khí hiện đại giúp chúng tôi tối ưu hóa độ nhẵn mịn của biên dạng cánh đồng, triệt tiêu lực vặn lệch tâm trục và cung ứng những giải pháp đặt ngập vận hành êm ái nhất cho các hệ thống cấp thoát nước công nghiệp.
Bộ phận cốt lõi của bơm chìm là sự kết hợp giữa khoang chứa mô-tơ dây đồng tản nhiệt dầu và khoang thủy lực cánh kín đúc đồng, giúp tối ưu hóa lực văng ly tâm đẩy nước lên cao trình dốc xa. Mối nối cơ học đồng trục này được bảo vệ bởi cụm phớt cơ khí hai mặt đá chặn nước tuyệt đối.
Khảo sát hệ thống cấu tạo cơ khí với 5 bộ phận cốt lõi cấu thành buồng máy tiêu chuẩn gồm:
| Bộ phận cơ lý tính | Vật liệu đúc đặc chủng | Chức năng kỹ thuật chi tiết của chi tiết |
|---|---|---|
| Cánh quạt ly tâm | Đồng đúc áp lực cao (Brass) | Biên dạng cánh kín nhẵn mịn, quay tốc độ cao đẩy dòng nước sạch đạt áp lực nén thủy tĩnh tối đa. |
| Vỏ buồng bơm sên | Gang xám GG-25 sơn tĩnh điện | Dẫn hướng dòng chất lỏng từ tâm mắt cánh ra họng đẩy, chịu lực va đập cơ học từ tia vi thể. |
| Trục cốt truyền tải | Hợp kim thép Inox 304/316 | Truyền mô-men xoắn cơ năng thẳng từ roto sang bánh xe công tác cánh quạt không bị lệch tâm trục. |
| Phớt cơ khí kép | Mặt đá Carbon/Ceramic/NBR | Làm kín khoang dầu trung gian ngăn chất lỏng thẩm thấu ngược lọt khoang chứa cuộn dây đồng motor. |
Phân loại bơm chìm nước sạch là phương thức phân cấp thiết bị dựa vào dải điện áp (1 pha hoặc 3 pha) và cấu trúc tầng cánh, giúp người đầu tư chọn đúng cấu hình tương thích với công năng bối cảnh mặt bằng của trang trại hoặc nhà xưởng. Việc phân nhóm chuẩn hóa loại trừ nguy cơ chọn sai dải thông số thủy lực gây lãng phiếu mã lực motor.
Các loại máy bơm thả chìm phổ biến là sự phân chia rõ rệt giữa dòng bơm chìm gia đình công suất nhỏ và dòng bơm chìm ly tâm đa tầng cánh công nghiệp lực đẩy cao dải rộng, giúp đáp ứng chính xác điểm làm việc thủy lực tối ưu (BEP). Nhóm đơn tầng cánh ưu tiên dải lưu lượng nước lớn, trong khi nhóm đa tầng cánh xử lý bài toán đẩy bồn nước cao tầng áp lực cực đại.
Phân tích sơ đồ kỹ thuật với 5 chủng loại bơm thả ngập ứng dụng thực tế phổ biến gồm:
Phân biệt bơm chìm vỏ gang và vỏ inox là tiêu chí rà soát vật liệu chế tạo buồng thủy lực dựa trên tính chất cơ lý hóa của nguồn nước, giúp loại bỏ nguy cơ ăn mòn điện hóa làm thủng vỏ máy sau thời gian dài ngâm ngập. Khách hàng cần đo đạc dải chỉ số đo phèn mặn của giếng thu trước khi chỉ định vật liệu đúc vỏ sên.
Ứng dụng vật liệu đúc vỏ bơm là quy tắc kỹ thuật chỉ định dùng gang xám GG-25 cho nước sạch thông thường và Inox 304/316 cho nước có độ pH biến động nhẹ, giúp tăng độ bền cơ học và bảo toàn dòng vốn đầu tư vật tư thiết bị. Gang dày dặn có lợi thế hấp thụ chấn động cơ năng tốt, cách âm dải âm rít tốt dưới sâu.
Ngược lại, hợp kim inox mác thép 304 sở hữu màng màng chrome oxit bảo vệ tự nhiên bề mặt chống rỉ sét rỗ cánh rỉ hoàn toàn khi ngâm ngập lâu năm trong dải ao hồ nuôi tôm công nghệ cao dính axit phèn hữu cơ tạp chất hữu cơ loãng. Chọn đúng vật liệu đúc là khiên bảo vệ uy tín lâu năm cho DTL công trình.
Độ pH: 6.5 – 8.5. Ứng dụng nước sạch đô thị, nước giếng đào ngọt thuần khiết. Hấp thụ xung cơ học tốt.
Độ pH: 5.0 – 6.5. Ứng dụng ao nuôi dính phèn nhẹ, hóa chất pha loãng. Kháng ăn mòn oxy hóa cao.
Chống bám cặn vôi hữu cơ. Biên dạng rãnh trơn nhẵn kéo kéo tụ lưu lượng nước đạt BEP tối đa.
Cơ chế giải nhiệt motor bơm chìm là giải pháp tản nhiệt cưỡng bức cho cuộn dây đồng động cơ điện bằng cách truyền nhiệt ra môi chất bao quanh, giúp ngăn ngừa rủi ro quá nhiệt làm ôm dòng chập cháy máy khi chạy tải nhiều giờ liên tục. Do đặt ngập hoàn toàn, kết cấu tản nhiệt tản nhiệt tản nhiệt của mô-tơ chìm hiệu quả hơn gấp nhiều lần quạt gió máy cạn.
Phương thức làm mát động cơ chìm bằng chất lỏng là việc lợi dụng chính dòng nước sạch luân chuyển ngoài vỏ hoặc dầu khoang trong để hấp thụ nhiệt lượng từ roto, giúp duy trì nhiệt độ cuộn dây luôn ở ngưỡng an toàn theo tiêu chuẩn cách điện Class F. Dầu khoang trong (White Mineral Oil) liên tục đối lưu nội bộ để truyền nhiệt từ lõi dây ra vách vỏ nhôm/gang tản nhiệt.
Khám Phá quy trình đối lưu thủy lực với 5 bước giải nhiệt động cơ điện ngầm đồng bộ gồm:
Nguyên lý hoạt động bơm chìm nước sạch là quá trình chuyển hóa điện năng thành cơ năng quay của trục inox, đẩy chất lỏng văng ly tâm từ tâm mắt cánh ra mép ngoài buồng sên để tạo lực nén đưa nước lên họng xả đẩy cao dốc xa. Chu trình hoạt động thủy lực diễn ra khép kín tự động hóa tuần hoàn hoàn toàn.
Chu trình thủy lực dưới nước là chuỗi hành động hút và đẩy tuần hoàn nhờ chênh lệch áp suất thủy tĩnh đè lên chân lưới lọc đầu vào, giúp máy bơm tải khối lượng nước sạch liên tục mà không lo hụt áp hay tụt nước mồi. Nước sạch lao thẳng vào khoang hút, bị kéo theo vận tốc vòng quay lớn văng ra sườn mép buồng vỏ sên xoắn ốc dày dặn vững chắc.
Tại máng vỏ xoắn ốc mở rộng dần về họng xả đẩy, vận tốc dòng chảy bị hãm giảm xuống, động năng dòng chảy nhanh chóng chuyển hóa thành áp năng tĩnh (áp lực đẩy lực nén). Áp năng áp lực đẩy cực đại này ép dứt điểm cột nước sạch lao mạnh di chuyển dứt điểm ra đường ống đẩy cao trình dốc xa công trình.
Mô-tơ quấn dây đồng vận hành sinh nhiệt lượng tĩnh, truyền thẳng ra trục cốt trục dải cao.
Dầu White Mineral thực hiện luân chuyển đối lưu nội bộ vách ngăn, đẩy nhiệt năng ra vỏ gang.
Dòng chất lỏng lạnh ao nuôi liên tục luân chuyển bao phủ ngoài sườn máy, xóa bỏ dải nhiệt phát tán.
Ưu điểm bơm chìm nước sạch là tổng hợp các đặc tính kỹ thuật vượt trội về năng lực tự mồi nước và tối ưu hóa tiếng ồn vận hành, giúp người sử dụng vận hành trạm bơm êm ái dưới 55 dB mà không cần gia công xây dựng bệ móng cạn cồng kềnh. Thiết bị xử lý triệt để bài toán chiếm dụng diện tích mặt bằng ngoài cạn.
Giải pháp loại bỏ thao tác mồi nước là đặc quyền thủy lực của thiết bị đặt ngập dưới mực nước tĩnh, giúp chặn đứng rủi ro hỏng phớt cơ khí do người dùng quên đổ nước mồi buồng sên như các dải máy trục ngang. Do chân van hút luôn ngập nước, áp suất thủy tĩnh khí quyển luôn đè sẵn dòng chất lỏng đi thẳng khoang cánh quạt ly tâm.
Trong khi các dòng thiết bị thủy lực đặt ngập sâu dưới lòng ao hồ giúp người vận hành loại bỏ hoàn toàn thao tác đổ nước mồi phiền toái hằng ngày, thì các dòng máy đặt cạn trục ngang lại đòi hỏi một chu trình lắp đặt khắt khe hơn để tránh rủi ro tụt áp. Quý khách hàng có thể chủ động tìm hiểu sâu hơn về kết cấu buồng sên gang và dải thông số áp lực nén thủy tĩnh thông qua bài phân tích chi tiết cấu tạo bơm dk chính hãng của DTL nhằm đưa ra phương án bố trí hệ thống đường ống nạp tương thích nhất với mặt bằng công trình của mình.
Người vận hành chỉ cần cấp điện thông qua dải tủ điều khiển tự động ngắt chống cạn là máy hoạt động trơn tru. Ngoài ra, việc ngâm sâu dưới lòng ao giếng giúp hấp thụ triệt để dải âm rít cơ học vòng bi bạc đạn, đem lại không gian trạm bơm yên tĩnh an toàn tối đa cho mô hình chăn nuôi thủy sản công nghệ cao thủy sản.
Nhược điểm bơm chìm nước sạch là các giới hạn vận hành liên quan đến tính chất nguồn nước và độ phức tạp khi cần xử lý sự cố cơ khí hỏng hóc vặt, giúp người vận hành chuẩn bị đầy đủ trang bị tủ điện bảo vệ nhằm kiểm soát rủi ro tài chính. Thiết bị nhạy cảm tuyệt đối với môi trường mạt sắt cát sỏi thô cát sỏi sạn.
Rào cản an toàn điện dưới nước là rủi ro nghiêm trọng khi lớp cáp cao su bị trầy xước hoặc phớt chặn nước bị mòn, giúp nhà thầu nâng cao tiêu chuẩn lắp đặt rơ le chống rò dòng dòng điện rò rỉ rỉ ngoài mặt bằng. Khi phớt cơ khí hai mặt gốm bị hao mòn cơ lý tính, nước lọt khoang dầu sụt điện trở cách điện.
Thao tác bảo trì sửa chữa thay linh kiện bắt buộc phải vớt trục thiết bị lên cạn bằng xích kéo cáp, ngắt điện nguồn, tháo buồng sên vỏ gang đúc dày dặn dày để vệ sinh mặt cánh đồng. Đây là rào cản kỹ thuật đòi hỏi thợ lành nghề thực hiện đúng chu kỳ quy trình kỹ thuật để bảo toàn uy tín thiết bị công trình DTL lâu dài vĩnh viễn.
Quy trình lắp đặt bơm chìm nước sạch là dải các bước thi công định vị xích treo kết hợp gắn khớp nối nhanh thanh dẫn hướng dưới lòng hố thu, giúp thiết bị hoạt động cân bằng tâm trục không bị nghiêng đổ sinh lực vặn mô-men xoắn. Thi công bệ móng chắc chắn triệt tiêu lực phá hủy mỏi kết cấu phớt.
Các bước hạ chìm máy bơm thả chìm là dải thao tác thả chậm bằng cáp treo chuyên dụng (tuyệt đối không kéo cáp điện nguồn), giúp bảo vệ kết cấu cơ lý tính của măng xông đấu nối cáp điện không bị nứt vỡ. Quy trình kỹ thuật lắp ráp trạm bơm thả ngập bắt buộc thực hiện theo chuỗi chỉ định thủy lực sau:
Triển khai lắp đặt trạm bơm với 5 tiêu chuẩn kỹ thuật cố định thiết bị an toàn gồm:

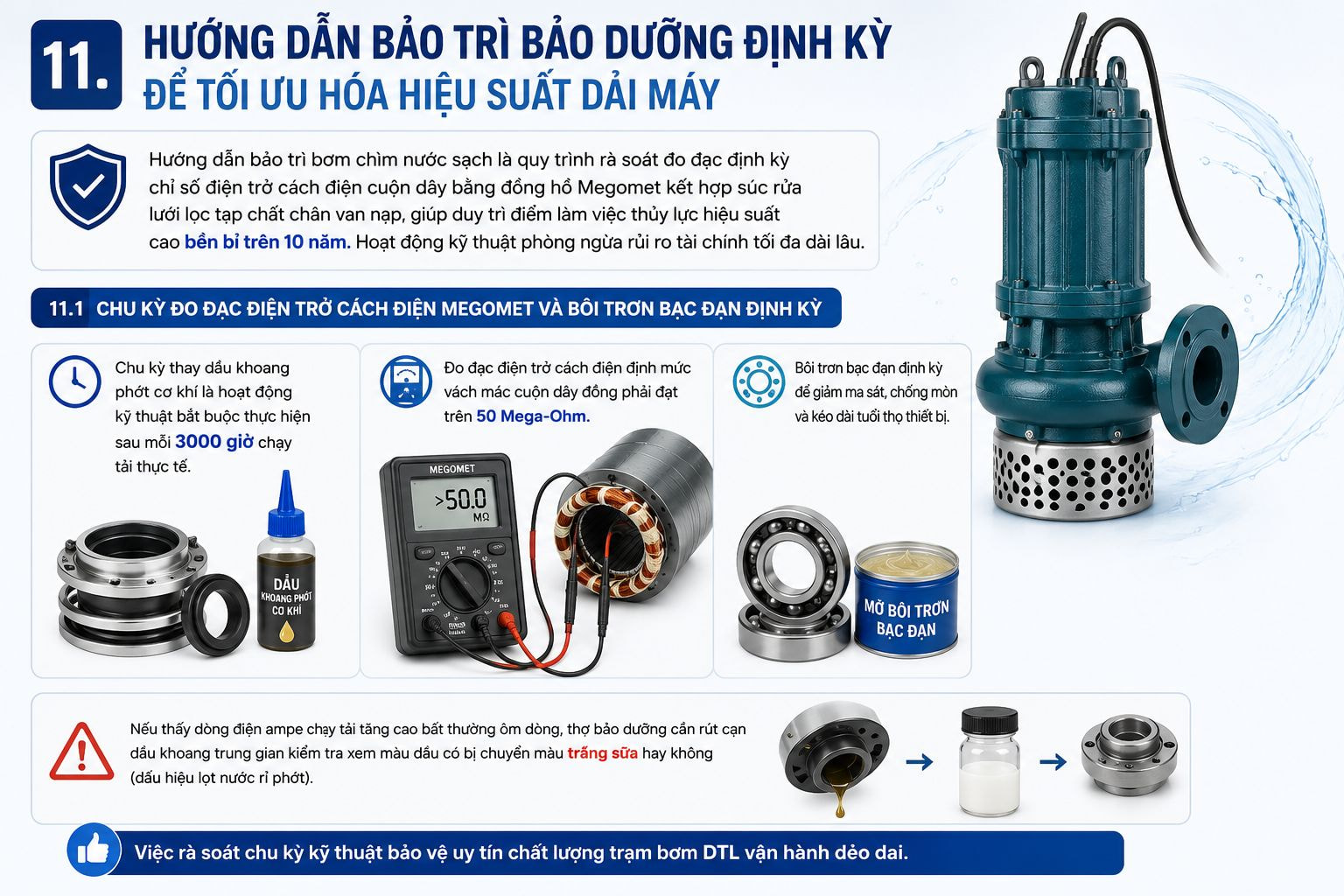

Hướng dẫn bảo trì bơm chìm nước sạch là quy trình rà soát đo đạc định kỳ chỉ số điện trở cách điện cuộn dây bằng đồng hồ Megomet kết hợp súc rửa lưới lọc tạp chất chân van nạp, giúp duy trì điểm làm việc thủy lực hiệu suất cao bền bỉ trên 10 năm. Hoạt động kỹ thuật phòng ngừa rủi ro tài chính tối đa dài lâu.
Chu kỳ thay dầu khoang phớt cơ khí là hoạt động kỹ thuật bắt buộc thực hiện sau mỗi 3000 giờ chạy tải thực tế, giúp bôi trơn mặt đá gốm ceramic và ngăn chặn nước sạch thẩm thấu lọt vào khoang chứa động cơ điện. Đo đạc điện trở cách điện định mức vách mác cuộn dây đồng phải đạt trên 50 Mega-Ohm.
Nếu thấy dòng điện ampe chạy tải tăng cao bất thường ôm dòng, thợ bảo dưỡng cần rút cạn dầu khoang trung gian kiểm tra xem màu dầu có bị chuyển màu trắng sữa hay không (dấu hiệu lọt nước rỉ phớt). Việc rà soát chu kỳ kỹ thuật bảo vệ uy tín chất lượng trạm bơm DTL vận hành dẻo dai.
Hệ thống câu hỏi thường gặp về bơm chìm là cẩm nang tổng hợp các thắc mắc chuyên môn kỹ thuật, rào cản do dự hành vi và trích xuất dữ liệu tự động, giúp người vận hành làm chủ hoàn toàn thiết bị thủy lực đặt ngập trong mọi bối cảnh. Bộ khung dữ liệu chuẩn hóa loại trừ rào cản lựa chọn cấu hình máy.
Quý kỹ sư và chủ đầu tư dự án tưới tiêu nông nghiệp sạch có thể chủ động đối chiếu so sánh dải thông số kỹ thuật, cấu trúc buồng thủy lực gang dày dặn thông qua bài viết hướng dẫn hệ thống: đối chiếu hiệu suất dòng bơm đặt cạn DK với bơm chìm và bơm MHF trước khi phê duyệt phương án mua sắm vật tư.
Dòng máy bơm chìm nước sạch là thiết bị bơm ly tâm Monoblock liền trục có dải motor cách điện cách nước đạt tiêu chuẩn bảo vệ IP68, vận hành ngập sâu hoàn toàn dưới mực nước tĩnh của ao nuôi hoặc giếng khoan thu nước sạch.
Không, kết cấu cánh đồng kín siêu nhẵn mịn thiết kế dải khe hẹp chỉ tương thích với chất lỏng nước trong không bám tạp chất hữu cơ cát sỏi thô. Mọi mạt sắt sỏi lớn lọt lưới lọc chân van nạp sẽ kẹt cánh đồng gây bó trục inox, dẫn đến lỗi chập cháy ôm dòng điện áp mô-tơ.
Dầu trắng Mineral Oil y tế thực hiện song song hai nhiệm vụ kỹ thuật: bôi trơn làm mát dải mặt đá Carbon/Ceramic phớt cơ khí kép, và hấp thụ nhiệt lượng tản nhiệt cuộn dây đồng motor điện truyền tải ra vỏ sên gang đúc bên ngoài.
Tổng cột áp lực bằng chiều cao dốc đẩy tĩnh thực tế từ vị trí bơm đến miệng xả bồn nước cộng tổn thất ma sát dọc vách đường ống nhựa HDPE/PVC chảy dài, không cộng tổn thất chiều sâu hút họng nạp như dải bơm cạn.
Rủi ro tai nạn rò điện chỉ xảy ra khi thợ lắp đặt kéo lê làm rách cáp cao su hoặc phớt mòn lọt nước rỉ phớt lâu năm không bảo dưỡng Megomet. Khi quý thầu lắp kèm hệ thống tủ điện điều khiển rơ le chống giật ELCB nối đất vỏ máy, rủi ro nguy hiểm được triệt tiêu hoàn toàn an toàn vĩnh viễn.
Chi phí thay thế vật tư tiêu hao linh kiện phớt gốm hoặc gia công lại biên dạng cánh đồng rất hợp lý, dao động dải 15% – 25% giá thành máy bơm công nghiệp HP mã lực lớn. Thực hiện bảo trì bảo dưỡng đúng chu kỳ 3000 giờ giúp chặn đứng rủi ro nứt buồng gang đúc phá hủy rotor cuộn dây đồng động cơ điện.
Vật liệu đúc buồng vỏ Inox 304 sở hữu cơ lý tính chống oxy hóa ăn mòn điện hóa hóa chất loãng vượt trội hơn vỏ gang GG-25 trong bối cảnh ao tôm có độ pH phèn biến động nhẹ. Vỏ gang dày dặn chỉ tối ưu bài toán kinh tế khi khai thác dải nước giếng khoan ngọt thuần khiết.
Mọi thiết bị xuất xưởng bàn giao công trình từ DTL đều cam kết hiệu suất lưu lượng và lực nén áp lực đẩy chuẩn xác 100% đồ thị catalog hãng đúc. Kỹ sư của nhà máy hỗ trợ chạy phần mềm mô phỏng tổn thất ma sát mặt bằng dốc miễn phí hoàn toàn cho quý thầu.
Nhiệt lượng tỏa ra từ cuộn dây đồng motor điện truyền qua lõi roto đến dải lớp dầu khoang trong rồi đối lưu nhiệt cưỡng bức qua vách vỏ nhôm/gang dày tiếp xúc chất lỏng chất lỏng lạnh bao quanh, bảo vệ độ bền dải cách điện Class F.
Do họng nạp buồng sên luôn ở vị trí ngập nước sâu dưới mực nước tĩnh áp lực thủy tĩnh đè lên chân chân lưới lọc ổn định, bọt khí không thể xâm nhập lọt vào tâm mắt bánh xe công tác cánh quạt quạt ly tâm, triệt tiêu hoàn toàn thao tác đổ nước mồi.
Đây là dải cao trình giới hạn khoảng cách dốc đẩy tính từ mặt mực nước tĩnh bề mặt hồ xuống vị trí đặt máy bơm chìm gang đúc, bảo đảm áp suất áp lực nén thủy tĩnh chất lỏng ngoài vỏ không vượt ngưỡng phá hủy gioăng phớt cơ khí cơ học.
Hệ thống catalog thông số bao gồm dải công suất HP mã lực điện áp (1 pha 220V / 3 pha 380V), lưu lượng đỉnh Q (m3/h), cột áp đẩy cực đại H (m), RPM 2900 tốc độ vòng quay và tiêu chuẩn bảo vệ bọc kín bệ máy IP68 an toàn điện lưới.
