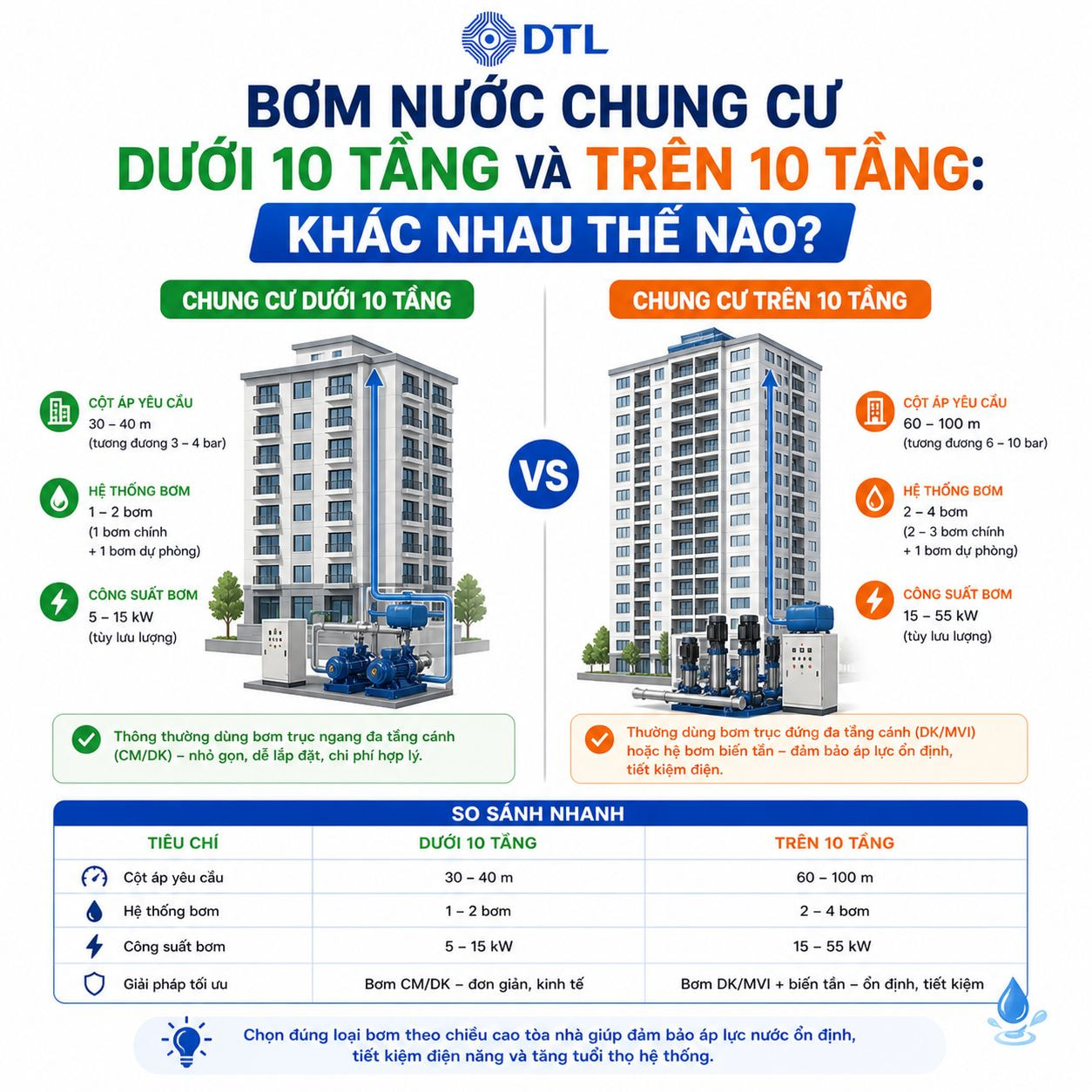

Bơm nước chung cư dưới 10 tầng và trên 10 tầng không chỉ khác nhau về cột áp mà còn khác biệt hoàn toàn về yêu cầu motor, VFD, phân vùng áp lực và hệ thống PCCC bắt buộc. Chọn bơm cho chung cư theo quy tắc “tòa nhà cao hơn thì bơm mạnh hơn” là chưa đủ, và nhiều dự án phải thay bơm sau khi xây xong vì không tính đến đủ yêu cầu pháp lý theo số tầng.
Đối với việc cấu hình trạm cấp nước cho các tòa nhà, việc tính toán và phân tách chính xác nhu cầu thủy lực giữa hai hệ thống thấp tầng và cao tầng là đặc biệt quan trọng. Để đảm bảo toàn bộ cụm Booster hay hệ thống sên ly tâm đạt độ bền cơ khí tối đa dưới áp lực liên tục, các chủ đầu tư nên ưu tiên hợp tác cùng các đơn vị phân phối máy bơm công nghiệp TPHCM uy tín để được cung cấp dải sản phẩm chính hãng, tối ưu hiệu suất và cam kết an toàn vận hành dài lâu.
Bài viết này so sánh đầy đủ yêu cầu kỹ thuật bơm nước chung cư dưới 10 tầng và trên 10 tầng, bảng tính cột áp nhanh theo từng khoảng tầng và đề xuất cấu hình bơm cụ thể cho từng trường hợp phổ biến nhất tại Việt Nam.
Trước khi so sánh bơm nước chung cư, cần xác định rõ ranh giới phân loại theo tiêu chuẩn pháp lý Việt Nam. Ranh giới này không phải 10 tầng mà là chiều cao tòa nhà, và quyết định toàn bộ thiết kế hệ thống bơm phải theo.
| Phân loại | Số tầng | Chiều cao | Bơm cấp nước | PCCC bắt buộc |
|---|---|---|---|---|
| Nhà thấp tầng | 1 đến 4 tầng | Dưới 16m | Bơm tăng áp đơn, motor 1 pha hoặc 3 pha nhỏ | Bình xách tay, không cần bơm PCCC |
| Nhà trung tầng | 5 đến 9 tầng | 16 đến 28m | Bơm DK đa tầng 3 pha, VFD tùy chọn | Họng nước trong nhà, bơm PCCC tùy diện tích |
| Nhà cao tầng | 10 đến 25 tầng | 28 đến 75m | Bơm DK 3 pha + VFD bắt buộc, phân vùng áp | PCCC đầy đủ 3 bơm theo TCVN 7336, bắt buộc |
| Nhà siêu cao tầng | Trên 25 tầng | Trên 75m | Hệ thống 2 cấp bơm, bể trung gian, phân vùng nhiều tầng | PCCC phân vùng, thiết kế đặc biệt |
Ranh giới quan trọng nhất: Tòa nhà cao trên 28m (thường từ 9 đến 10 tầng tùy chiều cao mỗi tầng) bắt buộc có hệ thống PCCC đầy đủ theo QCVN 06:2022. Đây là điểm thay đổi toàn bộ thiết kế bơm, không phải chỉ tăng công suất. Nhiều chủ đầu tư nhà ở riêng lẻ 9 tầng bị cơ quan PCCC yêu cầu bổ sung hệ thống bơm PCCC sau khi xây xong vì không tính toán chiều cao thực tế vượt 28m.
Năm điểm thay đổi căn bản khi chung cư vượt 10 tầng, mỗi điểm đều tác động trực tiếp đến thiết kế và chi phí hệ thống bơm.
Bơm nước chung cư dưới 10 tầng có thiết kế đơn giản hơn nhiều so với cao tầng nhưng vẫn cần tính toán đúng để đảm bảo áp lực đều cho tất cả các tầng trong giờ cao điểm.
Công thức tính cột áp bơm nước chung cư dưới 10 tầng bao gồm 4 thành phần, phải tính đủ cả 4.
H = H_tĩnh + H_tổn_thất + H_áp_dư + H_bơm_vào_bể_mái
| H_tĩnh | Chiều cao từ bể hút đến tầng cao nhất. Chung cư 8 tầng x 3.2m + bể ngầm 3m = 28.6m |
| H_tổn_thất | 15% H_tĩnh cho ống DN50 chiều cao dưới 30m |
| H_áp_dư | 10m (1 bar) tối thiểu tại vòi tầng cao nhất |
| H_bể_mái | Cộng thêm 3 đến 5m nếu bơm qua bể mái |
| Số tầng | H cần (m) | Q điển hình (m3/h) | Công suất bơm | Motor |
|---|---|---|---|---|
| 4 đến 5 tầng | 25 đến 35m | 3 đến 8 | 0.75 đến 1.5kW | 1 pha 220V được |
| 6 đến 7 tầng | 35 đến 45m | 5 đến 15 | 1.5 đến 3kW | 1 pha (nếu dưới 2.2kW), 3 pha ưu tiên |
| 8 đến 9 tầng | 45 đến 55m | 8 đến 25 | 2.2 đến 5.5kW | 3 pha 380V bắt buộc |
| 10 tầng (ranh giới) | 50 đến 60m | 10 đến 30 | 3 đến 7.5kW | 3 pha bắt buộc + VFD |
Ba cấu hình phổ biến nhất cho chung cư dưới 10 tầng tại Việt Nam, từ quy mô nhỏ đến lớn.
Bơm nước chung cư trên 10 tầng không chỉ là “bơm mạnh hơn” mà là một hệ thống kỹ thuật phức tạp hơn hẳn với nhiều yêu cầu bắt buộc phát sinh từ luật pháp và tiêu chuẩn kỹ thuật không thể bỏ qua.
| Số tầng | H cần (m) | Q điển hình (m3/h) | Công suất bơm | Lưu ý đặc biệt |
|---|---|---|---|---|
| 10 đến 12 tầng | 55 đến 65m | 15 đến 40 | 5.5 đến 11kW | Bắt đầu bắt buộc PCCC, phải có PRV tầng 1 đến 4 |
| 13 đến 15 tầng | 65 đến 75m | 20 đến 60 | 7.5 đến 15kW | PRV từng nhóm 4 đến 5 tầng, VFD bắt buộc |
| 16 đến 20 tầng | 75 đến 90m | 25 đến 80 | 11 đến 22kW | Phân vùng 2 nhóm, cân nhắc bể trung gian |
| Trên 20 tầng | Hệ thống 2 cấp | Tính theo ca | Từ 15kW mỗi cụm | Bể trung gian tầng kỹ thuật + bơm 2 cấp bắt buộc |
Năm yêu cầu này không có trong chung cư dưới 10 tầng và phát sinh hoàn toàn khi vượt ngưỡng chiều cao 28m.
Bảng tổng hợp 10 tiêu chí kỹ thuật giúp nắm toàn bộ sự khác biệt giữa bơm nước chung cư dưới 10 tầng và trên 10 tầng trong một cái nhìn.
| # | Tiêu chí | Dưới 10 tầng | Trên 10 tầng |
|---|---|---|---|
| 1 | Cột áp H | 25 đến 55m | 55 đến 90m (hoặc hệ 2 cấp) |
| 2 | Motor | 1 pha (5 đến 6 tầng) hoặc 3 pha | 3 pha 380V bắt buộc |
| 3 | VFD | Tùy chọn, khuyến nghị | Bắt buộc trong thiết kế hiện đại |
| 4 | Phân vùng áp lực | Không cần | Bắt buộc (PRV hoặc bể trung gian) |
| 5 | Cấu hình dự phòng | 1+1 là đủ | 2+1 khuyến nghị |
| 6 | Bể mái | Tùy chọn, phổ biến | Xu hướng bỏ bể mái, cấp trực tiếp VFD |
| 7 | Bơm PCCC | Không bắt buộc hoặc đơn giản | 3 bơm theo TCVN 7336 bắt buộc |
| 8 | Bơm chìm hầm | 1 đến 2 bơm chìm tùy hầm | 2 bơm chìm 1+1 bắt buộc |
| 9 | Chi phí hệ thống bơm | 50 đến 150 triệu đồng | 200 triệu đến 1 tỷ đồng trở lên |
| 10 | Thẩm duyệt PCCC | Không bắt buộc hoặc đơn giản | Bắt buộc thẩm duyệt trước khi xây |
Hệ thống bơm PCCC là điểm phân định kỹ thuật và pháp lý rõ ràng nhất giữa bơm nước chung cư dưới 10 tầng và trên 10 tầng. Đây cũng là khoản chi phí lớn nhất và là điều kiện tiên quyết để cơ quan PCCC cấp phép đưa tòa nhà vào sử dụng.
Theo quy định phòng cháy chữa cháy tại Việt Nam và TCVN 7336:2021, yêu cầu bơm PCCC theo số tầng như sau.
| Loại chung cư | Yêu cầu bơm PCCC | Bể nước PCCC | Thẩm duyệt |
|---|---|---|---|
| Dưới 5 tầng, nhà ở riêng lẻ | Bình chữa cháy xách tay, không cần bơm | Không bắt buộc | Không cần thẩm duyệt |
| 5 đến 9 tầng, dưới 1.000m2 sàn | Họng nước chữa cháy trong nhà, bơm PCCC nếu áp lực không đủ | Bể nước riêng hoặc dùng chung | Thẩm duyệt tùy địa phương |
| 10 đến 25 tầng | 3 bơm: điện + diesel + jockey. Bắt buộc tuyệt đối theo TCVN 7336 | Bể PCCC riêng, dung tích tối thiểu 15 đến 50m3 tùy diện tích | Bắt buộc thẩm duyệt trước khi xây |
Hệ thống bơm PCCC đầy đủ theo TCVN 7336 cho chung cư 10 đến 20 tầng thường có chi phí từ 80 đến 200 triệu đồng, chiếm 30 đến 40% tổng ngân sách hệ thống bơm của dự án. Bao gồm 3 bơm (điện 3 pha, diesel, jockey), tủ điều khiển PCCC, bể nước riêng, đường ống PCCC và hệ thống sprinkler nếu yêu cầu.
VFD không phải thiết bị xa xỉ chỉ dùng cho chung cư lớn. Quyết định lắp VFD hay không phụ thuộc vào số hộ, số giờ vận hành và biên độ biến động nhu cầu nước, không phải chỉ dựa vào số tầng.
| Điều kiện | Quyết định VFD | Lý do |
|---|---|---|
| Chung cư dưới 20 hộ, bơm chạy dưới 6h/ngày | Không cần VFD | ROI quá dài. Bể mái đơn giản hơn và kinh tế hơn |
| Chung cư 20 đến 60 hộ, bơm 12 đến 18h/ngày | Nên có VFD | Tiết kiệm 25 đến 35% điện, hoàn vốn 1 đến 2 năm |
| Chung cư trên 60 hộ, bơm vận hành 18 đến 24h/ngày | Bắt buộc VFD | Áp lực không đều không thể kiểm soát nếu không có VFD |
| Chung cư trên 10 tầng bất kể số hộ | Bắt buộc VFD | Tiêu chuẩn thiết kế hiện đại, cấp phép và vận hành ổn định |
| Hệ thống bơm trực tiếp không qua bể mái | Bắt buộc VFD | Không có bể mái làm bộ đệm áp lực, VFD là thiết bị duy nhất duy trì áp lực |
Ngoài hệ thống bơm cấp nước sinh hoạt, bơm nước chung cư còn bao gồm bơm chìm thoát nước hầm ngầm. Số tầng hầm và diện tích hầm quyết định quy mô hệ thống bơm chìm cần thiết.
Bảng quyết định nhanh giúp chủ đầu tư và nhà thầu M&E xác định đúng hệ thống bơm cần thiết ngay từ giai đoạn thiết kế sơ bộ.
| Số tầng | Số hộ | Bơm cấp nước | VFD | PCCC | Chi phí bơm ước tính |
|---|---|---|---|---|---|
| 4 đến 5 | Dưới 20 hộ | 1 bơm DK 1 pha | Không | Không | 8 đến 20 triệu đồng |
| 6 đến 7 | 20 đến 50 hộ | 2 bơm DK 3 pha (1+1) | Tùy chọn | Tùy | 30 đến 80 triệu đồng |
| 8 đến 9 | 50 đến 100 hộ | 2 bơm DK 3 pha (1+1) + VFD | Nên có | Tùy chiều cao | 50 đến 120 triệu đồng |
| 10 đến 12 | 100 đến 200 hộ | 2 bơm DK 3 pha + VFD + PRV | Bắt buộc | Bắt buộc | 200 đến 400 triệu đồng |
| 15 đến 20 | 200 đến 400 hộ | 3 bơm DK 3 pha (2+1) + VFD | Bắt buộc | Bắt buộc | 400 triệu đến 1 tỷ đồng |
| Trên 20 | Trên 400 hộ | Hệ thống 2 cấp + bể trung gian | Bắt buộc | Bắt buộc phân vùng | Trên 1 tỷ đồng |
Dòng Bơm DK đa tầng sản xuất tại nhà máy Đại Thắng Lợi tại KCN Tân Tạo, TPHCM phủ đầy đủ nhu cầu bơm nước chung cư từ 4 tầng đến trên 20 tầng nhờ thiết kế đa tầng cánh linh hoạt điều chỉnh cột áp theo yêu cầu.
| Số tầng | H cần (m) | Số tầng cánh DK | Công suất | Cấu hình đề xuất |
|---|---|---|---|---|
| 4 đến 6 tầng | 25 đến 40m | 4 đến 6 tầng | 0.75 đến 2.2kW | 1 bơm hoặc 1+1, motor 1 hoặc 3 pha |
| 7 đến 9 tầng | 40 đến 55m | 7 đến 10 tầng | 2.2 đến 5.5kW | 1+1, motor 3 pha 380V |
| 10 đến 15 tầng | 55 đến 75m | 10 đến 14 tầng | 5.5 đến 11kW | 1+1 hoặc 2+1, VFD, PRV tầng thấp |
| 16 đến 20 tầng | 75 đến 90m | 14 đến 18 tầng | 11 đến 22kW | 2+1, VFD tất cả bơm, phân vùng áp lực |
6 thông tin cần gửi để nhận đề xuất model Bơm DK cho chung cư
Hotline kinh doanh: 091 180 8686. Kỹ sư phản hồi trong 2 giờ làm việc.

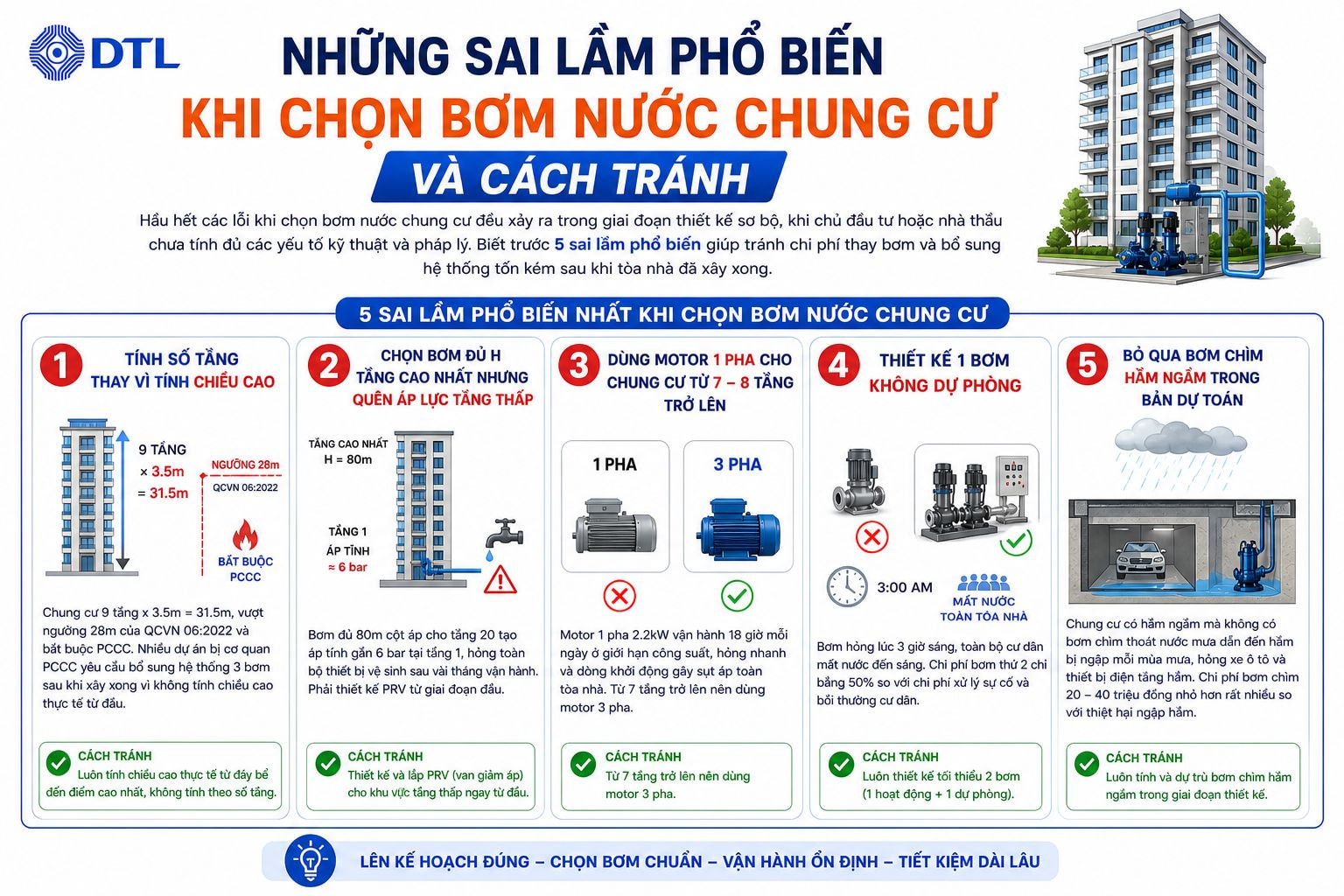

Hầu hết các lỗi khi chọn bơm nước chung cư đều xảy ra trong giai đoạn thiết kế sơ bộ, khi chủ đầu tư hoặc nhà thầu chưa tính đủ các yếu tố kỹ thuật và pháp lý. Biết trước 5 sai lầm phổ biến giúp tránh chi phí thay bơm và bổ sung hệ thống tốn kém sau khi tòa nhà đã xây xong.
Khi đánh giá chi phí bơm nước chung cư, cần tính theo tổng chi phí vòng đời (TCO), không chỉ giá mua thiết bị ban đầu. Bơm rẻ hơn 20% nhưng tiêu thụ điện nhiều hơn 30% mỗi tháng trong 15 năm sẽ đắt hơn rất nhiều về tổng chi phí thực tế.
| Cấu phần | Chung cư dưới 10 tầng | Chung cư trên 10 tầng | Ghi chú |
|---|---|---|---|
| Bơm cấp nước chính (1+1) | 15 đến 50 triệu đồng | 60 đến 200 triệu đồng | Giá tăng theo công suất và cấu hình |
| VFD | 5 đến 20 triệu đồng | 20 đến 80 triệu đồng | Hoàn vốn trong 1 đến 2 năm |
| Hệ thống PCCC (3 bơm) | Không hoặc đơn giản | 80 đến 200 triệu đồng | Chi phí lớn nhất trong dự án |
| Bơm chìm hầm | Không hoặc 15 triệu đồng | 20 đến 40 triệu đồng | Cấu hình 1+1 bắt buộc khi có hầm sâu |
| Tổng chi phí thiết bị bơm | 50 đến 100 triệu đồng | 200 triệu đến 1 tỷ đồng | Chưa bao gồm lắp đặt và đường ống |
Bước tiếp theo
Đã biết chung cư của bạn cần loại bơm nào? Xem thêm bài viết chuyên sâu về bơm tòa nhà cao tầng hoặc gửi thông số để nhận tư vấn model cụ thể.
