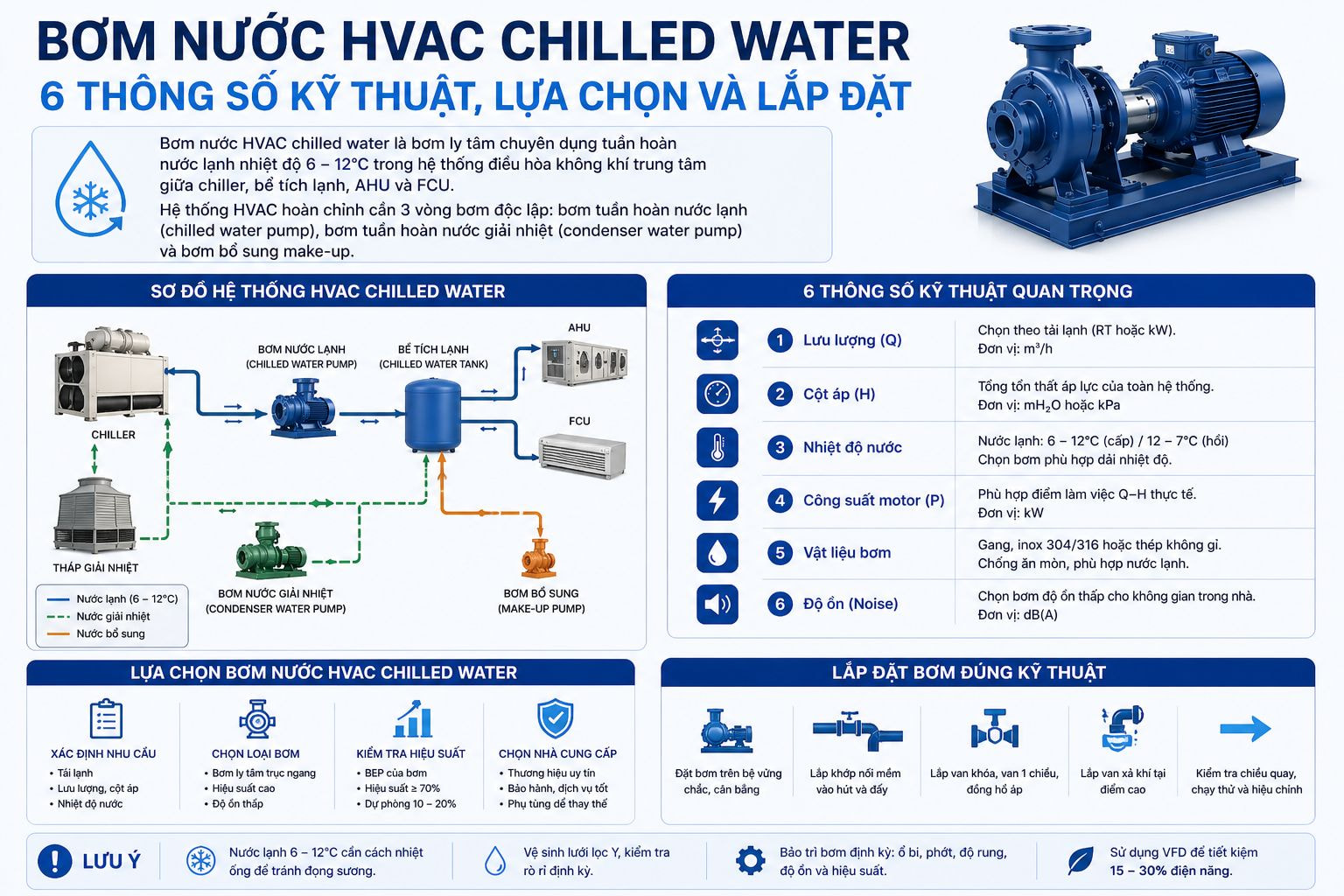

Bơm nước HVAC chilled water là bơm ly tâm chuyên dụng tuần hoàn nước lạnh nhiệt độ 6 đến 12°C trong hệ thống điều hòa không khí trung tâm giữa chiller, bể tích lạnh, AHU và FCU. Hệ thống HVAC hoàn chỉnh cần 3 vòng bơm độc lập: bơm tuần hoàn nước lạnh (chilled water pump), bơm tuần hoàn nước giải nhiệt (condenser water pump) và bơm bổ sung make-up.
Bài viết này giải thích 6 thông số kỹ thuật bắt buộc khi chọn bơm nước HVAC chilled water, cách tính toán lưu lượng và cột áp, tiêu chuẩn lắp đặt đúng kỹ thuật và tại sao bơm HVAC bắt buộc dùng VFD để đáp ứng tiêu chuẩn tiết kiệm năng lượng ASHRAE 90.1.
Hệ thống HVAC chilled water (Heating, Ventilation and Air Conditioning) là hệ thống điều hòa không khí trung tâm dùng nước lạnh làm môi chất trung gian vận chuyển năng lượng lạnh từ chiller đến các thiết bị xử lý không khí trong tòa nhà. Bơm nước HVAC chilled water là thành phần không thể thiếu trong vòng tuần hoàn này, hoạt động liên tục 24/7 trong suốt mùa hè hoặc quanh năm với các tòa nhà thương mại lớn.
Hệ thống chilled water gồm 2 vòng tuần hoàn riêng biệt, mỗi vòng cần ít nhất 1 hệ thống bơm độc lập.
Bốn điểm khác biệt quan trọng giúp nhận biết và chọn đúng bơm cho ứng dụng HVAC, không nhầm với bơm cấp nước sinh hoạt hay cấp nước sản xuất.
| Tiêu chí | Bơm HVAC chilled water | Bơm cấp nước thông thường |
|---|---|---|
| Vòng hệ thống | Vòng kín, không có cột áp tĩnh | Vòng hở, có cột áp tĩnh theo chiều cao |
| Nhiệt độ nước | 6 đến 14°C (lạnh hơn nhiệt độ môi trường) | Nhiệt độ môi trường 20 đến 30°C |
| Vật liệu quan tâm | Nguy cơ đọng sương, ăn mòn từ hóa chất xử lý | Vật liệu theo pH và thành phần nước |
| Điều chỉnh lưu lượng | Bắt buộc VFD theo tải lạnh biến động | VFD tùy chọn theo nhu cầu |
Sáu thông số sau đây phải được xác định chính xác trước khi chọn model bơm HVAC chilled water. Bỏ sót bất kỳ thông số nào có thể dẫn đến bơm hoạt động kém hiệu quả, tiêu tốn điện quá mức hoặc không đạt hiệu suất lạnh theo thiết kế.
Lưu lượng bơm nước HVAC chilled water tính trực tiếp từ tổng tải lạnh của hệ thống và chênh lệch nhiệt độ nước vào ra chiller (Delta T). Công thức tính lưu lượng bơm chilled water như sau.
📐 Công thức tính lưu lượng bơm chilled water
Q (m³/h) = Tải lạnh (kW) / (ΔT × 1.163)
| Tải lạnh (kW) | Tổng công suất lạnh cần cung cấp cho tòa nhà. Bằng tổng công suất tất cả chiller trong hệ thống nhân hệ số đồng thời (thường 0.8 đến 0.9) |
| ΔT (°C) | Chênh lệch nhiệt độ nước vào và ra chiller. Thiết kế thông thường: nước lạnh ra 7°C, nước về 12°C nên ΔT = 5°C. Thiết kế tiết kiệm năng lượng hiện đại: ΔT = 7 đến 8°C để giảm lưu lượng bơm |
| 1.163 | Hệ số chuyển đổi nhiệt dung riêng nước (cố định cho nước 6 đến 14°C) |
Ví dụ: Tòa nhà văn phòng 10.000m², tải lạnh 700kW, ΔT = 5°C: Q = 700 / (5 × 1.163) = 120.4m³/h. Chọn 2 bơm song song, mỗi bơm Q = 65m³/h (dự phòng 8%).
Hệ thống chilled water là vòng kín (closed loop), không có cột áp tĩnh theo chiều cao. Cột áp bơm bằng tổng tổn thất áp vòng kín bất lợi nhất và tính khác hoàn toàn so với hệ thống cấp nước hở.
📐 Các thành phần tổn thất áp trong vòng kín chilled water
| Tổn thất qua evaporator chiller | 5 đến 10m (theo catalog chiller) |
| Tổn thất đường ống dài nhất (primary loop) | 10 đến 25m (tính theo Darcy-Weisbach) |
| Tổn thất co cút, van (30 đến 50% ống thẳng) | 3 đến 12m |
| Tổn thất qua AHU/FCU bất lợi nhất | 3 đến 8m (theo catalog AHU) |
| Tổng H thiết kế điển hình | 25 đến 50m tùy quy mô tòa nhà |
Nước lạnh 6 đến 12°C thấp hơn nhiệt độ điểm sương không khí Việt Nam (thường 24 đến 27°C) nên bề mặt ống và thân bơm có nguy cơ đọng sương và ăn mòn do nước ngưng. Bơm nước HVAC chilled water cần được bọc cách nhiệt toàn bộ phần thân bơm và đường ống tiếp xúc không khí ngoài để tránh đọng sương và nhiễm bẩn nước lạnh.
Nước trong hệ thống chilled water thường được xử lý bằng hóa chất chống ăn mòn, chống cáu cặn và diệt khuẩn để bảo vệ đường ống và thiết bị. Thành phần hóa chất này quyết định yêu cầu vật liệu bơm HVAC.
Bơm nước HVAC chilled water bắt buộc dùng motor 3 pha 380V vì công suất thường từ 2.2kW đến 45kW, và bắt buộc tương thích VFD theo yêu cầu tiêu chuẩn tiết kiệm năng lượng. Motor phải đạt cấp cách điện tối thiểu F (155°C) để chịu được điện áp xung từ VFD mà không bị đánh thủng cách điện cuộn dây.
Hệ thống chilled water là vòng kín có bình giãn nở (expansion tank), áp suất vận hành tương đối thấp (0.5 đến 1.5 bar tuyệt đối tại cửa hút bơm). NPSHr của bơm phải thấp hơn NPSHa thực tế tại cửa hút ít nhất 0.5m dự phòng, đặc biệt quan trọng vì nước lạnh 6°C có áp suất hơi bão hòa thấp hơn nhiều so với nước nhiệt độ thường, giúp giảm nguy cơ xâm thực trong điều kiện bình thường.
Ví dụ tính toán đầy đủ cho tòa nhà văn phòng thương mại 15 tầng tại TPHCM, giúp hiểu quy trình thiết kế thực tế từ đầu đến chọn model bơm HVAC cụ thể.
Tòa nhà văn phòng 15 tầng, diện tích sàn 1.500m² mỗi tầng, tổng 22.500m², tải lạnh thiết kế 180W/m², 3 chiller 350kW mỗi chiller, cấu hình primary-secondary pumping.
Tải lạnh tổng = 22.500m² x 180W/m² = 4.050kW. Lưu lượng bơm primary (chilled water pump): Q = 4.050 / (5 x 1.163) = 696.5m³/h. Chọn cấu hình 3 bơm primary (3 bơm chạy + 1 dự phòng), mỗi bơm Q = 174m³/h.
Vòng primary (chiller đến header phân phối): Tổn thất evaporator = 8m. Tổn thất đường ống primary ngắn (từ chiller đến header) = 10m. Tổn thất van và co cút = 5m. Tổng H primary = 23m. Chọn bơm H = 25m.
Vòng secondary (header đến AHU/FCU các tầng): Lưu lượng bằng vòng primary = 174m³/h mỗi bơm. Tổn thất đường ống secondary dài (từ header lên tầng 15) = 18m. Tổn thất AHU bất lợi nhất = 6m. Tổn thất van và co cút = 8m. Tổng H secondary = 32m. Chọn bơm H = 35m.
✅ Kết quả chọn bơm HVAC cho tòa nhà 15 tầng ví dụ
| Bơm primary (chilled water pump) | Q = 174m³/h, H = 25m, P ≈ 15kW, cấu hình 3+1 |
| Bơm secondary (distribution pump) | Q = 174m³/h, H = 35m, P ≈ 22kW, cấu hình 3+1 |
| VFD | Tất cả bơm secondary dùng VFD điều chỉnh theo tải lạnh thực tế |
Hai cách tiếp cận thiết kế hệ thống bơm HVAC chilled water phổ biến nhất hiện nay: sơ đồ primary-secondary truyền thống và sơ đồ variable primary flow (VPF) hiện đại. Mỗi sơ đồ có ưu điểm và điều kiện áp dụng khác nhau.
Vòng primary: bơm tốc độ cố định chạy song song với chiller, luôn đảm bảo lưu lượng tối thiểu qua evaporator. Vòng secondary: bơm VFD phân phối nước lạnh đến các tầng theo nhu cầu thực tế. Hai vòng nối nhau qua đường bypass (decoupler). Ưu điểm: bảo vệ chiller khỏi lưu lượng thấp, dễ điều khiển, ổn định. Nhược điểm: nhiều bơm hơn, chi phí đầu tư cao hơn.
Chỉ có một vòng bơm primary VFD, điều chỉnh lưu lượng trực tiếp theo nhu cầu, không cần vòng secondary riêng. Tiết kiệm điện nhiều hơn và đơn giản hơn về số lượng thiết bị. Tuy nhiên yêu cầu chiller phải hỗ trợ variable flow (lưu lượng tối thiểu qua evaporator thường 25 đến 40% lưu lượng định mức) và hệ thống điều khiển phức tạp hơn. Xu hướng ứng dụng ngày càng tăng trong các dự án hạng A mới tại Việt Nam.
| Tiêu chí | Primary-Secondary | Variable Primary Flow |
|---|---|---|
| Số lượng bơm | Nhiều hơn (2 vòng) | Ít hơn (1 vòng) |
| Tiết kiệm điện | Tốt (secondary VFD) | Tốt hơn (toàn hệ VFD) |
| Chi phí đầu tư | Cao hơn | Thấp hơn |
| Yêu cầu chiller | Tiêu chuẩn | Phải hỗ trợ variable flow |
| Độ phức tạp điều khiển | Đơn giản hơn | Phức tạp hơn |
Tiêu chuẩn ASHRAE 90.1 (Energy Standard for Buildings) quy định bắt buộc VFD cho bơm HVAC công suất trên 5.5kW. Đây là tiêu chuẩn tham chiếu quốc tế được áp dụng trong hầu hết dự án văn phòng hạng A, khách sạn 4 đến 5 sao và tòa nhà có chứng chỉ LEED/EDGE tại Việt Nam.
Hệ thống HVAC chilled water thường chỉ vận hành ở 40 đến 60% tải thiết kế trong phần lớn thời gian trong năm vì thiết kế cho điều kiện tải đỉnh nhưng thực tế ít khi đạt 100% tải. VFD cho phép bơm giảm tốc theo tải thực tế, tiết kiệm điện đáng kể theo định luật đồng dạng bơm.
| Tải lạnh thực tế | Tốc độ bơm VFD | Điện tiêu thụ (%) | Tiết kiệm (%) |
|---|---|---|---|
| 100% | 100% | 100% | 0% |
| 75% | 75% | 42% | 58% |
| 50% | 50% | 12.5% | 87.5% |
| Trung bình năm | Hệ thống thực tế vận hành 40 đến 65% tải quanh năm | 35 đến 50% | |
Hai chế độ điều khiển VFD phổ biến trong hệ thống bơm nước HVAC chilled water, lựa chọn dựa trên cấu trúc hệ thống đường ống.
Cấu hình hệ thống bơm nước HVAC chilled water thay đổi theo quy mô tải lạnh và yêu cầu độ tin cậy. Bảng dưới đây tóm tắt cấu hình điển hình cho các loại tòa nhà phổ biến tại Việt Nam.
| Loại tòa nhà | Tải lạnh | Cấu hình bơm primary | VFD và điều khiển |
|---|---|---|---|
| Văn phòng nhỏ dưới 2.000m² | Dưới 400kW | 2 bơm MHF (1+1 standby), mỗi bơm đủ 100% tải | 1 VFD dùng chung luân phiên |
| Văn phòng 5.000 đến 15.000m² | 400 đến 1.500kW | 3 bơm (2+1 standby) primary + 3 bơm secondary VFD | VFD tất cả bơm secondary, BMS giám sát |
| Khách sạn 4 đến 5 sao | 1.000 đến 3.000kW | Mỗi chiller 1 bơm primary + vòng secondary VFD riêng | VFD toàn bộ, tích hợp BMS, báo cáo năng lượng |
| Trung tâm thương mại | Trên 2.000kW | VPF hoặc primary-secondary, 4 đến 6 bơm mỗi vòng | VFD tất cả bơm, SCADA riêng cho hệ thống HVAC |

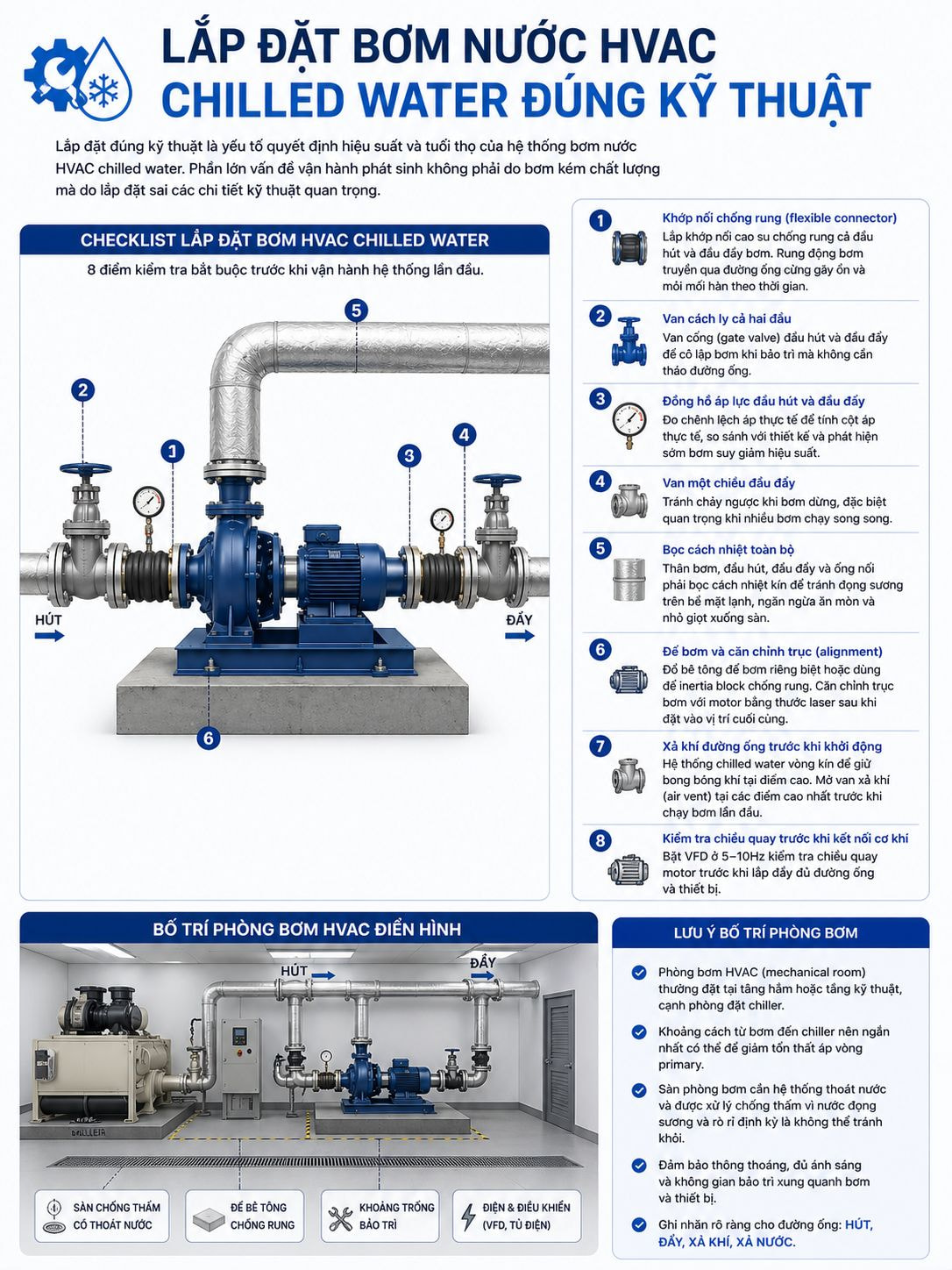

Lắp đặt đúng kỹ thuật là yếu tố quyết định hiệu suất và tuổi thọ của hệ thống bơm nước HVAC chilled water. Phần lớn vấn đề vận hành phát sinh không phải do bơm kém chất lượng mà do lắp đặt sai các chi tiết kỹ thuật quan trọng.
Tám điểm kiểm tra bắt buộc trước khi vận hành hệ thống bơm nước HVAC chilled water lần đầu.
Phòng bơm HVAC (mechanical room) thường đặt tại tầng hầm hoặc tầng kỹ thuật, cạnh phòng đặt chiller. Khoảng cách từ bơm đến chiller nên ngắn nhất có thể để giảm tổn thất áp vòng primary. Sàn phòng bơm cần hệ thống thoát nước và được xử lý chống thấm vì nước đọng sương và rò rỉ định kỳ là không thể tránh khỏi.
Bơm nước HVAC chilled water vận hành 10 đến 20 giờ mỗi ngày trong mùa hè và quanh năm với tòa nhà thương mại lớn. Lịch bảo trì đúng giúp hệ thống hoạt động hiệu quả và kéo dài tuổi thọ bơm lên 15 đến 20 năm.
| Tần suất | Hạng mục kiểm tra và thực hiện |
|---|---|
| Hàng ngày | Đọc VFD: tần số vận hành, dòng điện, không có cảnh báo. Kiểm tra chênh lệch áp đầu hút và đầu đẩy bơm. Quan sát đọng sương bất thường trên thân bơm |
| Hàng tháng | Chạy thử bơm dự phòng (standby rotation). Kiểm tra rò rỉ phớt cơ. Kiểm tra pH và độ dẫn điện nước chilled water. Đo rung động bơm bằng vibration meter so sánh với lần đo trước |
| 6 tháng | Kiểm tra và bổ sung hóa chất xử lý nước. Vệ sinh bộ lọc Y-strainer đầu hút. Thay dầu mỡ ổ bi. Kiểm tra điện trở cách điện motor (megohm test) |
| Hàng năm | Thay phớt cơ phòng ngừa. Đo lưu lượng thực tế qua đồng hồ đo lưu lượng (ultrasonic flow meter). So sánh với thiết kế ban đầu. Kiểm tra toàn bộ van, khớp nối và cách nhiệt. Kiểm định VFD và cập nhật firmware nếu cần |
Dòng Bơm MHF sản xuất tại nhà máy Đại Thắng Lợi tại KCN Tân Tạo, TPHCM phù hợp đặc biệt với ứng dụng bơm nước HVAC chilled water nhờ đặc tính lưu lượng lớn ở cột áp trung bình (25 đến 45m), đúng với đặc điểm kỹ thuật của hệ thống HVAC vòng kín điển hình.
Bốn lý do kỹ thuật giải thích tại sao Bơm MHF là lựa chọn tối ưu cho bơm nước HVAC chilled water trong hầu hết dự án tòa nhà tại Việt Nam.

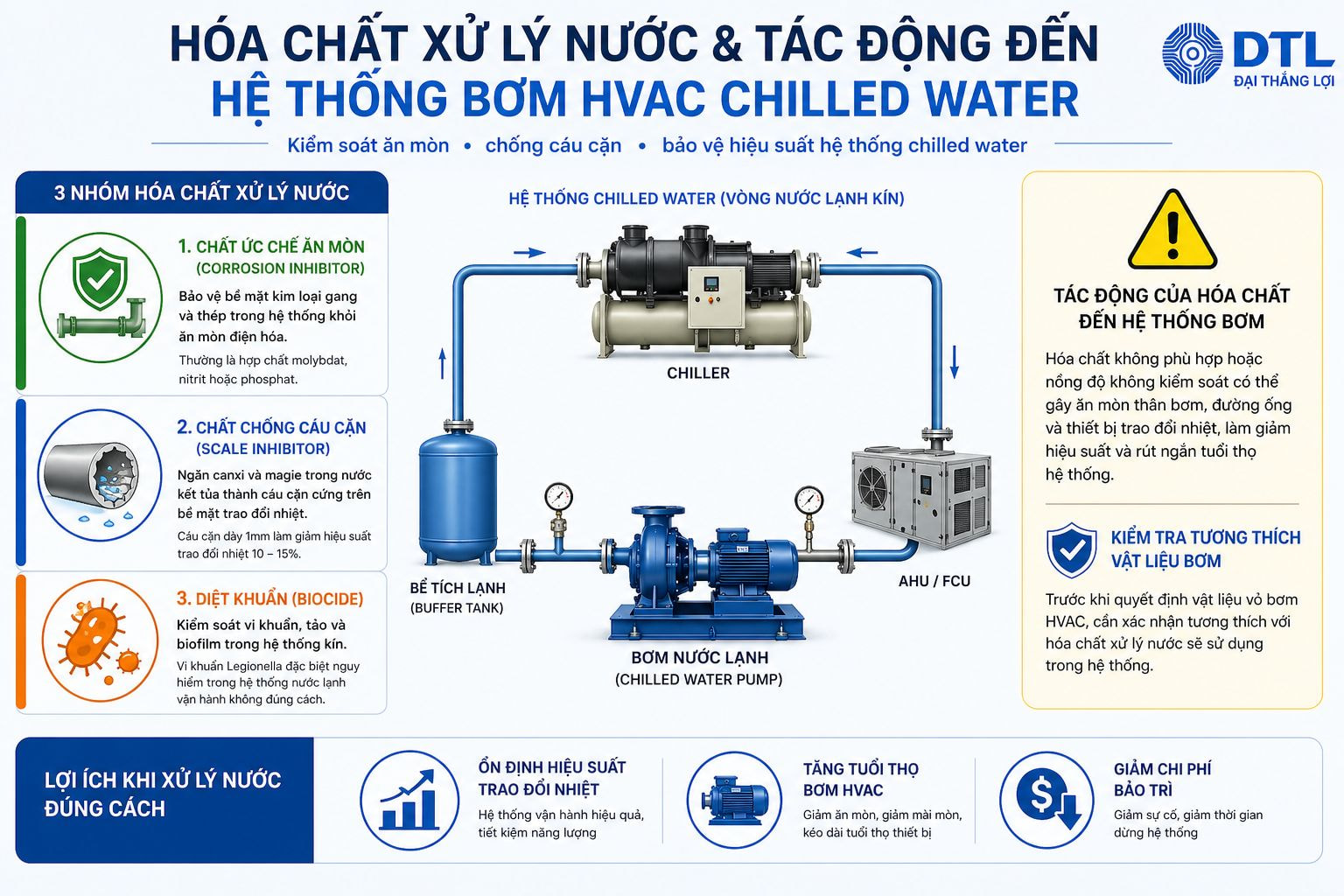

Nước trong hệ thống chilled water tuần hoàn kín không được xả và bổ sung liên tục như hệ thống hở. Nếu không xử lý hóa chất đúng cách, vi khuẩn, cáu cặn và ăn mòn sẽ tích lũy dần làm giảm hiệu suất trao đổi nhiệt và rút ngắn tuổi thọ bơm và thiết bị.
Ba nhóm hóa chất này cần được duy trì đúng nồng độ để bảo vệ toàn bộ hệ thống bơm nước HVAC chilled water bao gồm đường ống, thiết bị trao đổi nhiệt và thân bơm.
Trước khi quyết định vật liệu vỏ bơm HVAC, cần biết thành phần hóa chất xử lý nước sẽ dùng trong hệ thống. Một số hóa chất chứa clorua hoặc thành phần ăn mòn gang xám ở nồng độ cao. Tham khảo nhà cung cấp hóa chất xử lý nước để xác nhận tương thích với vật liệu bơm trước khi đặt hàng.
Bơm nước HVAC chilled water là một trong những thiết bị được kiểm soát chặt chẽ nhất trong các tiêu chuẩn tiết kiệm năng lượng và chứng chỉ công trình xanh. Hiểu các yêu cầu này giúp chọn đúng bơm và VFD ngay từ giai đoạn thiết kế, tránh phải thay đổi tốn kém sau khi xây dựng.
ASHRAE 90.1 là tiêu chuẩn năng lượng tham chiếu quốc tế cho tòa nhà. Đối với hệ thống bơm HVAC, tiêu chuẩn này quy định: bơm HVAC trên 7.5 HP (5.5kW) bắt buộc dùng VFD. Hệ thống có từ 3 bơm trở lên phải có khả năng tắt bơm dư thừa khi tải thấp. Hiệu suất hệ thống bơm (pump efficiency) phải đạt ngưỡng tối thiểu theo công suất.
Các dự án tòa nhà xanh tại Việt Nam (LEED, EDGE, LOTUS) đều có điểm thưởng cho hệ thống HVAC hiệu quả năng lượng cao. Cụ thể với bơm: dùng VFD, thiết kế theo variable flow thay vì constant flow, và giảm tổng năng lượng tiêu thụ bơm so với baseline ASHRAE 90.1 đều đóng góp vào điểm EA (Energy and Atmosphere) trong LEED. Đây là lý do nhiều dự án văn phòng hạng A và khách sạn 4 đến 5 sao yêu cầu chứng chỉ hiệu suất motor IE3 trở lên cho bơm HVAC.
Sáu câu hỏi thực tế nhất từ kỹ sư M&E, nhà thầu cơ điện và ban quản lý tòa nhà khi thiết kế hoặc vận hành hệ thống bơm nước HVAC chilled water.
