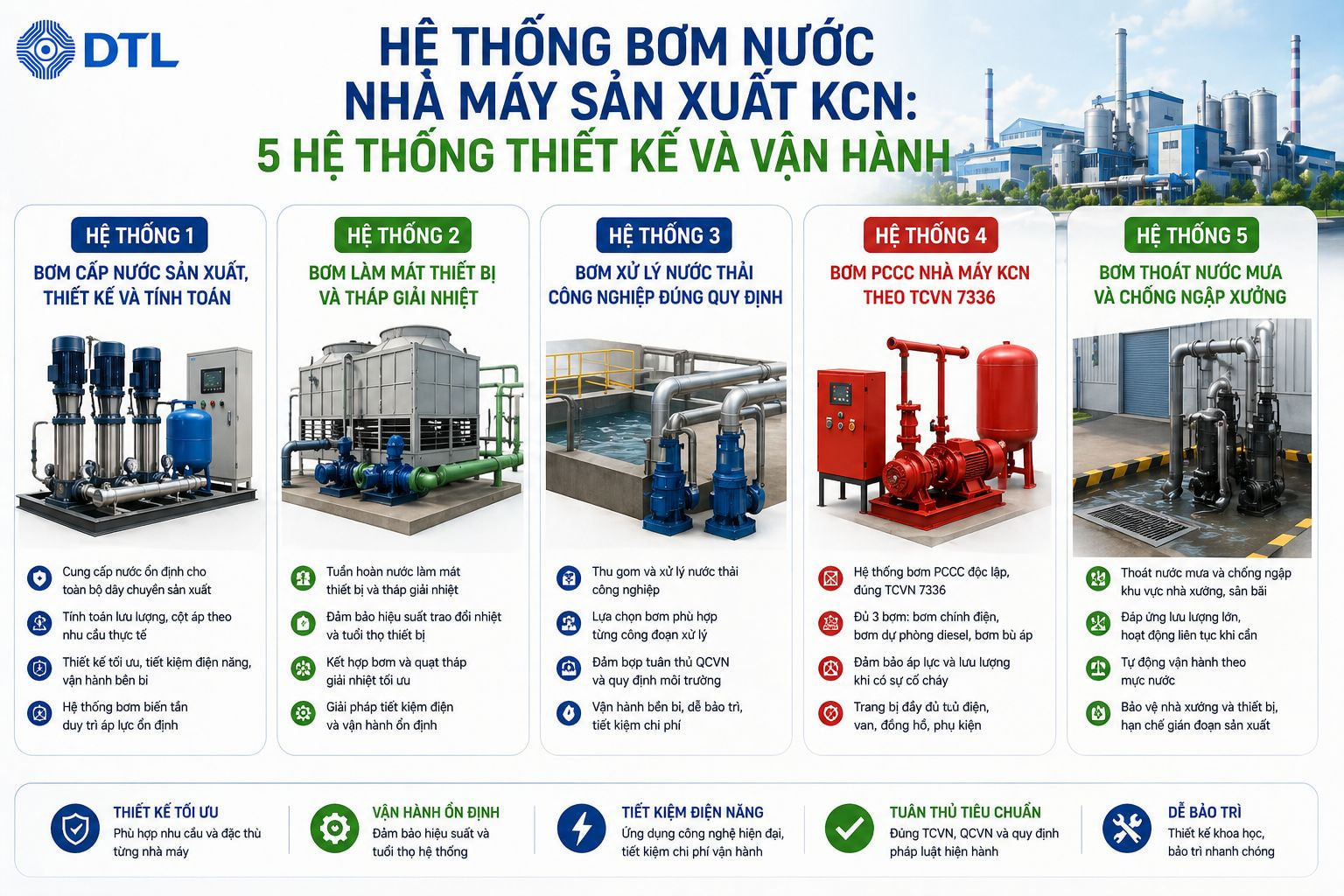

Hệ thống bơm nước nhà máy sản xuất KCN không phải một hệ thống đơn lẻ mà là tổ hợp 5 hệ thống bơm độc lập, mỗi hệ thống phục vụ mục đích riêng với yêu cầu kỹ thuật, vật liệu và tiêu chuẩn pháp lý khác nhau. Thiết kế thiếu sót bất kỳ hệ thống nào có thể dẫn đến dừng dây chuyền sản xuất, vi phạm quy định môi trường hoặc không đạt nghiệm thu PCCC. Bài viết này phân tích chi tiết 5 hệ thống bơm trong nhà máy sản xuất KCN, cách tính toán thông số cho từng hệ thống và các lưu ý vận hành thực tế để đảm bảo sản xuất liên tục 24/7.
Nhà máy sản xuất trong KCN không giống một tòa nhà hay một trạm bơm dân dụng hệ thống bơm phải vận hành 3 ca liên tục 24/7, môi chất bơm đa dạng từ nước sạch sản xuất đến nước thải hóa chất có Cl⁻ cao, và bất kỳ sự cố dừng bơm nào giữa ca đều ảnh hưởng trực tiếp đến dây chuyền sản xuất. Đây là lý do yêu cầu kỹ thuật với máy bơm công nghiệp trong KCN khắt khe hơn nhiều so với ứng dụng thông thường cả về vật liệu, hồ sơ kỹ thuật lẫn cấu hình dự phòng.
Nhà máy sản xuất trong khu công nghiệp tiêu thụ nước với khối lượng lớn và đa dạng mục đích hơn bất kỳ loại công trình nào khác. Một nhà máy chế biến thực phẩm quy mô vừa có thể tiêu thụ 500 đến 2.000m³ nước mỗi ngày, đòi hỏi hệ thống bơm hoạt động liên tục không có downtime.
Năm hệ thống này phải vận hành đồng thời và độc lập với nhau. Thiết kế chúng trên cùng một hệ thống đường ống hay dùng chung bơm là lỗi thiết kế nghiêm trọng dẫn đến vi phạm pháp luật (đặc biệt với PCCC và nước thải).
| # | Hệ thống bơm | Chức năng | Dòng bơm phù hợp | Bắt buộc dự phòng |
|---|---|---|---|---|
| 1 | Cấp nước sản xuất | Bơm nước sạch vào dây chuyền sản xuất với áp lực và lưu lượng ổn định | Bơm DK hoặc MHF | Bắt buộc 1+1 |
| 2 | Làm mát thiết bị | Tuần hoàn nước làm mát cho máy móc và tháp giải nhiệt | Bơm MHF lưu lượng lớn | Bắt buộc 1+1 |
| 3 | Xử lý nước thải | Bơm nước thải qua các bể xử lý trước khi xả ra môi trường | Bơm chìm nước thải | Bắt buộc 1+1 |
| 4 | PCCC | Cấp nước áp lực cao cho sprinkler và họng chữa cháy | Bơm DK PCCC | Bắt buộc 3 bơm |
| 5 | Thoát nước mưa | Thoát nước mưa tràn vào hầm và nền xưởng, chống ngập | Bơm chìm hoặc ACM | Khuyến nghị 1+1 |
Mỗi hệ thống trong nhà máy có yêu cầu Q-H, vật liệu và hồ sơ kỹ thuật riêng không có một model bơm nào phù hợp cho tất cả ứng dụng cùng lúc. Trước khi đi vào từng hệ thống cụ thể, kỹ sư cần nắm vững phân loại dòng bơm, thông số kỹ thuật trên nameplate và tiêu chuẩn kiểm định ISO 9906. Xem tổng quan đầy đủ về phân loại, thông số và tiêu chuẩn hồ sơ tại trang máy bơm công nghiệp trước khi xác định cấu hình cho từng hệ thống trong nhà máy.
Ngoài 5 hệ thống bơm cơ bản, một số ngành sản xuất đặc thù trong KCN cần thêm hệ thống bơm riêng không có trong nhà máy thông thường.
Hệ thống bơm cấp nước sản xuất là hệ thống quan trọng nhất và ảnh hưởng trực tiếp nhất đến năng suất nhà máy. Bơm dừng đồng nghĩa với toàn bộ dây chuyền sản xuất phải dừng theo, gây thiệt hại có thể lên đến hàng chục triệu đồng mỗi giờ tùy quy mô nhà máy.
Lưu lượng bơm cấp nước sản xuất tính theo tiêu thụ thực tế của dây chuyền, không phải theo định mức bình quân. Cần thu thập dữ liệu tiêu thụ nước từ nhà cung cấp dây chuyền sản xuất (process water consumption) hoặc từ hoạt động nhà máy tương tự đã vận hành.
| Loại nhà máy | Tiêu thụ nước sản xuất | Cơ sở tính |
|---|---|---|
| Chế biến thực phẩm | 10 đến 30 lít/kg sản phẩm | Công suất sản xuất theo ca x định mức nước/kg |
| Dệt nhuộm | 100 đến 300 lít/kg vải | Sản lượng vải/ca x định mức nước nhuộm |
| Điện tử lắp ráp | 0.5 đến 5 lít/đơn vị sản phẩm | Số sản phẩm/ca x định mức nước rửa và làm mát |
| Nhựa và đúc khuôn | Chủ yếu làm mát (tuần hoàn) | Công suất máy đúc x hệ số nhiệt thải |

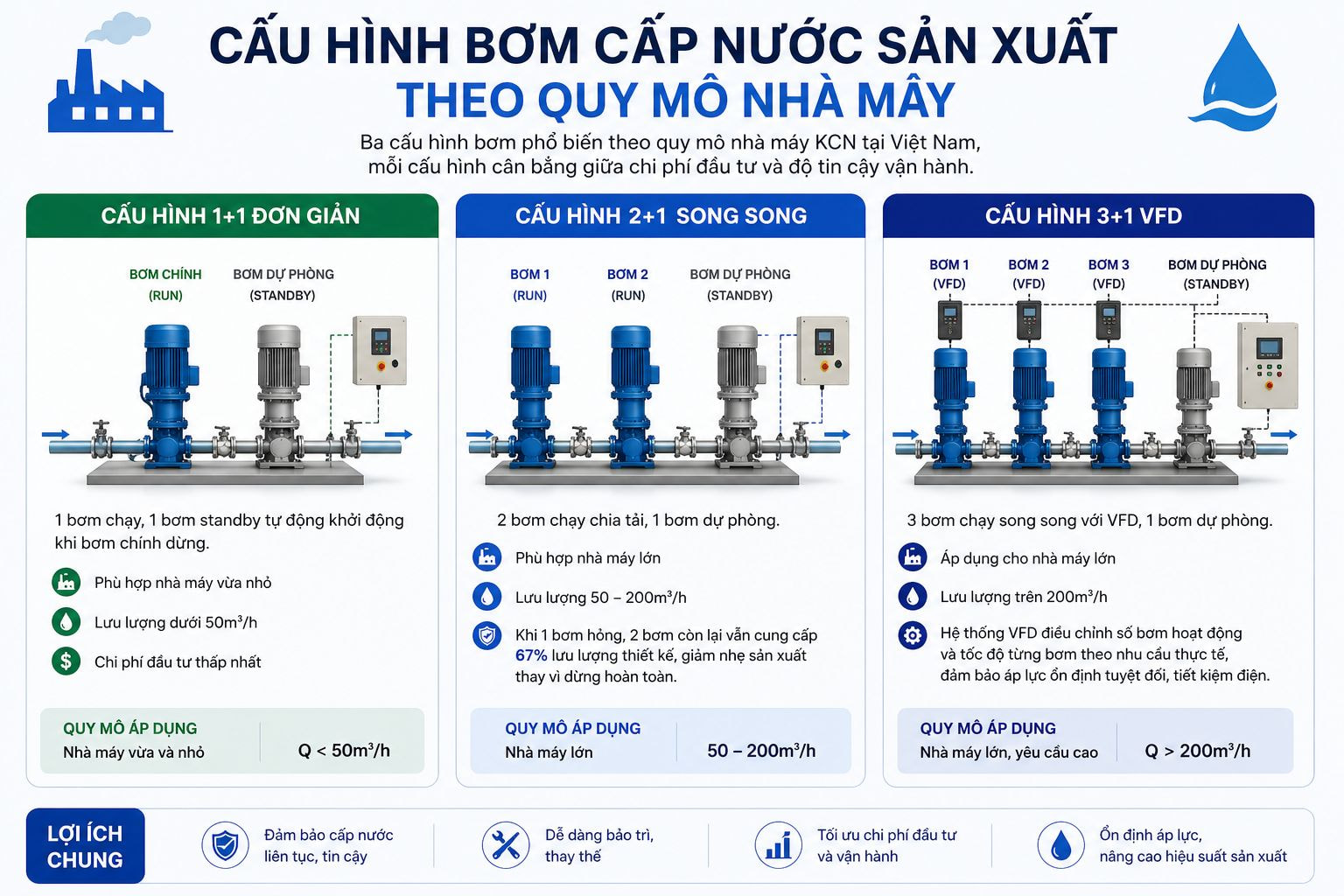

Ba cấu hình bơm phổ biến theo quy mô nhà máy KCN tại Việt Nam, mỗi cấu hình cân bằng giữa chi phí đầu tư và độ tin cậy vận hành.
Chất lượng nước cấp cho sản xuất quyết định vật liệu bơm, không phải lưu lượng hay áp lực. Chọn sai vật liệu là nguyên nhân bơm bị ăn mòn sớm hoặc nhiễm bẩn sản phẩm.
| Chất lượng nước cấp | Vật liệu bơm tối thiểu | Ứng dụng điển hình |
|---|---|---|
| Nước sạch đô thị (pH 6.5 đến 8.5) | Gang xám GG20 | Cơ khí, nhựa, điện tử lắp ráp |
| Nước RO và nước mềm | Inox 304 bắt buộc | Thực phẩm, đồ uống, dược phẩm |
| Nước biển hoặc nước có Cl⁻ cao | Inox 316L bắt buộc | Thủy sản, chế biến hải sản |
| Nước tiếp xúc thực phẩm trực tiếp | Inox 316L + Ra ≤ 0.8μm | Bia, nước giải khát, sữa |
Hệ thống bơm làm mát thiết bị trong nhà máy KCN tuần hoàn nước giải nhiệt cho máy nén khí, lò hơi, máy đùn nhựa, lò nung và tháp giải nhiệt. Đây là hệ thống tiêu thụ điện lớn thứ hai sau hệ thống cấp nước sản xuất và có tiềm năng tiết kiệm điện lớn nhất khi kết hợp với biến tần VFD.
Hệ thống bơm làm mát trong nhà máy KCN có 4 đặc điểm phân biệt với hệ thống cấp nước thông thường, ảnh hưởng trực tiếp đến lựa chọn bơm và vật liệu.
Lưu lượng bơm làm mát tính từ tổng nhiệt thải cần giải nhiệt của tất cả thiết bị trong nhà máy.
📐 Công thức tính lưu lượng bơm làm mát
Q (m³/h) = Tổng nhiệt thải (kW) / (ΔT × 1.163)
| Tổng nhiệt thải (kW) | Tổng công suất nhiệt thải của tất cả thiết bị cần làm mát trong nhà máy |
| ΔT (°C) | Chênh lệch nhiệt độ nước vào và ra khỏi tháp giải nhiệt. Thông thường ΔT = 5 đến 7°C cho hệ thống thiết kế tốt |
| 1.163 | Hệ số chuyển đổi: nhiệt dung riêng nước (4.186 kJ/kg°C) / 3.6 (đổi từ kJ sang kWh). Cố định cho nước ở nhiệt độ thường |
Ví dụ: Nhà máy có tổng nhiệt thải 500kW, ΔT = 6°C: Q = 500 / (6 x 1.163) = 71.7m³/h. Chọn bơm MHF Q = 80m³/h để có dự phòng.
Hệ thống bơm làm mát có tiềm năng tiết kiệm điện lớn nhờ VFD vì tải nhiệt thải của nhà máy thay đổi theo công đoạn sản xuất và nhiệt độ môi trường. Ban đêm và mùa mát, hệ thống bơm có thể giảm 20 đến 30% tốc độ mà vẫn đảm bảo nhiệt độ làm mát theo yêu cầu, tiết kiệm 49 đến 66% điện tiêu thụ bơm trong các giai đoạn tải thấp này.
Hệ thống bơm xử lý nước thải trong nhà máy KCN phải đáp ứng yêu cầu kỹ thuật và pháp lý khắt khe nhất trong 5 hệ thống bơm. Vi phạm quy định xử lý nước thải có thể dẫn đến bị phạt, tạm đình chỉ hoạt động và phải đóng phí bồi thường môi trường nghiêm trọng.
Ba văn bản pháp lý trực tiếp quy định hệ thống bơm xử lý nước thải của nhà máy KCN tại Việt Nam. Theo quy định bảo vệ môi trường tại Việt Nam, mọi nhà máy trong KCN đều phải kết nối vào hệ thống xử lý nước thải tập trung hoặc xây dựng hệ thống riêng đạt tiêu chuẩn trước khi xả.
Năm điểm bơm trong một hệ thống xử lý nước thải nhà máy KCN hoàn chỉnh, mỗi điểm cần loại bơm và thông số kỹ thuật khác nhau.
| Điểm bơm | Đặc điểm môi chất | Loại bơm khuyến nghị | Vật liệu yêu cầu |
|---|---|---|---|
| Hố thu gom (collecting pit) | Nước thải thô, có cặn lơ lửng, pH biến động | Bơm chìm bánh guồng hở | Gang cầu GGG40 |
| Bể điều hòa | Nước thải đã điều hòa pH, lưu lượng đều | Bơm chìm hoặc MHF | Gang cầu + lớp phủ epoxy |
| Bể sinh học aerobic | Bùn hoạt tính, nước thải đã xử lý một phần | Bơm tuần hoàn bùn chuyên dụng | Gang cầu hoặc inox 304 |
| Bể lọc màng (MBR) | Nước sau sinh học, áp lực lọc qua màng | Bơm DK áp lực trung bình | Inox 304 hoặc 316L |
| Bể chứa bùn, ép bùn | Bùn đặc 2 đến 5% TS, nhớt cao | Bơm trục vít (progressive cavity) | Gang cầu, stator EPDM/NBR |
Ba điểm vận hành dưới đây hay bị bỏ qua dẫn đến sự cố bơm nước thải trong nhà máy KCN.
Hệ thống bơm PCCC trong nhà máy KCN có yêu cầu kỹ thuật tương tự tòa nhà nhưng lưu lượng thường lớn hơn nhiều vì diện tích sàn lớn và phân nhóm nguy hiểm cháy cao hơn. Nhà máy sản xuất với nguyên liệu dễ cháy (nhựa, dệt, sơn, dung môi) được xếp vào nhóm nguy hiểm cao và yêu cầu mật độ phun lớn hơn chung cư hay văn phòng.
TCVN 7336:2021 và QCVN 06:2022/BXD phân nhà máy sản xuất thành 4 nhóm nguy hiểm cháy (A, B, C, D) dựa trên đặc tính vật liệu và công nghệ sản xuất. Mật độ phun và lưu lượng PCCC tăng theo mức độ nguy hiểm.
| Nhóm | Đặc điểm | Ví dụ nhà máy | Lưu lượng PCCC tham khảo |
|---|---|---|---|
| D | Vật liệu không cháy, gia công nóng | Cơ khí gia công, đúc kim loại | 800 đến 1.200 L/min |
| C | Vật liệu cháy được, gia công nguội | Điện tử, thực phẩm đóng gói | 1.200 đến 2.400 L/min |
| B | Hơi, khí, bụi dễ cháy, dễ nổ | Sơn, dung môi, hóa chất | 2.400 đến 4.800 L/min |
| A | Chất lỏng bốc cháy, khí dễ nổ | Xăng dầu, LPG, dung môi mạnh | 4.800 L/min trở lên |
Dung tích bể nước PCCC nhà máy phải đủ cho thời gian chữa cháy 60 đến 90 phút theo lưu lượng thiết kế, lớn hơn nhiều so với bể PCCC tòa nhà dân dụng thông thường. Bể phải hoàn toàn tách biệt với bể cấp nước sinh hoạt và nước sản xuất.
Hệ thống bơm thoát nước mưa trong nhà máy KCN tuy không trực tiếp phục vụ sản xuất nhưng quyết định khả năng hoạt động của nhà máy trong mùa mưa. Các KCN tại TPHCM và vùng phụ cận thường xuyên đối mặt với ngập lụt đô thị, đặc biệt là các hầm ngầm, hố thu và nền xưởng thấp.
Tính lưu lượng bơm thoát nước mưa dựa trên diện tích mái và sân nhà máy, cường độ mưa thiết kế theo vùng địa lý và thời gian tập trung nước.
📐 Công thức tính lưu lượng bơm thoát nước mưa
Q (m³/h) = C × I × A / 1000
C = hệ số dòng chảy (mái tôn = 0.95, sân bê tông = 0.85, sân đất = 0.30)
I = cường độ mưa thiết kế (mm/h): TPHCM = 100 đến 120mm/h (mưa 10 năm 1 lần)
A = diện tích thu nước (m²)
Ví dụ: Nhà xưởng 5.000m² mái tôn, TPHCM: Q = 0.95 × 110 × 5.000 / 1.000 = 522.5m³/h
Hai dòng bơm phù hợp nhất cho hệ thống thoát nước mưa nhà máy, mỗi dòng có ưu điểm riêng tùy cấu hình hệ thống.
Nhà máy sản xuất hiện đại trong KCN ngày càng tích hợp hệ thống giám sát và điều khiển từ xa cho toàn bộ 5 hệ thống bơm. Đây không còn là tùy chọn cao cấp mà là yêu cầu thực tế của nhà máy vận hành 3 ca không có kỹ sư trực đêm.

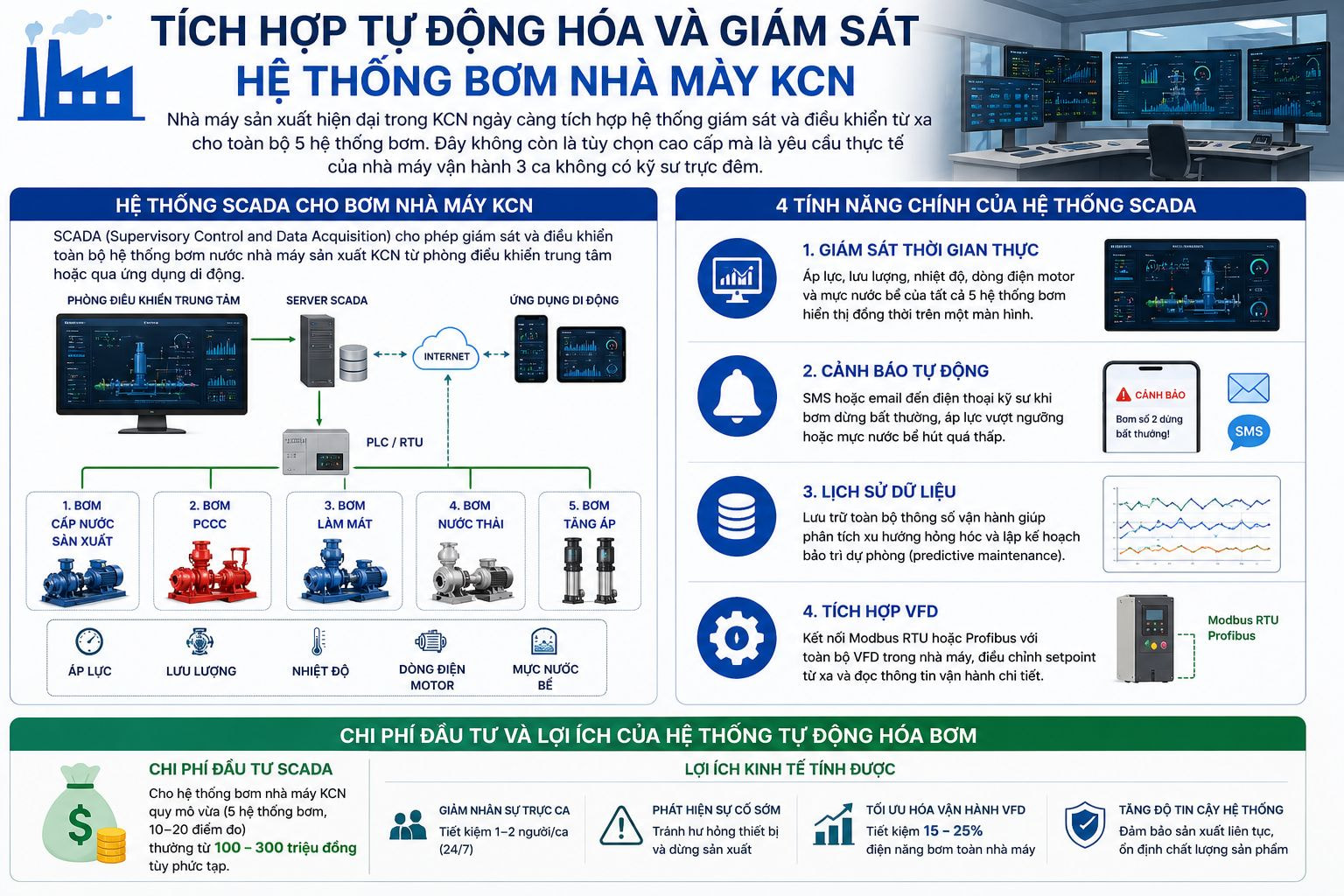

SCADA (Supervisory Control and Data Acquisition) cho phép giám sát và điều khiển toàn bộ hệ thống bơm nước nhà máy sản xuất KCN từ phòng điều khiển trung tâm hoặc qua ứng dụng di động.
Chi phí đầu tư SCADA cho hệ thống bơm nhà máy KCN quy mô vừa (5 hệ thống bơm, 10 đến 20 điểm đo) thường từ 100 đến 300 triệu đồng tùy phức tạp. Lợi ích kinh tế tính được bao gồm giảm nhân sự trực ca (tiết kiệm 1 đến 2 người/ca), phát hiện sự cố sớm tránh dừng sản xuất và tối ưu hóa vận hành VFD tiết kiệm 15 đến 25% điện năng bơm toàn nhà máy.
Phòng bơm (pump room) là trung tâm của toàn bộ hệ thống bơm nhà máy KCN. Thiết kế phòng bơm sai dẫn đến khó vận hành, bảo trì tốn kém và rủi ro an toàn. Nhiều nhà máy gặp vấn đề phòng bơm quá chật sau khi thi công vì không tính đủ không gian bảo trì từ giai đoạn thiết kế.
Sáu tiêu chuẩn thiết kế phòng bơm này áp dụng cho cả bơm cấp nước sản xuất, bơm làm mát và bơm PCCC trong nhà máy KCN.
Ba dòng bơm sản xuất tại nhà máy Đại Thắng Lợi tại KCN Tân Tạo, TPHCM phủ toàn bộ 5 hệ thống bơm trong nhà máy sản xuất KCN, từ cấp nước sản xuất đến xử lý nước thải và PCCC. Đây là lợi thế đặc biệt giúp nhà thầu M&E đặt hàng một nhà cung cấp duy nhất cho toàn bộ hệ thống bơm của dự án nhà máy.
| Hệ thống bơm | Dòng bơm DTL | Tùy chọn vật liệu | Hồ sơ kỹ thuật đi kèm |
|---|---|---|---|
| Cấp nước sản xuất | Bơm DK hoặc MHF | GG20, GGG40, Inox 304/316L | Test report, pump curve, ISO 9001 |
| Làm mát thiết bị | Bơm MHF | GG20, GGG40 (nếu có hóa chất Cl) | Test report, pump curve |
| Xử lý nước thải | Bơm chìm nước thải | GGG40, Inox 304 (nước thải hóa chất) | Test report, IOM manual |
| PCCC nhà máy | Bơm DK PCCC | GGG40 tiêu chuẩn | Test report, chứng chỉ ISO, bản vẽ Q-H |
| Thoát nước mưa | Bơm chìm hoặc ACM | GGG40 | Test report, IOM manual |
Tại sao nhà máy sản xuất FDI tại KCN ưu tiên nhà sản xuất bơm nội địa?
Bơm nhập khẩu hỏng phớt cơ khí hoặc vòng bi phải chờ 30 đến 90 ngày để nhập phụ tùng trong khi nhà máy sản xuất nội địa giao phụ tùng đúng model trong ngày từ kho TPHCM. Với nhà máy KCN vận hành 3 ca liên tục, chi phí dừng dây chuyền 1 ngày thường cao hơn toàn bộ chênh lệch giá mua bơm ban đầu. Ngoài ra, chủ đầu tư Nhật, Hàn và Singapore ngày càng yêu cầu hồ sơ kỹ thuật đầy đủ gồm test report ISO 9906 riêng serial, material certificate xác nhận Mo với bơm 316L và IOM Manual tiếng Anh những điều kiện mà nhà sản xuất có bể thử kiểm định mới đáp ứng được.
✅ Gói đặt hàng toàn bộ hệ thống bơm nhà máy KCN
Khi đặt hàng trọn gói cho dự án nhà máy KCN mới, Đại Thắng Lợi cung cấp:
Hotline kinh doanh: 091 180 8686 | Kỹ thuật: 09 7557 1333
Bảo trì 5 hệ thống bơm trong nhà máy KCN đòi hỏi kế hoạch bài bản và phân công rõ ràng. Thực tế nhiều nhà máy chỉ bảo trì bơm sau khi hỏng thay vì theo lịch phòng ngừa, dẫn đến chi phí sửa chữa cao và downtime sản xuất không cần thiết.
| Hệ thống bơm | Hàng tuần | Hàng tháng | Hàng năm |
|---|---|---|---|
| Cấp nước sản xuất | Kiểm tra áp lực, tiếng bơm, rò rỉ phớt | Vệ sinh lưới lọc, thử bơm dự phòng | Thay phớt cơ phòng ngừa, đo Q-H thực tế |
| Làm mát thiết bị | Kiểm tra nhiệt độ nước ra, áp lực tuần hoàn | Kiểm tra hóa chất xử lý nước, pH | Thay dầu mỡ ổ bi, phớt cơ, vệ sinh tháp |
| Xử lý nước thải | Kiểm tra mực nước hố thu, phao cảm biến | Vệ sinh lưới lọc, kiểm tra phao tự động | Rút bơm lên kiểm tra bánh guồng và phớt |
| PCCC | Chạy thử ngắn, kiểm tra tủ điều khiển | Chạy thử toàn tải qua van thử nghiệm | Nghiệm định kỳ theo yêu cầu cơ quan PCCC |
| Thoát nước mưa | Kiểm tra phao tự động | Thử bơm trước mùa mưa (tháng 4 đến 5) | Vệ sinh hố thu, kiểm tra toàn bộ hệ thống |
Năm câu hỏi thực tế nhất từ kỹ sư vận hành, nhà thầu M&E và quản lý mua hàng nhà máy KCN khi thiết kế hoặc nâng cấp hệ thống bơm.
👉 Bước tiếp theo
Đã hiểu về hệ thống bơm nước nhà máy sản xuất KCN? Tìm hiểu thêm về máy bơm công nghiệp trong KCN hoặc liên hệ kỹ sư Đại Thắng Lợi để được tư vấn giải pháp bơm trọn gói cho dự án nhà máy mới.
