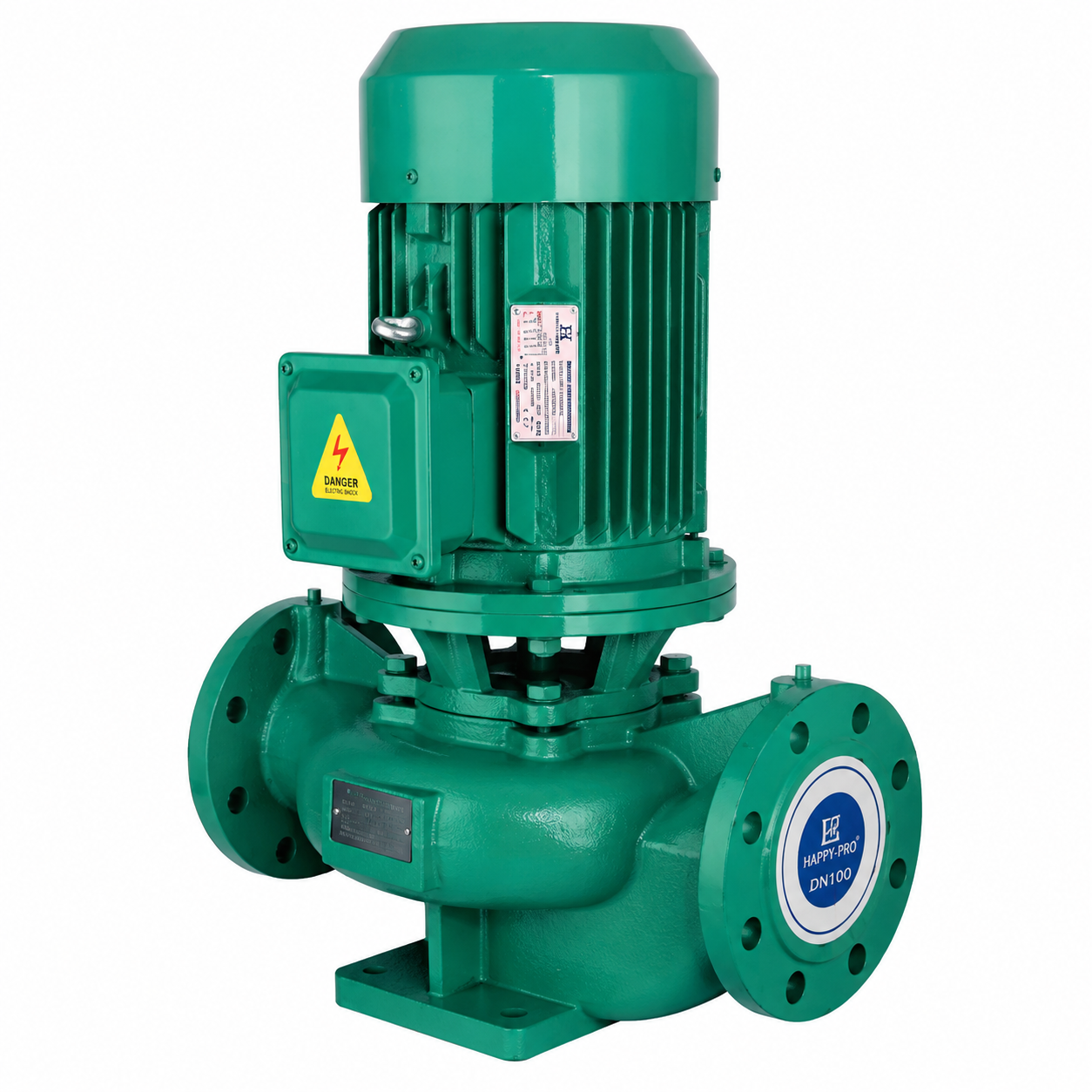

Bơm trục đứng IRG (Inline) là dòng bơm ly tâm đường ống thân gang, có họng hút và họng xả nằm thẳng hàng trên cùng một trục, giúp lắp trực tiếp vào tuyến ống như một van và giảm tổn thất áp suất tại các điểm gấp khúc. Dòng bơm đạt cột áp từ 15 đến 50 mét, lưu lượng tới 120 m³/h, phù hợp cho hệ tuần hoàn Chiller và nước nóng trong nhà xưởng, tòa nhà cao tầng.
Công suất motor: 0.75 kW (1 HP) — 8 model
| Model | HP | Lưu lượng Q (m³/h) | Cột áp H (m) | Hiệu suất η (%) | NPSH (m) |
|---|---|---|---|---|---|
| 25-125 | 1 | 2.8 | 20.6 | 28 | 2.3 |
| 4.0 | 20 | 36 | |||
| 5.2 | 18 | 35 | |||
| 25-125A | 1 | 2.5 | 17 | 27 | 2.3 |
| 3.6 | 16 | 35 | |||
| 4.6 | 14.4 | 34 | |||
| 32-125 | 1 | 3.5 | 22 | 40 | 2.3 |
| 5.0 | 20 | 44 | |||
| 6.5 | 18 | 42 | |||
| 32-125A | 1 | 3.1 | 17.6 | 38 | 2.5 |
| 4.5 | 16 | 42 | |||
| 5.8 | 14.4 | 40 | |||
| 40-100 | 1 | 4.4 | 13.2 | 48 | 2.8 |
| 6.3 | 12.5 | 54 | |||
| 8.3 | 11.3 | 53 | |||
| 40-100A | 1 | 3.9 | 10.6 | 45 | 2.8 |
| 5.6 | 10 | 52 | |||
| 7.4 | 9 | 50 | |||
| 40-125A | 1 | 3.9 | 17.6 | 40 | 2.8 |
| 5.6 | 16 | 45 | |||
| 7.4 | 14.4 | 41 | |||
| 50-100A | 1 | 8.0 | 11 | 52 | 3.0 |
| 11.0 | 10 | 56 | |||
| 14.5 | 9 | 50 |
Bơm trục đứng IRG là dòng bơm ly tâm đường ống (pipeline pump) có họng hút và họng xả nằm thẳng hàng trên cùng một trục, cho phép lắp trực tiếp vào đường ống như một van mà không cần bẻ góc. Thiết kế này giúp tiết kiệm diện tích phòng kỹ thuật và giảm tổn thất áp suất tại các khúc nối, phù hợp cho hệ thống tuần hoàn nước lạnh Chiller và nước nóng công nghiệp vận hành liên tục.
Không để trọng lượng đường ống đè trực tiếp lên hai đầu mặt bích bơm. Lực lệch tâm do đường ống gây ra có thể làm biến dạng buồng bơm và hỏng phớt cơ khí trong thời gian ngắn.
Bơm trục đứng IRG có cửa hút và cửa xả nằm thẳng hàng qua tâm máy, cho phép lắp trực tiếp vào tuyến ống mà không cần thêm co nối 90 độ. Nhờ đó, hệ thống giảm được số lượng co nối trên tuyến ống chính, kéo theo giảm tổn thất áp suất do ma sát tại các điểm gấp khúc.
Sản phẩm được Đại Thắng Lợi nhập khẩu chính ngạch và phân phối trực tiếp, đảm bảo nguồn gốc rõ ràng và thông số vận hành đúng theo công bố của nhà sản xuất.
Motor được đặt thẳng đứng phía trên buồng bơm theo cùng một trục, giúp giảm đáng kể diện tích mặt sàn cần thiết so với bơm trục ngang đặt cạn cùng công suất. Đây là lựa chọn phù hợp cho phòng kỹ thuật có diện tích hạn chế.
Bảng dưới đây tổng hợp dải thông số vận hành chính của dòng IRG, dùng làm căn cứ ban đầu để kỹ sư lựa chọn công suất motor và tính toán bảo vệ quá tải cho tủ điện điều khiển.
Thông số cụ thể (Q, H, kW, kích thước lắp đặt) khác nhau theo từng model trong dòng IRG. Vui lòng liên hệ bộ phận kỹ thuật để được tư vấn model phù hợp với hệ thống thực tế.
Nhờ thiết kế inline gọn nhẹ và dải công suất rộng, bơm trục đứng IRG phù hợp với nhiều hệ thống tuần hoàn công nghiệp và dân dụng, phổ biến ở 5 nhóm ứng dụng sau:
Để tính đúng cột áp cần thiết cho hệ thống Chiller hoặc tuần hoàn nước nóng, kỹ sư cơ điện có thể tham khảo thêm bài cách chọn máy bơm nước của Đại Thắng Lợi.
Bơm cần được cố định chắc chắn trên bệ móng phẳng trước khi đấu nối đường ống, đảm bảo trục quay không bị lệch tâm khi motor khởi động.
Sử dụng gioăng chịu nhiệt tại mặt bích, siết bu-lông đều lực theo đường chéo để tránh vênh mặt bích. Mặt bích vênh là nguyên nhân phổ biến gây rò rỉ tại điểm nối, làm giảm lưu lượng thực tế của hệ thống.
Nếu công trình cần đặt bơm chìm dưới hố ga hoặc môi trường bùn cát, dòng IRG lắp đường ống sẽ không phù hợp. Trường hợp này nên chuyển sang Bơm ngang đầu Inox cánh Inox 304 CDXM.
Nên kiểm tra và tra mỡ bôi trơn vòng bi mỗi 12 tháng để hạn chế rơ trục và kéo dài tuổi thọ bơm.
