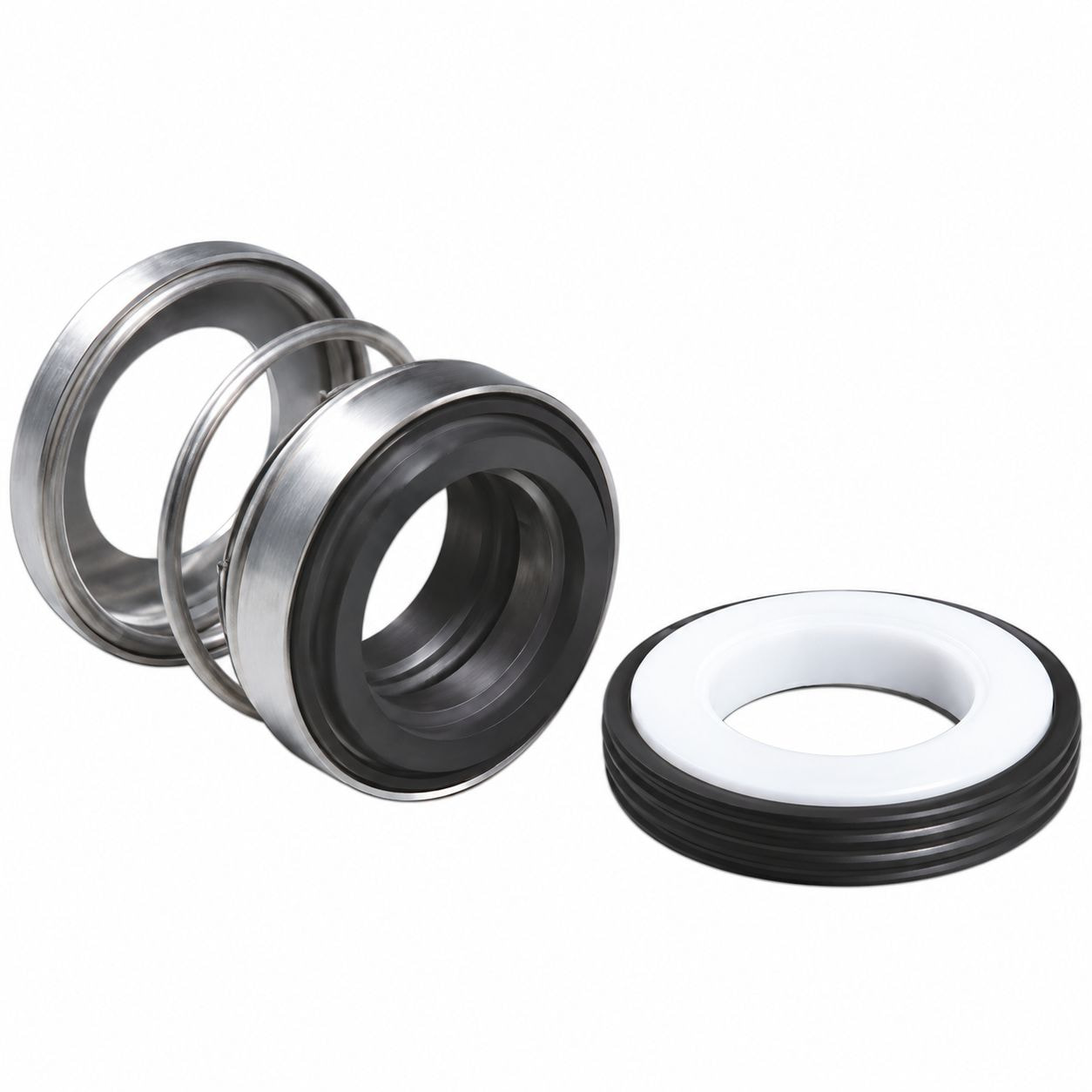

Phốt bơm nước lò xo 108-17 là phốt làm kín trục có lò xo dành cho trục 17 mm, đường kính ngoài 30 mm, dài 25 mm, dùng cho bơm chìm thông dụng 5HP họng xả 168 mm.
Phốt bơm nước lò xo 108-17 là phốt làm kín trục có lò xo dành cho trục 17 mm, vòng ngoài 30 mm, chiều dài 25 mm, giúp giữ nước ở buồng cánh không đi theo trục vào khoang động cơ của bơm chìm thông dụng 5HP họng xả 168 mm.
Phốt thuộc dòng 108, chịu nhiệt tới 100 °C, chịu áp tới 0,5 MPa, cao hơn nhiều so với cột áp thực đo khoảng 13,8 m của bơm 5HP này.
Kích thước phốt bơm nước lò xo 108-17 là ba số trục 17 mm, ngoài 30 mm, dài 25 mm, dùng để đối chiếu với phốt đang lắp trên bơm chìm 5HP.
| Hạng mục | Giá trị |
|---|---|
| Tên linh kiện | Phốt bơm nước lò xo |
| Mã phốt | 108-17 |
| Dòng phốt | 108 |
| Đường kính trục | 17 mm |
| Đường kính ngoài | 30 mm |
| Chiều dài | 25 mm |
| Dùng cho | Bơm chìm thông dụng 5HP, họng xả 168 mm |
Số 17 trong mã 108-17 là con số chỉ cỡ trục 17 mm, giúp tách phốt này khỏi các phốt dòng 108 dùng trục 16 mm.
Số 108 phía trước là tên dòng phốt, không phải kích thước.
Cỡ 30 × 17 × 25 là cách viết gọn vòng tĩnh 30 mm, trục 17 mm và chiều dài 25 mm, giúp hai bên mua bán nói cùng một kích thước mà không phải gửi mẫu.
Mức chịu nhiệt, chịu áp của phốt bơm nước lò xo 108-17 là mức nhiệt, mức áp và tốc độ trục tối đa của dòng 108, giúp bạn biết phốt còn dư sức hay đã sát ngưỡng với máy đang dùng.
| Giới hạn | Giá trị |
|---|---|
| Nhiệt độ làm việc | -20 đến 100 °C |
| Áp suất tối đa | 0,5 MPa |
| Tốc độ bề mặt tối đa | 5 m/s |
Áp suất 0,5 MPa là mức chịu áp đo bằng bội số của đơn vị pascal, ứng với chừng 51 m nước, dùng để đặt cạnh cột áp thực đo khoảng 13,8 m của bơm chìm 5HP 168 mm.
Vận tốc mặt trục 17 mm là quãng đường mặt trục chạy qua phốt trong một giây, giúp đối chiếu với ngưỡng 5 m/s của dòng 108.
Số vòng quay của bơm không ghi trên trang sản phẩm, nên bạn xem nhãn động cơ để tính đúng cho máy của mình.
Bơm chìm 5HP 168 mm là dòng bơm chìm thông dụng có dầu dùng phốt bơm nước lò xo 108-17, giúp thợ lấy đúng phốt mỗi khi mở máy dòng này.
Thông số chính của bơm là năm số liệu in trên trang bơm chìm 5HP 168 mm, giúp bạn nhận ra đúng máy trước khi hỏi phốt.
Bơm chìm thông dụng có dầu là nhóm bơm chìm có dầu trong mục máy bơm sản xuất, giúp bạn tra máy cùng loại trong danh mục bơm chìm thông dụng có dầu.
Số 168 trong tên máy là cỡ họng xả tính bằng milimét, tương đương 6 inch.
Phốt bơm nước lò xo 108-17 và phốt 108-16 là hai mã chung dòng 108 nhưng khác trục, vòng tĩnh và độ dài, khiến cho không thể lắp lẫn cho nhau.
| Mã phốt | Trục (mm) | Đường kính ngoài (mm) | Chiều dài (mm) |
|---|---|---|---|
| 108-17 | 17 | 30 | 25 |
| 108-16 L26 | 16 | 28 | 26 |
| 108-16 L24 | 16 | 28 | 24 |
Lệch 1 mm cỡ trục là khác biệt giữa trục 17 mm và 16 mm, dẫn đến ống cao su bị căng rách hoặc ôm lỏng nếu lắp nhầm.
Lệch 2 mm vòng tĩnh là khác biệt giữa 30 mm và 28 mm, khiến cho vòng tĩnh không vào được lỗ hoặc nằm lỏng trong lỗ lắp. Cỡ trục 16 mm có ở trang phốt 108-16 L26.
Bộ phốt dòng 108 là cụm chặn nước cơ khí lắp tại chỗ trục xuyên qua thân máy bơm, giúp hai mặt ma sát ép sát vào nhau để nước không lọt qua.
Năm phần của bộ phốt 108-17 là những chi tiết phải có đủ trong hộp, giúp bạn kiểm hàng trước khi tháo máy.
Chiều dài 25 mm là độ dài lắp chuẩn của phốt, đảm bảo lò xo bị nén đúng mức khi cánh được siết vào trục.
Lắp ngắn hơn làm lò xo ép yếu, lắp dài hơn làm mặt ma sát bị ép quá chặt.
Dấu hiệu bơm chìm 5HP cần thay phốt là những thay đổi cho thấy mặt ma sát đã hở, dẫn đến nước có thể vào khoang động cơ và gây chạm điện.
Năm điều cần để ý là các biểu hiện thường gặp khi phốt bơm chìm bắt đầu rò, dẫn đến việc nên kéo máy lên sớm.
Chạy tiếp khi đã có dấu hiệu là để nước vào sâu hơn trong máy, gây ra hỏng cuộn dây và vòng bi của động cơ 5HP.
Đo phốt cũ là bước kiểm lại bằng thước kẹp trục, vòng tĩnh và chiều dài của phốt vừa tháo, giúp chắc chắn máy đang dùng phốt bơm nước lò xo 108-17.
Năm bước đo là thứ tự nên làm khi máy đã kéo lên bờ, đảm bảo vừa an toàn vừa lấy đủ số liệu.
Số đo không trùng là trường hợp có số lệch khỏi 30, 17 hay 25 mm, dẫn đến việc nên gửi hình và số đo cho kỹ thuật kiểm tra thay vì tự đặt.
Lắp phốt bơm nước lò xo 108-17 là quá trình đặt vòng tĩnh vào lỗ 30 mm, đưa cụm quay lên trục 17 mm rồi siết cánh để cả bộ dài đúng 25 mm, đảm bảo phốt kín từ lúc thả máy xuống nước.
Năm lưu ý khi lắp là danh sách việc cần giữ để tránh trầy mặt ma sát và rách cao su, giúp phốt mới chạy ổn định.
Kiểm tra trên bờ là bước quay trục bằng tay và đo cách điện trước khi thả máy, giúp bắt lỗi ngay khi máy còn trên bờ.
Liên hệ mua phốt bơm nước lò xo 108-17 là bước gửi số đo và tên máy tới Đại Thắng Lợi bằng cuộc gọi hay tin Zalo, để được giao đúng phốt cho bơm chìm 5HP 168 mm.
Năm thông tin nên gửi là dữ liệu tối thiểu để kỹ thuật chốt đúng phốt chỉ qua một lần trao đổi.
Phốt dự phòng là bộ phốt để sẵn tại nơi dùng bơm, giúp thay ngay khi kéo máy lên thấy phốt hỏng mà không phải chờ đặt hàng.
Thay phốt bơm nước lò xo 108-17 cho bơm chìm 5HP
Gửi Đại Thắng Lợi số đo 30 × 17 × 25 mm hoặc ảnh phốt đang dùng để được kiểm tra cỡ và báo giá.
Câu hỏi thường gặp về phốt bơm nước lò xo 108-17 là 12 câu ngắn về cỡ phốt, máy sử dụng, giới hạn làm việc và cách đặt mua.
Cỡ 30 × 17 × 25 mm: vòng tĩnh 30, trục 17, dài 25.
Phốt bơm nước lò xo 108-17 dùng cho bơm chìm thông dụng 5HP họng xả 168 mm.
108-17: trục 17, vòng tĩnh 30, dài 25 mm. 108-16: trục 16, vòng tĩnh 28, có bản dài 26 và bản dài 24 mm.
Dòng 108 chịu tối đa 0,5 MPa, khoảng 51 m cột nước, trong khoảng nhiệt độ -20 đến 100 °C.
Có thể. Nước qua phốt hở sẽ làm rò điện, tuy nhiên dây nguồn bị trầy cũng cho kết quả tương tự. Bạn nên kéo bơm lên xem cả hai.
Nên thay ngay khi thấy cầu dao chống giật nhảy, cách điện giảm hoặc phốt cũ đã mẻ, gỉ khi kéo máy lên.
Nên, nhất là khi bơm đặt xa. Có sẵn phốt thì thay được ngay khi kéo máy lên.
Chỉ cần báo đúng tên bơm chìm 5HP 168 mm kèm vài tấm ảnh qua Zalo, kỹ thuật sẽ xác nhận cỡ.
Phốt bơm nước lò xo 108-17 dùng cho trục 17 mm.
Vòng tĩnh rộng 30 mm.
Phốt bơm nước lò xo 108-17 dài 25 mm.
Cột áp thực đo của bơm khoảng 13,8 m, tức khoảng 0,135 MPa, thấp hơn nhiều so với 0,5 MPa của phốt.
