Trong thiết kế hệ thống M&E cho nhà máy, khu công nghiệp hay tòa nhà cao tầng, việc chọn bơm dựa trên thông số kỹ thuật chính xác quyết định toàn bộ hiệu quả vận hành của trạm bơm.
Nhu cầu nước thay đổi liên tục theo giờ cao điểm và thấp điểm, đường ống dài nhiều co cút tạo ra tổn thất ma sát đáng kể. Nếu chọn bơm chỉ dựa trên cảm tính hoặc kinh nghiệm cũ, bơm sẽ chạy quá tải hoặc dưới tải, cả hai đều gây lãng phí điện và rút ngắn tuổi thọ thiết bị.
Để hiểu đầy đủ phân loại, dải thông số và tiêu chuẩn chất lượng của từng dòng bơm phục vụ công nghiệp, tham khảo tổng quan tại trang máy bơm công nghiệp của Đại Thắng Lợi.

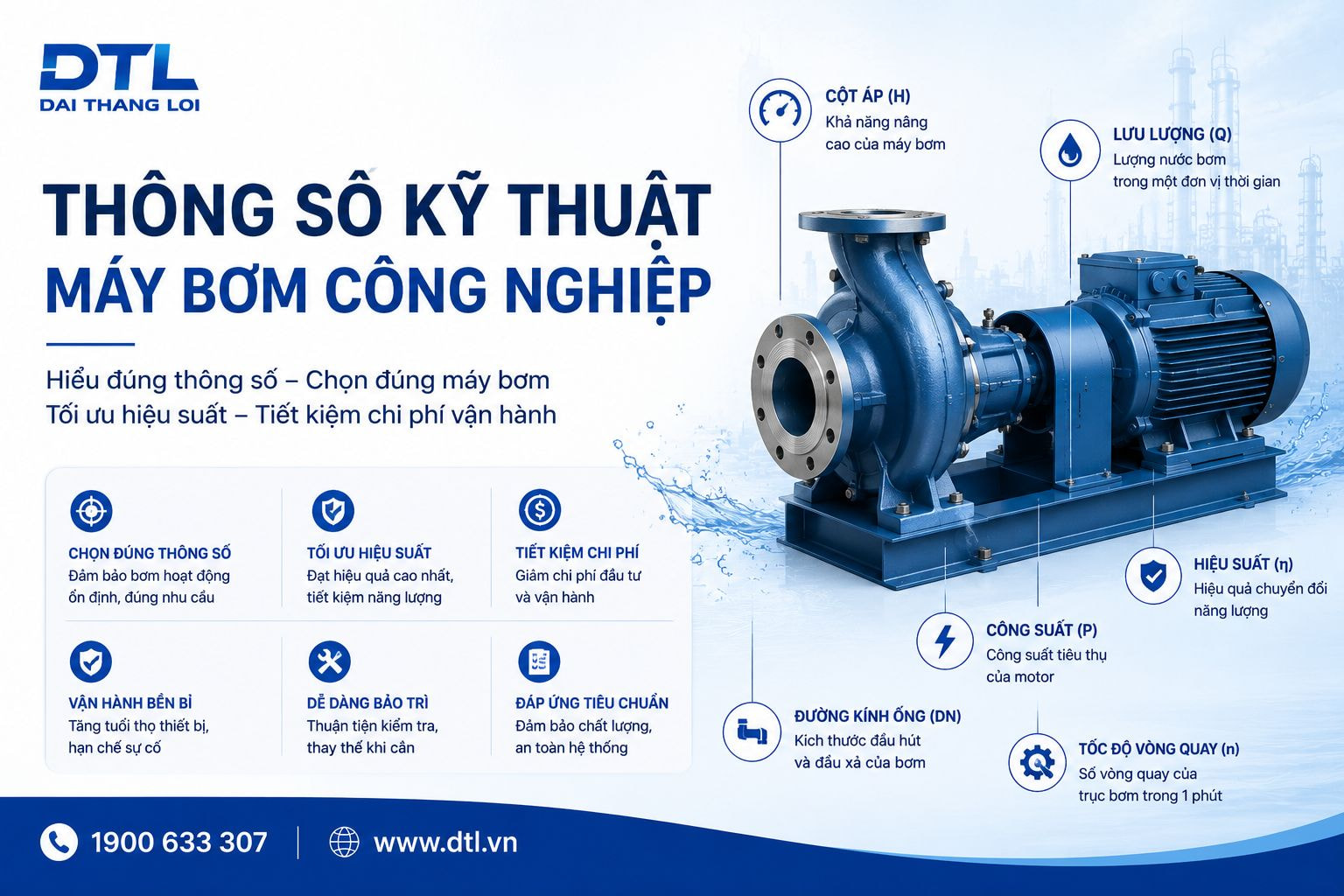

Hình 1: Minh họa các thông số kỹ thuật quan trọng của máy bơm công nghiệp gồm lưu lượng (Q), cột áp (H), công suất, hiệu suất, tốc độ quay và đường kính kết nối.
Mỗi máy bơm công nghiệp khi xuất xưởng đều có tấm mác kim loại (nameplate) gắn cố định trên thân vỏ, ghi rõ các thông số do nhà sản xuất đo được khi test tại bể thử. Các thông số này không phải con số lý thuyết mà là kết quả thực nghiệm theo quy trình ISO 9906.
Theo tài liệu cơ học chất lưu từ Máy bơm – Wikipedia tiếng Việt, việc nắm rõ nguyên lý hoạt động máy bơm công nghiệp là nền tảng để hiểu tại sao các thông số trên nameplate lại ràng buộc lẫn nhau.
Đọc đúng nameplate giúp kỹ sư chỉ định chính xác vật liệu (gang GG25, gang cầu GGG40 hay inox 304/316L), chọn đúng CB và relay nhiệt cho tủ điện, tránh sự cố quá tải motor ngay trong tháng đầu vận hành.
Lưu lượng Q phản ánh khả năng vận chuyển nước: bơm cấp nước sinh hoạt chung cư 200 hộ cần Q khoảng 15-25 m³/h, còn bơm tuần hoàn chiller HVAC tòa văn phòng có thể cần Q đến 100-200 m³/h.
Cột áp H bao gồm chiều cao hình học (ví dụ: từ tầng hầm lên bồn nước mái 50m) cộng tổn thất ma sát trên toàn tuyến ống. Ống càng dài, nhiều co cút 90° và van, tổn thất ma sát càng lớn.
Hai thông số này luôn có quan hệ nghịch trên đường cong Q-H: khi Q tăng thì H giảm và ngược lại. Không tồn tại bơm nào cho Q lớn nhất đồng thời H cao nhất, đây là giới hạn vật lý của mọi bơm ly tâm.
Mỗi trang catalogue thường trình bày một nhóm model (ví dụ: DK 32-160, DK 32-200, DK 40-160…). Mã model thường mã hóa đường kính ống hút (mm) và đường kính bánh guồng (mm). Ví dụ: DK 50-200 nghĩa là ống hút DN50, bánh guồng Ø200mm.
Trên biểu đồ Q-H, mỗi đường cong ứng với một đường kính bánh guồng hoặc tốc độ quay. Kỹ sư cần xác định điểm vận hành (Q yêu cầu, H yêu cầu) rồi tìm đường cong nào đi qua hoặc nằm trên điểm đó. Model được chọn phải có điểm vận hành nằm trong vùng hiệu suất cao, gần BEP nhất.
Ngoài đường cong Q-H, cần kiểm tra thêm: dòng điện định mức (A) tại điểm vận hành để chọn CB và relay nhiệt đúng, và đường NPSHr để đối chiếu với NPSHa tại công trình.
Khi van đẩy mở hoàn toàn, lưu lượng Q đạt cực đại nhưng cột áp H giảm mạnh. Ngược lại, khi đóng bớt van, H tăng nhưng Q giảm. BEP là vị trí cân bằng nơi năng lượng thủy lực được chuyển hóa hiệu quả nhất.
Dải vận hành an toàn thường nằm trong khoảng 70-110% lưu lượng Q tại BEP. Vận hành ngoài dải này kéo dài sẽ gây rung động lớn, mòn ổ bi và phớt cơ nhanh, tăng tiêu hao điện năng từ 15-30% so với vận hành tại BEP.
Với hệ thống có lưu lượng biến đổi lớn theo giờ (cấp nước chung cư, HVAC), lắp biến tần VFD giúp bơm tự điều chỉnh tốc độ quay để luôn bám gần BEP, tiết kiệm đến 40% điện năng so với chạy tốc độ cố định.
Chọn bơm theo cảm tính (ví dụ: “tầng cao chắc cần bơm 7,5kW”) thường dẫn đến bơm quá lớn gây lãng phí hoặc quá nhỏ gây thiếu nước giờ cao điểm. Quy trình 5 bước dưới đây loại bỏ phỏng đoán:
Quy trình này áp dụng cho mọi dòng bơm ly tâm: trục ngang đơn tầng, trục đứng đa tầng hay bơm rời trục lưu lượng lớn.
Khi bơm đặt cao hơn mực nước bể hút (hút âm), áp suất tại cửa hút giảm. Nếu áp suất này giảm đến mức nước bắt đầu sôi cục bộ (dù nhiệt độ không cao), các bong bóng hơi sẽ hình thành rồi vỡ trong vùng áp suất cao của bánh guồng, gây ra xâm thực.
Điều kiện an toàn bắt buộc: NPSHa (cột áp hút thực tế tại công trình) phải lớn hơn NPSHr ít nhất 0,5m. Cách tăng NPSHa: hạ thấp vị trí bơm, dùng ống hút đường kính lớn và ngắn nhất có thể, vệ sinh lưới lọc đầu hút định kỳ.
Lưu ý quan trọng: NPSHr trên catalogue ghi tại lưu lượng Q định mức. Khi Q vận hành thực tế lớn hơn Q định mức, NPSHr tăng mạnh. Đây là lý do cùng một lắp đặt có thể ổn ở lưu lượng thấp nhưng bị xâm thực khi mở van đẩy quá lớn.
Trạm bơm sau lắp đặt cần nghiệm thu trước khi đưa vào vận hành chính thức. Bảng dưới đây tổng hợp 4 phép đo bắt buộc:
| Hạng mục kiểm tra | Dụng cụ đo | Ngưỡng chấp nhận |
|---|---|---|
| Điện trở cách điện cuộn dây | Megger 500V DC | ≥ 0,5 MΩ giữa pha-pha và pha-đất. Dưới ngưỡng này motor có nguy cơ rò điện ra vỏ. |
| Dòng điện tải thực tế | Ampe kìm kẹp từng pha | Cân bằng giữa 3 pha (chênh lệch dưới 5%), tổng nằm trong 90-100% dòng In trên nameplate. |
| Nhiệt độ vỏ motor | Súng bắn nhiệt hồng ngoại | Dưới 75°C tại vỏ motor sau 30 phút chạy đầy tải. Vượt 85°C cần kiểm tra quạt tản nhiệt và dòng tải. |
| Rung động thân bơm | Vibration meter (đo vận tốc rung RMS) | Dưới 4,5 mm/s theo ISO 10816 Vùng B. Vượt 7,1 mm/s (Vùng D) phải dừng bơm kiểm tra ngay. |
Ngoài 4 phép đo trên, biên bản nghiệm thu cần ghi rõ: Q và H đo thực tế so với thông số thiết kế, sai số chấp nhận theo ISO 9906 Grade 2 không vượt 5%.
Mỗi bơm xuất xưởng từ nhà máy sản xuất máy bơm Đại Thắng Lợi tại KCN Tân Tạo, TPHCM đều kèm hồ sơ: Test Report Q-H chạy đầy tải 30 phút, bản vẽ đường cong đặc tính, chứng nhận CO/CQ và Mill Certificate vật liệu.
Để so sánh chi tiết giữa các dòng bơm DK, bơm chìm và bơm MHF theo từng ứng dụng, tham khảo bài phân tích các loại máy bơm công nghiệp phổ biến tại Việt Nam.
Phụ tùng thay thế (phớt cơ, ổ bi, bánh guồng, trục bơm) có sẵn kho, giao nội thành TPHCM trong ngày. Đội kỹ thuật hỗ trợ rà soát bản vẽ thầu và tính toán Q-H miễn phí trong 2 giờ làm việc.
Cần hỗ trợ đọc catalogue và tính toán lưu lượng, cột áp cho dự án?
Kỹ sư Đại Thắng Lợi sẵn sàng rà soát bản vẽ M&E miễn phí, phản hồi trong 2 giờ làm việc.
📞 Gọi Phòng Kỹ Thuật: 091 180 8686Không hoàn toàn. H trên nameplate là tổng cột áp (TDH) bao gồm chiều cao hình học cộng tổn thất ma sát đường ống. Ví dụ: tòa nhà cao 50m nhưng TDH thực tế có thể là 65-70m do tổn thất ma sát trong ống, co cút và van. Cần tính toán tổn thất ma sát cụ thể theo đường kính ống, chiều dài tuyến và lưu lượng trước khi chọn model bơm.
Ba dấu hiệu thực tế: (1) Dòng điện đo bằng ampe kìm khác biệt đáng kể so với In trên nameplate, cao hơn 10% hoặc thấp hơn 20%. (2) Bơm rung và ồn hơn bình thường dù ổ bi và phớt cơ vẫn tốt. (3) Tiêu thụ điện tăng nhưng lưu lượng nước không tăng tương ứng. Giải pháp: điều chỉnh van đầu đẩy về 70-80% mở hoặc lắp VFD để bơm tự điều chỉnh tốc độ.
1 Bar ≈ 10,2 mét cột nước (mH₂O). Trong thực tế thường làm tròn 1 Bar = 10m. Ví dụ: đồng hồ áp suất đầu đẩy đọc 5 Bar nghĩa là bơm đang tạo ra khoảng 50m cột áp. Hệ số quy đổi này áp dụng cho nước sạch ở nhiệt độ thường; với chất lỏng có tỷ trọng khác (dầu, hóa chất), cần nhân thêm hệ số tỷ trọng riêng.
Không nên. Bơm quá lớn (oversized) sẽ chạy ở Q thấp hơn BEP, gây ra: dòng điện tăng do recirculation trong bánh guồng, nhiệt độ motor tăng, rung động tăng, và tiêu hao điện cao hơn mà không tận dụng được. Nếu bắt buộc phải dùng bơm lớn hơn nhu cầu, lắp VFD để hạ tốc độ quay cho bơm chạy gần BEP ở lưu lượng thấp hơn.
Khe hở vành chèn tiêu chuẩn cho bơm ly tâm công nghiệp nằm trong khoảng 0,15-0,30mm tùy đường kính bánh guồng. Khi khe hở tăng gấp đôi giá trị ban đầu (do mòn trong quá trình vận hành), hiệu suất bơm giảm 5-8% và cần thay vành chèn mới. Tại Đại Thắng Lợi, dung sai gia công CNC đạt dưới 0,05mm, đảm bảo khe hở đồng đều trên toàn chu vi.
Không được tự ý tăng tần số VFD hoặc vặn relay nhiệt. Quy trình đúng: (1) Đo dòng điện thực tế bằng ampe kìm, so sánh với In. (2) Đo áp suất đầu hút và đầu đẩy. (3) Kiểm tra lưới lọc đầu hút có bị tắc không. (4) So sánh Q-H thực tế với Q-H ban đầu khi nghiệm thu. Nếu Q giảm trên 15% so với ban đầu: có thể bánh guồng mòn hoặc khe hở vành chèn quá lớn, cần mở bơm kiểm tra.
Chưa chắc. Kiểm tra 4 nguyên nhân phổ biến trước: (1) Bu lông đế bơm siết chưa đủ lực. (2) Lệch tâm trục giữa motor và bơm dùng đồng hồ so hoặc laser alignment kiểm tra, dung sai chấp nhận dưới 0,05mm. (3) Không khí trong đường ống chưa xả hết. (4) Van đầu đẩy đóng hoàn toàn, bơm chạy shutoff gây rung thủy lực. Nếu đã loại trừ cả 4 mà bơm vẫn rung: liên hệ kỹ thuật DTL 09 7557 1333.
Trên catalogue, đường NPSHr nằm phía dưới biểu đồ Q-H, tăng dần theo Q. Đọc giá trị NPSHr tại đúng Q vận hành thực tế (không phải Q tối đa). Ví dụ: NPSHr = 3,5m tại Q = 25 m³/h → NPSHa tại công trình phải ≥ 3,5 + 0,5 = 4,0m. Từ công thức NPSHa = 10,33 – Zs – hf – Pvapor, suy ra chiều cao hút tối đa Zs cho phép. Nước 25°C: Zs ≤ 10,33 – 4,0 – hf – 0,32.
