Bồn nước chung cư kích thước chuẩn là thông số không gian hình học bắt buộc phải đáp ứng trọn vẹn sức chứa của cả mạng lưới sinh hoạt và dự trữ phòng cháy chữa cháy. Việc quy hoạch tỉ mỉ kiến trúc thiết kế bồn nước không chỉ đảm bảo độ bền kết cấu móng tháp mà còn tạo ra ranh giới thủy tĩnh an toàn, giúp máy bơm ly tâm hút xả mượt mà không sinh bọt khí xâm thực.
Để quy hoạch mạng lưới lưu trữ hoàn hảo, kỹ sư thiết kế cần kết hợp chặt chẽ việc xác định bồn nước chung cư kích thước này với phương pháp chọn bơm theo số tầng. Sự cân bằng tuyệt đối giữa thể tích dự trữ (V) và áp lực bơm cho tòa nhà (H) chính là chìa khóa tạo nên một trạm bơm nước chung cư bền vững, cung cấp nước liên tục trong mọi hoàn cảnh.
1. Khái niệm và vai trò của bồn nước trong hệ thống M&E
Bể chứa nước là không gian lưu trữ đệm khép kín, giúp điều hòa lưu lượng cung cầu giữa nguồn thủy cục thành phố và hệ thống vòi xả của hàng nghìn cư dân.
Về phương diện kỹ thuật hạ tầng, quý kỹ sư có thể tham khảo định nghĩa bách khoa về Bể nước – Wikipedia. Đối với công trình siêu cao tầng, mạng lưới bể chứa không bao giờ đứng đơn lẻ mà được phân cấp thành hệ thống bồn chứa ngầm và bồn chứa trên nóc tháp.
1.1 Trạm trung chuyển lưu lượng và giảm xóc áp lực
Trạm trung chuyển là điểm tập kết nguồn nước thô đầu vào, giúp giải tỏa sức ép cho mạng lưới thủy cục và tạo nguồn cấp dồi dào cho bơm ly tâm hút nén.
Nước từ trạm cấp nước thành phố không thể tự đẩy lên tầng 40. Bể ngầm sinh ra để “hứng” lượng nước này, sau đó cụm bơm trung tâm sẽ tiêu thụ dần để đẩy lên bồn mái hoặc bơm trực tiếp vào trục phân phối đứng.
1.2 Phân cấp chức năng giữa bể ngầm và bồn mái
Phân cấp chức năng là chiến lược chia nhỏ thể tích tĩnh, giúp hệ thống vẫn duy trì khả năng cấp nước bằng trọng lực khi xảy ra sự cố mất điện lưới 3 pha.
Bồn nước ngầm chung cư đóng vai trò là “kho dự trữ chiến lược” chứa lượng nước khổng lồ (kể cả nước cứu hỏa). Trong khi đó, bồn trên mái (Rooftop tank) là “trạm phân phối chiến thuật”, tận dụng độ cao để xả nước rơi tự do xuống các căn hộ bên dưới.

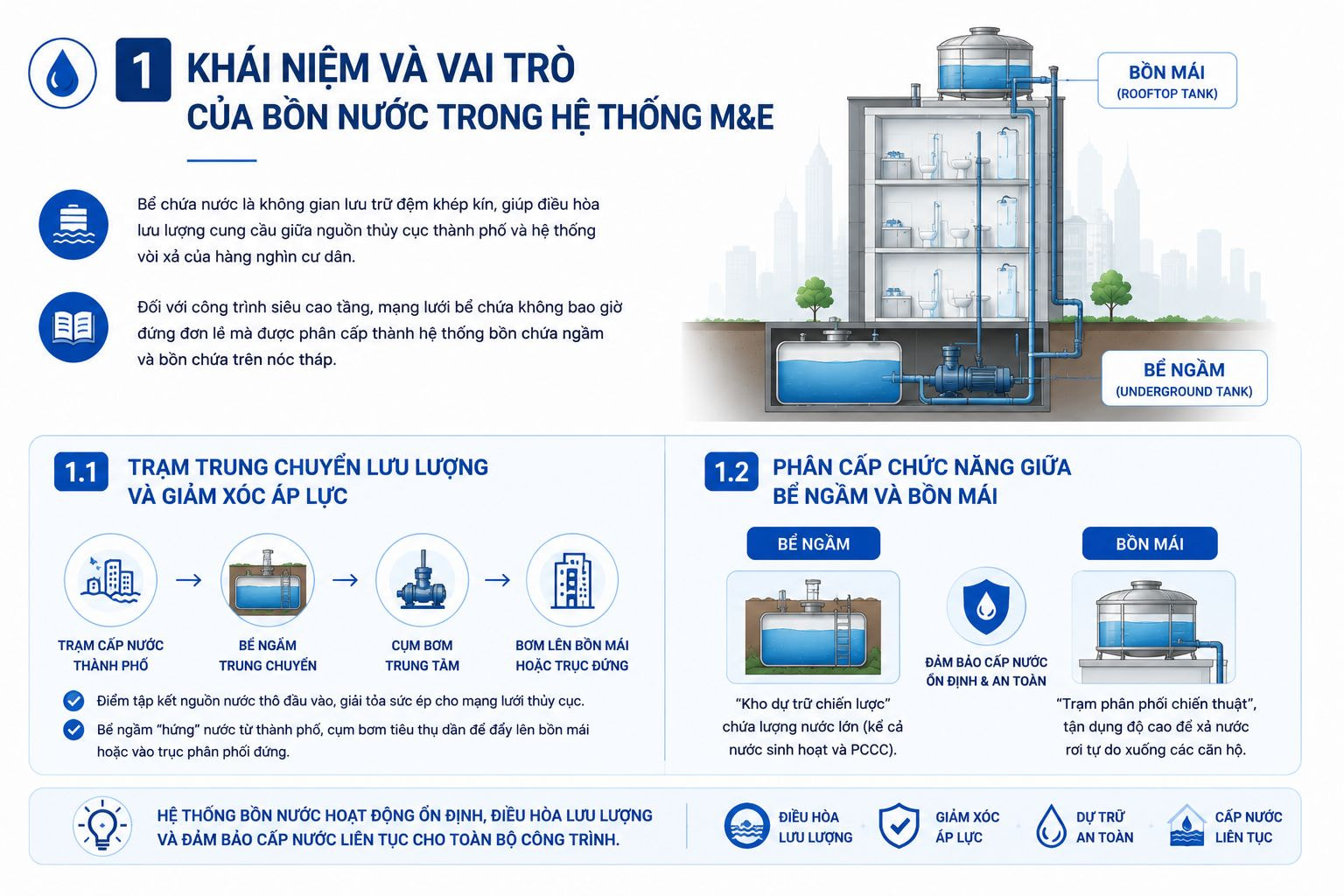

Infographic tóm tắt khái niệm, vai trò trạm trung chuyển của bể ngầm và sự phân cấp chức năng lưu trữ chiến lược so với bồn nước trên mái.
2. Tiêu chuẩn thiết kế bồn nước ngầm chung cư an toàn
Tiêu chuẩn bồn ngầm là hệ quy chuẩn cách ly môi trường khắt khe, giúp khối lượng nước dự trữ hàng nghìn khối không bị ô nhiễm chéo bởi mạch nước ngầm dơ bẩn.
Tầng hầm chung cư là nơi hội tụ của bãi đỗ xe, hầm phân tự hoại và nước thải sinh hoạt. Do đó, việc định hình kiến trúc vỏ bọc cho bể ngầm là yếu tố sống còn.
Danh sách 5 tiêu chuẩn cốt lõi khi thiết kế cấu trúc bồn nước ngầm:
- Entity (Vị trí cách ly hầm tự hoại): Là khoảng lùi tối thiểu 5 mét so với bể phốt, giúp triệt tiêu hoàn toàn rủi ro vi khuẩn E.coli thẩm thấu chéo qua vách bê tông.
- Entity (Khe hở thông khí nắp hầm): Là ống thoát hơi chữ U bọc lưới chống côn trùng, giúp cân bằng áp suất khí quyển khi máy bơm hút cạn nước bên trong.
- Entity (Vách ngăn khoang độc lập): Là bức tường chia đôi bể ngầm thành hai ngăn liên thông, giúp kỹ thuật viên có thể thau rửa một bên mà không phải cúp nước toàn tòa nhà.
- Entity (Hố tụ thủy Sump pit): Là phần rốn lõm sâu ở đáy bể chứa, giúp lúp-bê máy bơm luôn ngập nước và hạn chế hút phải mạt cặn bùn lơ lửng.
- Entity (Cảm biến phao điện cực): Là thiết bị đo lường mức nước thông minh 4-20mA, giúp tủ điện nhận diện trạng thái cạn kiệt để ngắt bơm chống chạy khô.
Tuân thủ nghiêm ngặt hệ quy chuẩn này giúp nước sinh hoạt luôn đạt chuẩn vi sinh.
2.1 Vị trí đặt móng và nguyên tắc chống thấm ngược
Chống thấm ngược là công nghệ quét màng bảo vệ bên ngoài vách hầm, giúp ngăn chặn áp suất nước ngầm từ lòng đất phá vỡ kết cấu thép cốt đai.
Bể ngầm thường đặt ở tầng hầm sâu nhất (B2, B3). Ở độ sâu này, mạch nước ngầm liên tục ép vào vách hầm. Nếu thi công dối, nước bẩn từ đất sẽ ngấm ngược vào bồn sinh hoạt gây ra thảm họa dịch bệnh.
Để triệt tiêu hoàn toàn các rủi ro thẩm thấu cơ học này, việc quy hoạch mặt cắt móng bể và lựa chọn giải pháp gá lắp đồng bộ cần được tham chiếu trực tiếp với tổng kho phân phối máy bơm công nghiệp TPHCM Đại Thắng Lợi, bảo đảm trạm máy luôn vận hành ổn định tiệm cận vùng hiệu suất tối ưu BEP.
3. Quy định bố trí và kích thước bồn trên mái (Rooftop tank)
Quy định bố trí bồn mái là rào cản kỹ thuật khống chế dung tích lưu trữ trên cao, giúp kiến trúc sư kiểm soát tải trọng tĩnh học đè lên các cột trụ chịu lực.
Dù có lợi thế tạo áp lực trọng trường, nhưng việc đặt một khối lượng nước khổng lồ lên nóc tháp chung cư là một thách thức cực đại về mặt kết cấu xây dựng.
Tổng hợp 5 yêu cầu vật lý quan trọng khi lắp đặt bồn trên mái:
- Entity (Tải trọng tĩnh học cực đại): Là sức nặng hàng chục tấn đè lên sàn bê tông cốt thép, giúp cảnh báo kỹ sư kết cấu gia cường hệ thống dầm sàn chống nứt.
- Entity (Phao cơ chống tràn cơ học): Là cụm van tự động khóa mồm ống cấp khi bồn đầy, giúp ngăn chặn dòng thác nước tràn xuống trục thang máy gây chập điện.
- Entity (Van xả đáy định kỳ): Là đường ống cỡ lớn nằm sát góc sàn bồn mái, giúp nhân viên vệ sinh xả bọt cặn và thau rửa bùn đất dễ dàng nhất.
- Entity (Mái che chống tia UV cực tím): Là tấm lợp mạ kẽm bảo vệ phía trên bồn lắp ghép, giúp kìm hãm sự sinh sôi của rêu tảo dưới tác động của ánh nắng mặt trời.
- Entity (Cột thu lôi chống sét): Là thanh đồng tiếp địa gắn liền với khung thép đỡ bồn, giúp triệt tiêu dòng điện cao thế đánh trúng đỉnh tháp trong mùa mưa bão.
Kiểm soát chặt chẽ các thông số này giúp khu vực mái tum luôn kiên cố.
3.1 Tại sao bồn trên mái ngày càng được thu nhỏ lại?
Xu hướng thu nhỏ bồn mái là hệ quả của việc ứng dụng công nghệ bơm biến tần, giúp tối ưu hóa không gian nóc nhà để nhường chỗ cho cụm Chiller làm mát.
Trước đây, bồn trên mái thường rất lớn để chứa 100% lượng nước sinh hoạt ngày đêm. Hiện nay, với sự xuất hiện của trạm bơm Booster VFD tự động điều tốc, bồn mái chỉ đóng vai trò dự phòng phụ trợ (chứa khoảng 20-30% dung tích) để giảm chi phí đổ bê tông dầm móng.
4. Cách tính bồn nước chung cư kích thước chuẩn xác nhất
Cách tính kích thước bồn là thuật toán chuyển đổi từ nhu cầu lít/người/ngày sang khối lượng hình học không gian 3 chiều, giúp nhà thầu chốt phương án thi công cốp pha.
Để định hình thiết kế bồn nước, chúng ta phải đi từ bài toán lưu lượng. Công thức kinh điển dựa trên tiêu chuẩn TCVN 4513:2012.
V = [ (N × q0) / 1000 ] × Kc + VPCCC
- V: Tổng thể tích bồn nước cần thiết kế (m³).
- N: Tổng số dân cư trong tòa tháp.
- q0: Tiêu chuẩn dùng nước (Ví dụ: 200 lít/người/ngày).
- Kc: Hệ số không điều hòa ngày (1.1 – 1.2).
- VPCCC: Thể tích nước bắt buộc dự trữ cho phòng cháy chữa cháy.
4.1 Tỷ lệ phân bổ thể tích hữu ích giữa bể hầm và mái
Tỷ lệ phân bổ thể tích là nguyên tắc chia nhỏ kho chứa tĩnh, giúp kỹ sư định hình hình khối dài rộng cao của từng bể sao cho vừa vặn với bản vẽ kiến trúc.
Nguyên tắc vàng của M&E: Bồn nước ngầm chung cư sẽ gánh toàn bộ VPCCC và khoảng 70% đến 80% thể tích nước sinh hoạt. Phần 20% – 30% còn lại sẽ được đẩy lên lưu trữ tại bồn mái để tạo áp suất rơi tự do cho các tầng áp mái.
5. Phân chia dung tích sinh hoạt và phòng cháy chữa cháy (PCCC)
Phân chia dung tích là rào cản kỹ thuật bắt buộc để phân lập hai nguồn tài nguyên nước độc lập trong cùng một khoang chứa, giúp giữ lại mạng sống khi xảy ra hỏa hoạn.
Quy chuẩn QCVN 06:2022 yêu cầu nghiêm ngặt việc lượng nước cứu hỏa phải luôn trong trạng thái đầy 100% dung lượng, bất kể cư dân có dùng cạn nước sinh hoạt hay không.
5.1 Nguyên lý chênh lệch cốt cao độ ống hút mặt đáy
Chênh lệch cốt cao độ là kỹ thuật đặt lúp-bê ống nạp sinh hoạt cao hơn ống hút cứu hỏa, giúp khóa chết phần nước dưới đáy chỉ dành riêng cho trạm bơm PCCC.
Ví dụ: Bể hầm sâu 4 mét. Phần 1 mét dưới đáy là nước PCCC, 3 mét phía trên là nước sinh hoạt. Ống hút của cụm bơm sinh hoạt sẽ bị treo lơ lửng cách đáy 1 mét. Khi nước cạn đến mốc này, bơm sinh hoạt bị ngắt, bảo toàn nguyên vẹn 1 mét nước đáy cho máy bơm Diesel chữa cháy.
6. Yêu cầu về vật liệu kết cấu và chống thấm cho bồn nước
Vật liệu kết cấu là lớp giáp phòng thủ hóa lý chịu áp lực tĩnh ngâm nước hàng thập kỷ, giúp cấu trúc không bị oxy hóa rỉ sét hoặc nứt gãy gây thất thoát tài nguyên.
Chọn sai vật liệu sẽ biến bể nước thành ổ chứa độc tố kim loại nặng. Đặc biệt đối với nước sinh hoạt, lớp tiếp xúc trực tiếp với nước phải đạt chuẩn an toàn thực phẩm (Food Grade).
Danh sách 5 vật liệu chuyên dụng để thi công vách bể chứa M&E:
- Entity (Bê tông cốt thép mác cao): Là bộ khung chịu lực chính đúc liền khối nguyên mảng, giúp tạo ra sức chống chịu lực nén hàng nghìn tấn nước tại tầng hầm.
- Entity (Sơn Epoxy chống thấm): Là màng sơn hai thành phần an toàn thực phẩm, giúp trám kín các lỗ mao dẫn bê tông và ngăn rêu mốc phát triển bám vách.
- Entity (Tấm Inox 304/316 lắp ghép): Là vật liệu modul hàn argon chống ăn mòn cực tốt, giúp chủ đầu tư dễ dàng cẩu lên nóc tháp để lắp đặt bồn mái khối lượng nhẹ.
- Entity (Gioăng cao su EPDM chịu nhiệt): Là đệm lót chèn giữa các tấm Inox bulong, giúp bít kín hoàn toàn mạch nối không cho nước rỉ ra ngoài mái tum.
- Entity (Vật liệu Composite FRP): Là nhựa cốt sợi thủy tinh siêu nhẹ cách nhiệt, giúp làm bồn chứa hóa chất xử lý hoặc bồn dự trữ nước thô đầu nguồn.
Kết hợp chuẩn xác các vật liệu này giúp vòng đời bể chứa kéo dài trên 30 năm.
7. Nguyên tắc vạch tuyến ống nạp và ống hút tại trạm bơm
Vạch tuyến ống nạp là nghệ thuật định hướng dòng chảy động học từ lòng bể đi vào buồng sên máy bơm, giúp triệt tiêu hiện tượng xoáy lốc tạo bọt khí.
Một bồn nước chung cư kích thước khổng lồ sẽ vô dụng nếu miệng ống hút đặt sai vị trí khiến máy bơm bị e khí (bẫy khí quyển).
7.1 Thiết kế hố tụ thủy (Sump pit) chống xâm thực
Hố tụ thủy là vùng lõm hình vuông đào sâu hơn mặt đáy chung của bể, giúp thu gom toàn bộ cặn lắng và giữ cho van lupe luôn ngập chìm trong tĩnh áp.
Ống hút của bơm ly tâm tuyệt đối không được đặt sát vách tường hay sát đáy bằng phẳng, vì sẽ sinh ra ma sát tạo lốc xoáy (vortex). Lốc xoáy này hút bọt khí quyển vào buồng bơm, sinh ra hiện tượng xâm thực (Cavitation) bắn phá nát cánh quạt đồng.
8. Những sai lầm phổ biến khi quy hoạch không gian bể chứa
Sai lầm quy hoạch là việc tính toán số liệu hình học xa rời thực tế hành vi tiêu thụ, giúp cảnh báo nhà thầu về thảm họa quá khổ hoặc thiếu hụt tải trọng.
Kích thước bồn nước là biến số không thể sửa sai sau khi đã đổ bê tông cốt thép. Việc nhầm lẫn hệ số dự phòng sẽ để lại hậu quả vĩnh viễn.
Thống kê 5 rủi ro nghiêm trọng khi nhà thầu tính sai dung tích bể:
- Entity (Quá tải kết cấu móng): Là việc chọn bồn mái quá lớn so với sức chịu đựng của cột trụ, giúp tạo ra rủi ro sụt lún và nứt gãy trần thạch cao tầng áp mái.
- Entity (Nước lưu cữu nhiễm khuẩn): Là hậu quả của bể ngầm quá khổng lồ khiến nước tĩnh đọng nhiều ngày không xả hết, giúp vi khuẩn sinh sôi sinh mùi hôi thối.
- Entity (Thiếu hụt dung tích PCCC): Là sai lầm không trừ hao khoảng chết của phao điện cực, giúp gây ra tình trạng máy bơm chữa cháy hút cạn hố thu chỉ sau 10 phút.
- Entity (Lọt khí quyển phá áp mồi): Là việc vạch tuyến ống nạp đặt quá cao so với cốt mặt nước, giúp không khí xâm nhập phá vỡ buồng chân không của bơm ly tâm.
- Entity (Bơm chạy lắt nhắt sinh nhiệt): Là hiện tượng bể mái quá bé khiến phao cơ giật nhả liên tục, giúp nướng chín tụ điện và cuộn dây đồng của motor trạm bơm.
Phòng tránh các sai số này là nhiệm vụ hàng đầu của kỹ sư bóc tách BOQ.
9. Hướng dẫn vệ sinh và bảo trì bồn nước định kỳ
Bảo trì bồn chứa là quy trình súc rửa trực quan loại bỏ các mảng bám màng sinh học, giúp nguồn nước xả ra các căn hộ luôn đạt chuẩn sạch tinh khiết.
Theo thời gian, cặn mangan, canxi và phù sa từ nước thủy cục sẽ lắng đọng dưới đáy bể ngầm dày hàng gang tay. Nếu không hút cặn, lúp-bê máy bơm sẽ bị nghẹt cứng.
9.1 Lịch trình thau rửa và súc xả bùn đáy 6 tháng/lần
Súc xả bùn đáy là thao tác hút bùn rốn bể bằng bơm chìm chuyên dụng, giúp làm sạch mảng bám Epoxy mà không cần dùng hóa chất tẩy rửa mạnh gây độc.
Ban quản lý tòa nhà phải khóa luân phiên từng vách ngăn bể ngầm để vệ sinh định kỳ mỗi 6 tháng. Song song đó, nhân viên kỹ thuật phải trèo lên mái tum để rà soát các khớp nối ron cao su của bồn Inox ghép, xem có dấu hiệu rỉ sét hay biến dạng hình học hay không.
10. Hệ thống câu hỏi thường gặp (FAQ) về thiết kế bồn nước
Hệ thống FAQ là cẩm nang hỏi đáp thực chiến tổng hợp các vướng mắc về bản vẽ kỹ thuật, giúp nhà thầu dễ dàng định cỡ thể tích bể ngầm.
1. Bồn nước ngầm chung cư thường chiếm bao nhiêu phần trăm tổng thể tích?
Theo tiêu chuẩn M&E, bể ngầm dưới tầng hầm sẽ gánh khoảng 70% đến 80% thể tích nước sinh hoạt ngày đêm, cộng thêm 100% lượng nước dự trữ bắt buộc dành cho hệ thống PCCC.
2. Tại sao không bơm thẳng nước từ thủy cục vào mạng lưới mà phải qua bể ngầm?
Vì áp lực nước thủy cục thành phố rất yếu và không ổn định. Bể ngầm sinh ra làm trạm trung chuyển lưu trữ, giúp cụm bơm tăng áp có nguồn tĩnh năng dồi dào để hút nén đẩy lên các tòa tháp chọc trời.
3. Cách tính bồn nước chung cư kích thước cho dự án 500 căn hộ như thế nào?
Ví dụ 500 căn x 4 người = 2000 người. Định mức 200 lít/người/ngày. Tính ra cần 400 m³ nước/ngày. Bể ngầm thiết kế khoảng 350 m³, bồn trên mái thiết kế khoảng 100 m³, cộng thêm khoảng 150 m³ khoang PCCC độc lập.
4. Bồn trên mái (Rooftop tank) dùng vật liệu gì để thi công nhanh nhất?
Hiện nay xu hướng là dùng bồn nước Inox 304/316 dạng tấm lắp ghép modul. Vật liệu này siêu nhẹ, không rỉ sét, chịu bức xạ UV tốt và cực kỳ dễ cẩu từng tấm lên mái để ráp lại bằng bulong argon.
5. Nước nhà tôi có mùi hôi bùn rêu là do máy bơm hay do bồn chứa?
Gần như 100% nguyên nhân là do ban quản lý lơ là không vệ sinh thau rửa bồn nước ngầm định kỳ. Lớp bùn phù sa tích tụ lâu ngày sinh ra vi khuẩn yếm khí tạo mùi hôi, máy bơm chỉ làm nhiệm vụ hút nước bẩn đó lên.
6. Đặt hàng tư vấn cấu hình bơm và vạch tuyến bể ngầm ở đâu uy tín?
Quý đối tác hãy kết nối thẳng tới nhà máy sản xuất máy bơm tại TPHCM Đại Thắng Lợi qua số 09 7557 1333. Kỹ sư sẽ hỗ trợ bạn đặt hàng máy bơm trực tiếp nhà máy, tính toán thể tích hố tụ thủy và cấu hình dòng máy bơm công nghiệp TPHCM đồng bộ nhất.
7. Phao điện cực radar khác gì phao cơ bóng nhựa truyền thống?
Phao cơ bằng bóng nhựa dùng lực đẩy nổi để đóng ngắt màng cao su, rất dễ kẹt hỏng sinh tràn nước. Phao điện cực hoặc radar dùng sóng siêu âm 4-20mA để đo khoảng cách mặt nước cực kỳ chính xác, truyền tín hiệu số về tủ PLC ngắt bơm.
8. Hiện tượng xâm thực (Cavitation) máy bơm có liên quan gì đến đáy bồn?
Có liên quan trực tiếp. Nếu ống hút đặt quá sát mặt đáy hoặc sát góc tường, ma sát sẽ tạo ra lốc xoáy (vortex) hút bọt khí quyển vào guồng sên. Bọt khí nổ tung trong màng nước tạo ra xâm thực phá nát cánh quạt bơm ly tâm.
9. Có bắt buộc phải sơn màng Epoxy cho vách hầm bê tông bể ngầm không?
Bắt buộc. Bê tông có cấu trúc mao dẫn lỗ xốp. Nếu không quét sơn Epoxy chuẩn Food-Grade, nước ngầm bẩn từ ngoài sẽ ngấm vào trong, và rêu mốc sẽ cắm rễ vào vách bê tông gây ô nhiễm nguồn nước sinh hoạt.
10. Tại sao cụm van lupe hút nước lại treo lơ lửng cách đáy hầm 1 mét?
Khoảng cách 1 mét dưới đáy đó được khóa chết làm dung tích dự trữ độc quyền cho trạm bơm PCCC. Cụm bơm sinh hoạt bị treo cao hơn để khi hút đến ngưỡng đó sẽ ngắt, đảm bảo luôn có nước cứu hỏa khi cháy nổ.
11. Bể ngầm quá lớn gây lãng phí, nhưng bể quá nhỏ thì gặp nguy hiểm gì?
Bể quá nhỏ sẽ khiến máy bơm hút cạn nước rất nhanh vào giờ cao điểm, gây mất nước toàn chung cư. Đồng thời, máy bơm phải chạy lắt nhắt liên tục (hunting) chờ nước thủy cục cấp bù, dẫn đến om dòng cháy stator motor.
12. Vì sao hiện nay các tháp siêu cao tầng không thiết kế bồn mái khổng lồ nữa?
Đổ đầy nước vào một bồn mái khổng lồ sẽ tạo ra tải trọng tĩnh hàng trăm tấn, đòi hỏi móng tháp phải cực kỳ kiên cố tốn nhiều tiền đổ bê tông. Ứng dụng biến tần VFD cho bơm tầng giúp thu nhỏ bồn mái lại, tối ưu chi phí M&E.
