Đồng Hồ Đo Áp Suất (Manometer) Và Thiết Bị Giám Sát Hệ Thống Bơm Chung Cư

Để thiết lập một phòng bơm vận hành trơn tru, kỹ sư cần đối chiếu các chỉ số trên đồng hồ này với nền tảng áp suất nước chung cư bình thường. Sự kết hợp giữa khả năng đo lường chính xác và cấu hình chọn bơm theo số tầng chính là bí quyết tạo nên một tổ hợp bơm nước chung cư an toàn tuyệt đối trước mọi biến thiên thủy lực.

1. Khái niệm và vai trò của đồng hồ đo áp suất bơm chung cư

Về mặt học thuật, quý kỹ sư có thể tìm hiểu cấu trúc cốt lõi tại Áp kế – Wikipedia. Trong môi trường chung cư cao tầng, hệ thống đường ống luôn phải chịu sức ép khổng lồ. Thiết bị này giúp hiển thị lực ép đó thành các con số định lượng cụ thể (Bar, psi, kg/cm²).

1.1 Nguyên lý hoạt động của ống Bourdon cơ học

Hầu hết manometer chung cư đều sử dụng ống Bourdon (một ống đồng hình bán nguyệt). Khi nước nén vào, ống có xu hướng duỗi thẳng ra. Mức độ duỗi này kéo theo các bánh răng bánh răng truyền động, làm kim đồng hồ quay lên các vạch số tương ứng.

Để đảm bảo các trị số đo lường trên áp kế cơ học luôn trùng khớp với biên độ thiết kế, hệ thống ống dẫn và thiết bị giám sát cần được đồng bộ hóa chặt chẽ cùng các dòng máy bơm công nghiệp TPHCM chính quy, giải quyết triệt để rủi ro xung sốc búa nước gây sai lệch kim quay.

1.2 Mục đích giám sát chênh lệch áp (Delta P)

Việc lắp đồng hồ không chỉ để xem cho đẹp. Sự chụt áp (ΔP) bất thường giữa đầu đẩy và đầu hút của máy ly tâm là dấu hiệu sống còn báo hiệu rác đã làm tắc nghẽn lupe đáy bể.

2. Cấu tạo chi tiết của Manometer chung cư chuẩn M&E

Một chiếc đồng hồ đo áp suất bơm chung cư công nghiệp được chế tác tinh xảo để chống lại sự rung giật từ tần số 50Hz của mô tơ máy bơm.

2.1 Vật liệu vỏ inox và ống đồng thau nội tại

Vỏ ngoài đồng hồ phải được làm bằng Inox 304 hoặc 316. Tuy nhiên, phần chân ren kết nối và ống Bourdon bên trong có thể làm bằng hợp kim đồng (Brass) để tiết kiệm chi phí, vì nước sinh hoạt không có tính ăn mòn hóa học cao.

2.2 Chân kết nối ren chuẩn hệ mét trong M&E

Chuẩn ren phổ biến nhất cho manometer chung cư tại Việt Nam là NPT hoặc BSP, với kích thước chân ren thường gặp là 1/4 inch (DN8) hoặc 1/2 inch (DN15). Có hai dạng chính là chân đứng (lắp trên ống) và chân sau (lắp gắn bảng tủ điện).

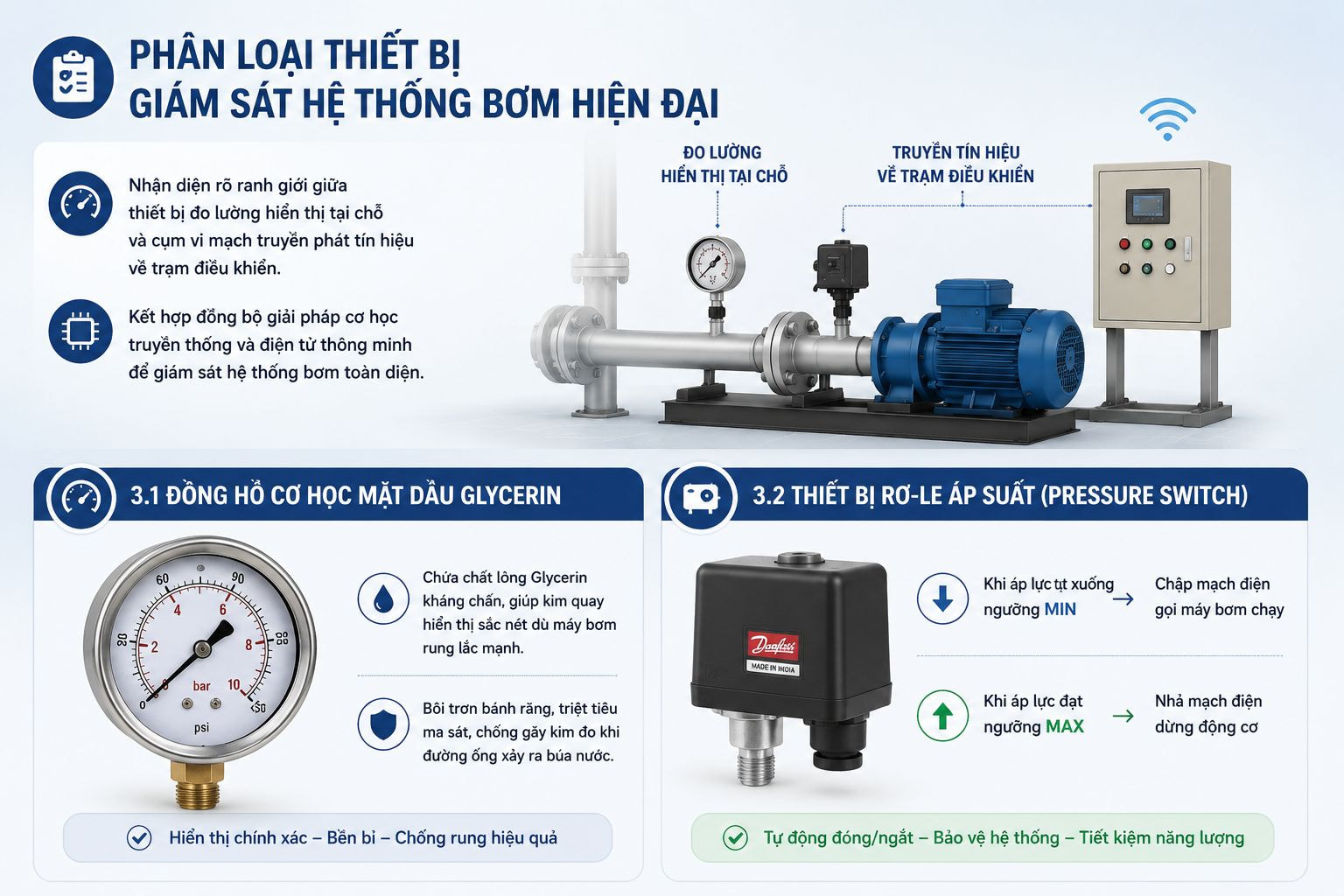

3. Phân loại thiết bị giám sát hệ thống bơm hiện đại

Để giám sát hệ thống bơm một cách toàn diện, nhà thầu phải áp dụng song song cả giải pháp cơ học truyền thống lẫn điện tử thông minh.

3.1 Đồng hồ cơ học mặt dầu Glycerin

Khác với đồng hồ mặt khô, đồng hồ mặt dầu chứa dung dịch Glycerin hoặc Silicone. Dầu có tác dụng bôi trơn bánh răng, triệt tiêu ma sát và chống gãy kim đo khi đường ống xảy ra búa nước.

3.2 Thiết bị Rơ-le áp suất (Pressure Switch)

Khác với đồng hồ chỉ để nhìn, rơ-le (như Danfoss hay Autosigma) có các tiếp điểm má vít. Khi áp lực tụt xuống ngưỡng Min, nó chập mạch điện gọi máy bơm chạy. Khi áp lực đầy ngưỡng Max, nó nhả mạch để dừng động cơ.

4. Tiêu chuẩn kỹ thuật chọn mua đồng hồ đo áp suất

Một chiếc đồng hồ đo áp suất bơm chung cư đắt tiền chưa chắc đã tốt nếu chọn sai thang đo so với nhu cầu thực tế của trạm M&E.

Tổng hợp 5 thông số kỹ thuật cốt lõi để chọn mua đồng hồ áp suất cơ điện:

• Entity (Dải đo áp suất Scale): Là giới hạn con số hiển thị trên mặt kính, giúp kỹ sư tính toán biên độ dao động an toàn để kim không bị kịch trần.
• Entity (Kích thước mặt kính Dial size): Là đường kính hiển thị (như 63mm hoặc 100mm), giúp người vận hành có thể đọc thông số rõ ràng từ khoảng cách xa 3 mét.
• Entity (Dung dịch giảm chấn Glycerin): Là lớp dầu nhớt điền đầy bên trong vỏ, giúp hấp thụ toàn bộ rung động cơ học truyền từ bệ máy bơm lên ống góp.
• Entity (Cấp bảo vệ chống bụi nước IP65): Là tiêu chuẩn vỏ bọc kín nước bách phân, giúp cụm bánh răng không bị kẹt cứng do độ ẩm ướt ở khu vực tầng hầm B2.
• Entity (Sai số độ chính xác Accuracy): Là tỷ lệ chênh lệch cho phép (thường là 1.6% hoặc 1.0%), giúp đảm bảo con số hiển thị sát nhất với tĩnh áp thực tế bên trong lõi ống.

Áp dụng đúng các tiêu chuẩn này giúp đồng hồ bền bỉ trên 5 năm sử dụng.

4.1 Quy tắc chọn dải đo (Scale) gấp đôi tĩnh áp làm việc

Nguyên tắc M&E: Áp suất làm việc thực tế chỉ nên nằm ở 1/2 hoặc 2/3 mặt thang đo. Ví dụ, trạm bơm hoạt động ở áp lực 5 Bar, bạn bắt buộc phải mua đồng hồ có dải đo từ 0-10 Bar (chứ không phải loại 0-6 Bar).

5. Nguyên tắc lắp đặt đồng hồ trên mạng lưới ống

Đồng hồ đo áp suất bơm chung cư không được phép cắm trực tiếp trần trụi vào lỗ ren mặt bích, vì những xung chấn của motor ly tâm sẽ phá hủy nó nhanh chóng.

Tuân thủ 5 nguyên tắc thi công cơ khí giúp bảo vệ cụm đồng hồ đo áp:

• Entity (Sử dụng ống Siphon uốn cong): Là đoạn ống thép bẻ hình chữ U hoặc xoắn ốc chữ O, giúp tản nhiệt và tạo ra một vùng chất lỏng đệm trước khi nước chạm vào đồng hồ.
• Entity (Gắn van cách ly Isolation Valve): Là chiếc van bi nhỏ bằng đồng thau lắp ở chân đế, giúp thợ bảo trì có thể tháo đồng hồ ra sửa mà không cần cúp nước toàn hệ thống.
• Entity (Quấn băng tan Teflon chân ren): Là lớp cao su non bọc quanh các rãnh kim loại xoắn ốc, giúp bít kín hoàn toàn mọi khe hở siêu vi chặn đứng rủi ro rỉ nước mao dẫn.
• Entity (Lắp đặt vuông góc trục ống): Là việc định hướng mặt kính đồng hồ thẳng đứng lên trên 90 độ, giúp kim trọng trường không bị lệch tâm gây sai số hiển thị.
• Entity (Đặt sau van một chiều lá lật): Là điểm trích ren nằm phía trên cụm xả họng đẩy, giúp đồng hồ giữ lại được áp suất tĩnh của mạng lưới ngay cả khi máy bơm đã dừng.

Thi công đúng sơ đồ trên giúp thiết bị đo lường hoạt động chính xác tuyệt đối.

5.1 Tác dụng của ống Siphon đuôi lợn giảm sốc

Ống Siphon xoắn vòng tạo ra một “khúc cua” đọng nước nguội. Nó vừa giảm nhiệt độ (nếu dùng cho nước nóng) vừa triệt tiêu lực giật của búa nước, là lá chắn cuối cùng bảo vệ đồng hồ.

6. Vai trò của cảm biến áp suất (Pressure Transmitter) tự động hóa

Trong hệ thống giám sát hệ thống bơm hiện đại, cảm biến áp suất đã thay thế rơ-le cơ học để mang lại độ chính xác tuyến tính theo thời gian thực (Real-time).

6.1 Chuẩn giao tiếp Analog 4-20mA công nghiệp

Khác với đồng hồ cơ chỉ để nhìn, Pressure Transmitter phát ra một dòng điện. Áp suất 0 Bar tương ứng dòng 4mA, áp suất 10 Bar tương ứng dòng 20mA. Tủ điện trung tâm sẽ đọc dải điện áp này để hiểu áp lực nước hiện tại là bao nhiêu.

6.2 Kết hợp vòng lặp kín (Closed-loop) với biến tần VFD

Cảm biến áp suất liên tục báo cáo (Feedback) về biến tần VFD. Nếu cư dân tắm nhiều (áp tụt), VFD sẽ tự tăng tần số lên 50Hz. Nếu đêm khuya ít người dùng (áp cao), VFD tự hạ tần số về 30Hz chạy nền tĩnh lặng.

7. Tích hợp nền tảng giám sát từ xa BMS (Building Management System)

Thời đại 4.0, các kỹ sư không cần cầm đèn pin lội xuống hầm để đọc từng chiếc đồng hồ nữa. Mọi thông số từ cảm biến đều được kéo cáp RS485 về màn hình máy tính.

Hệ thống 5 lợi ích vượt trội khi áp dụng công nghệ giám sát tòa nhà:

• Entity (Hiển thị biểu đồ Real-time): Là đồ thị đường gấp khúc vẽ lại lưu lượng tiêu thụ nước từng phút, giúp nhận diện quy luật khung giờ cao điểm của toàn bộ tháp.
• Entity (Cảnh báo Alarm quá áp suất): Là chuông chớp nháy màu đỏ trên màn hình HMI, giúp gọi nhân viên bảo vệ xuống tắt khẩn cấp máy ly tâm khi van giảm áp bị hỏng.
• Entity (Lưu trữ lịch sử Data Logger): Là bộ nhớ đám mây ghi lại tĩnh áp của 365 ngày qua, giúp kỹ sư đối chiếu thông số tìm ra quy luật mài mòn của trục cánh quạt.
• Entity (Điều khiển On/Off từ xa): Là cụm nút bấm ảo trên phần mềm PC, giúp ban quản lý khởi động hoặc khóa van máy bơm chữa cháy mà không cần chạy xuống tận nơi.
• Entity (Tích hợp đo mức nước bể ngầm): Là sự đồng bộ dữ liệu giữa cảm biến áp suất đầu đẩy và radar đo độ sâu bể hầm, giúp đánh giá toàn diện năng lượng dự trữ M&E.

Trang bị BMS giúp chung cư nâng tầm thành tòa nhà thông minh Smart Building.

7.1 Thuật toán PID xử lý tín hiệu thông minh

PID (Proportional Integral Derivative) tính toán khoảng cách giữa áp suất thực tế cảm biến báo về và Áp suất mục tiêu (Set-point). Sự sai lệch này được PID triệt tiêu bằng cách điều khiển tốc độ máy ly tâm bám sát đường thẳng lý tưởng.

8. Những sự cố hư hỏng đồng hồ đo áp suất bơm chung cư phổ biến

Một chiếc đồng hồ áp lực hỏng không chỉ khiến bạn “mù” thông số, mà nó có thể trở thành lỗ thủng gây lụt phòng bơm nếu bị nổ mặt kính.

Điểm danh 5 nguyên nhân cơ học phá hủy đồng hồ đo áp suất nhanh nhất:

• Entity (Lỗi kim quay rung lắc liên hồi): Là hiện tượng kim đo giật rung không dừng lại ở một số cố định, giúp nhận biết dung dịch dầu Glycerin bên trong vỏ đã bị cạn kiệt rò rỉ.
• Entity (Rạn nứt ống Bourdon nội tại): Là vết xé kim loại bên trong do búa nước thủy lực dội ngược liên tục, giúp nước xịt thẳng ra mặt kính làm mờ đục toàn bộ thông số hiển thị.
• Entity (Kim bị kẹt không về vạch số 0): Là lỗi dão lực đàn hồi do phải hoạt động kịch trần 100% dải đo trong thời gian dài, giúp kỹ sư biết phải mua đồng hồ mới có dải Scale lớn hơn.
• Entity (Xì nước tại chân ren kết nối): Là sự cố bung màng keo Teflon do lực rung từ bệ máy bơm ly tâm truyền sang, giúp thợ bảo trì phải tháo ra quấn lại cao su non và siết chặt khóa cờ lê.
• Entity (Chết chip cảm biến Transmitter): Là tình trạng vi mạch 4-20mA bị cháy chập do sét đánh lan truyền hoặc đấu nhầm cực điện, giúp làm tê liệt hoàn toàn chức năng tự động hóa của biến tần VFD.

Xử lý ngay các lỗi này giúp khôi phục đôi mắt của hệ thống M&E.

8.1 Khắc phục sự cố đồng hồ bị đọng hơi sương mặt kính

Cần tháo đồng hồ ra, rút chốt cao su nhỏ trên đỉnh vỏ inox để xả bớt áp lực hơi ngưng tụ, lau khô và châm thêm dầu Glycerin nếu cần thiết. Việc bảo vệ chuẩn IP65 là bắt buộc.

9. Quy trình kiểm định và hiệu chuẩn Manometer định kỳ

Đồng hồ áp suất, đặc biệt trong hệ thống PCCC, phải được kiểm định bởi trung tâm kiểm định Đo lường Chất lượng. Nếu báo sai, hậu quả sẽ là máy bơm quá tải làm nổ đường ống.

9.1 Đối chiếu kim đo với thiết bị thử áp Master Gauge

Kỹ thuật viên sẽ nén áp bằng tay bơm tay. Nếu đồng hồ Master báo 5.0 Bar, mà đồng hồ của tòa nhà báo 4.5 Bar (sai số > 1.6%), chiếc đồng hồ đó lập tức bị dán tem không đạt chuẩn và buộc phải hủy bỏ.

9.2 Chu kỳ kiểm định an toàn 12 tháng theo luật định

Hàng năm, ban quản lý phải tháo cụm đồng hồ đo áp suất bơm chung cư đem đi hiệu chuẩn lại, hoặc mời kỹ thuật viên mang vali hiệu chuẩn điện tử đến tận phòng bơm tầng hầm để test trực tiếp tại chỗ.
