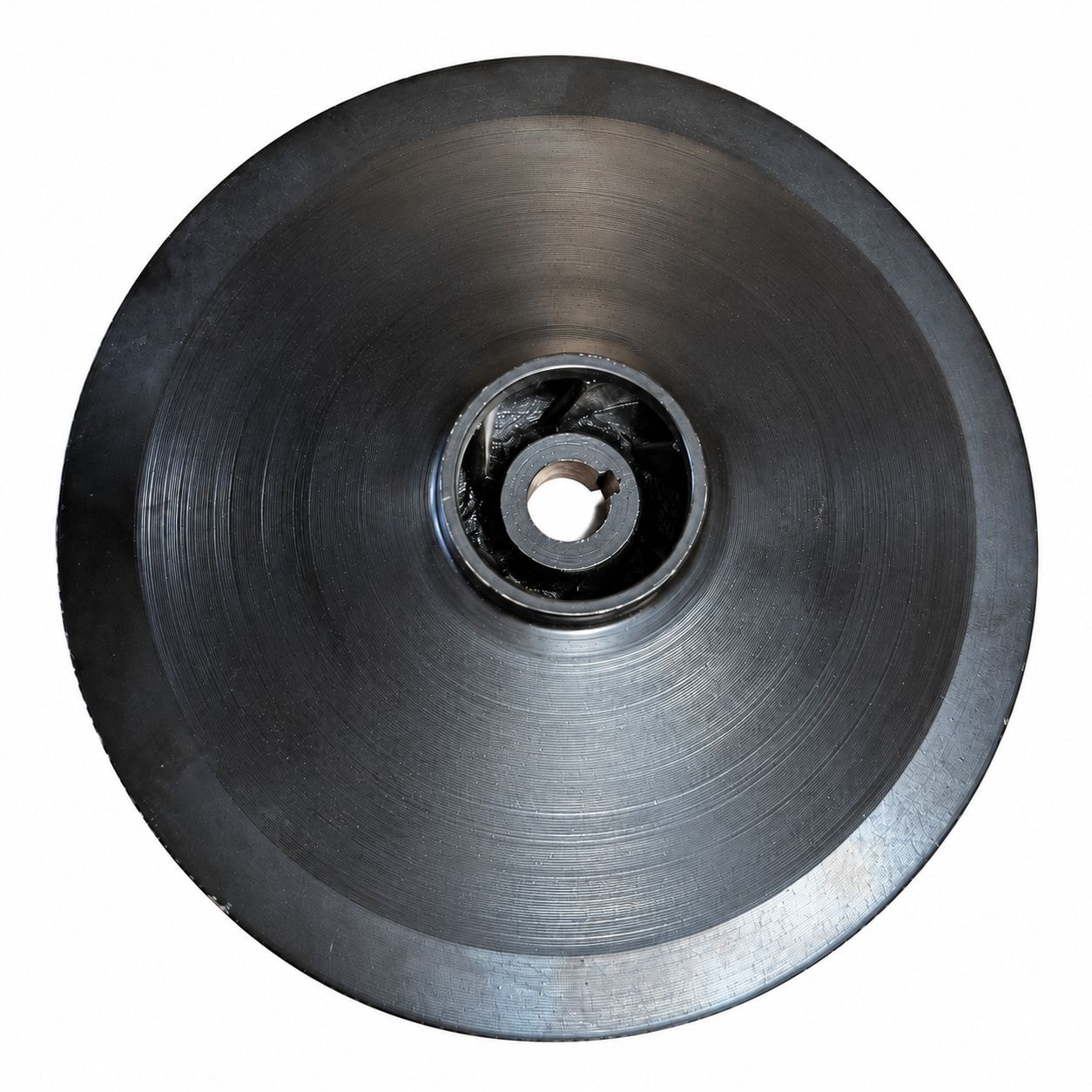

Cánh Bơm chìm BC 10-35

Linh kiện bơm chìm BC 10-35 là cánh quạt nước bằng nhôm dùng cho máy bơm chìm BC 10-35, có đường kính ngoài 166 mm, họng 42,5 mm và khe 8 mm, giúp bạn thay đúng cánh khi cánh cũ đã mòn hoặc hỏng.

Sản phẩm trên trang là chi tiết cánh quạt nước, không phải máy bơm nguyên chiếc. Khi đặt hàng, bạn đối chiếu đủ ba số đo để tránh nhầm với cánh gần giống.

Thông số linh kiện bơm chìm BC 10-35

Thông số linh kiện bơm chìm BC 10-35 là bộ ba kích thước gồm đường kính ngoài 166 mm, đường kính họng 42,5 mm và độ rộng khe 8 mm trên cánh quạt nước bằng nhôm, giúp nhận diện đúng cánh của model này.

Ký hiệu BC 10-35 trên linh kiện

BC 10-35 là ký hiệu model máy bơm mà cánh này lắp vào, giúp phân biệt với cánh của các model cùng nhóm như BC 10-28, BC 8-25 và BC 6-20.

Khi đặt linh kiện bơm chìm BC 10-35, bạn nên báo đúng ký hiệu model của máy đang dùng. Riêng tên model vẫn chưa đủ, vì ba model nhóm BC có cánh rất giống nhau.

Lỗ trục cần đo thêm trên cánh cũ

Lỗ trục là lỗ ở tâm cánh dùng để lắp cánh vào trục bơm, giúp cánh quay cùng với trục.

Ý nghĩa của ba kích thước trên cánh quạt nước

Ba kích thước của cánh quạt nước là đường kính ngoài, đường kính họng và độ rộng khe, giúp mô tả hình dạng làm việc của một cánh bơm bằng ba con số dễ đo.

Đường kính ngoài 166 mm

Đường kính ngoài là khoảng cách đo qua tâm cánh, từ mép vành bên này sang mép vành bên kia, giúp xác định cánh có lắp vừa buồng bơm hay không.

Ở cùng một tốc độ quay, cánh có đường kính lớn hơn thì mép cánh chuyển động nhanh hơn. Đây là quy luật hình học chung của mọi chi tiết quay.

Đường kính họng 42,5 mm

Đường kính họng là kích thước tại miệng hút của cánh, nơi nước đi vào cánh, giúp cánh khớp với cửa hút của buồng bơm.

Độ rộng khe 8 mm

Độ rộng khe là bề rộng của khe thoát nước ở mép ngoài cánh, giúp xác định phần cửa mà nước đi ra khỏi cánh.

Năm hạng mục dưới đây tóm tắt những gì cần nắm về linh kiện bơm chìm BC 10-35:

• Đường kính ngoài 166 mm: số đo lớn nhất của cánh, dùng để kiểm tra cánh có vừa buồng bơm.
• Đường kính họng 42,5 mm: số đo tại miệng hút, nơi nước bắt đầu đi vào cánh.
• Độ rộng khe 8 mm: số đo tại mép ngoài, nơi nước rời khỏi cánh.
• Vật liệu nhôm: kim loại làm cánh, quyết định khối lượng và khả năng chịu môi trường nước.
• Lỗ trục: lỗ ở tâm cánh để lắp vào trục, cần đo trên cánh cũ khi đặt hàng.

So sánh linh kiện bơm chìm BC 10-35 với cánh BC 10-28, BC 8-25 và BC 6-20

So sánh kích thước cánh là cách đặt cánh của bốn model nhóm BC cạnh nhau theo cùng ba số đo, giúp tránh đặt nhầm và lắp nhầm giữa các cánh có hình dạng gần giống nhau.

Ba cánh cùng đường kính 166 mm, khác độ rộng khe

Lắp nhầm cánh là lỗi đặt cánh của model này vào model khác, khiến cho bơm làm việc sai so với thiết kế ban đầu.

Cánh BC 10-35, BC 10-28 và BC 8-25 có cùng đường kính ngoài 166 mm và cùng đường kính họng 42,5 mm. Trong ba số đo, chỉ có độ rộng khe khác nhau: 8 mm, 5 mm và 3 mm.

Cánh BC 6-20 cùng khe 8 mm nhưng đường kính nhỏ hơn

Cánh BC 6-20 là cánh nhôm có khe 8 mm giống cánh BC 10-35 nhưng đường kính ngoài chỉ 123 mm, giúp bạn phân biệt hai cánh ngay từ số đo đầu tiên.

Chênh lệch đường kính ngoài giữa hai cánh là 43 mm. Đường kính họng cũng khác: 44 mm ở cánh BC 6-20 và 42,5 mm ở linh kiện bơm chìm BC 10-35.

Vật liệu nhôm của cánh quạt nước

Nhôm là kim loại nhẹ được dùng làm linh kiện bơm chìm BC 10-35, giúp cánh nhẹ hơn so với cánh cùng kích thước làm bằng gang hoặc thau.

Cánh nhẹ thì phần quay gắn trên trục cũng nhẹ theo.

Lưu ý về môi trường nước khi dùng cánh nhôm

Ăn mòn là hiện tượng kim loại bị phá hủy dần do phản ứng với môi trường, khiến cho cánh mỏng đi và sai lệch kích thước.

Nhôm phản ứng được với cả axit mạnh lẫn kiềm mạnh. Vì vậy, nếu nguồn nước có hóa chất, nước mặn hoặc lẫn nhiều cát, bạn nên hỏi kỹ thuật trước khi đặt linh kiện bơm chìm BC 10-35.

Vai trò của cánh quạt nước trong máy bơm chìm

Cánh quạt nước là chi tiết quay tạo ra dòng chảy trong máy bơm, giúp biến chuyển động quay của động cơ thành dòng nước có áp lực.

Bơm ly tâm là nhóm máy bơm dùng cánh quay để tạo áp lực. Ba số đo của linh kiện bơm chìm BC 10-35 ứng với ba vị trí trên đường đi của nước: họng, mép ngoài và khe.

Đường đi của nước qua cánh

Đường đi của nước là chuỗi năm chặng từ cửa hút đến ống xả, giúp bạn hình dung vai trò của từng kích thước cánh.

1. Nước vào họng cánh: nước đi qua cửa hút và vào cánh tại vùng tâm.
2. Cánh quay cuốn nước: các lá cánh kéo nước quay theo trục.
3. Nước văng ra mép ngoài: lực ly tâm đẩy nước từ tâm ra vành cánh.
4. Nước thoát qua khe: nước rời cánh ở mép ngoài, qua khe thoát.
5. Buồng bơm gom nước: buồng bơm thu dòng nước và dẫn vào ống xả.

Vì cánh trực tiếp tạo ra dòng chảy, linh kiện bơm chìm BC 10-35 bị mòn hoặc sai kích thước sẽ làm bơm ra nước kém đi.

Cách đo cánh cũ trước khi đặt linh kiện

Đo cánh cũ là thao tác dùng thước cặp lấy lại ba kích thước trên cánh đang dùng, giúp xác nhận đúng model trước khi đặt linh kiện bơm chìm BC 10-35.

Các bước đo cánh

Quy trình đo cánh là sáu bước làm theo thứ tự cố định, đảm bảo an toàn điện và cho số đo đáng tin.

1. Ngắt điện: cắt nguồn và rút phích trước khi đưa bơm lên khỏi nước.
2. Tháo và làm sạch cánh: việc tháo nên do thợ có chuyên môn làm, sau đó lau sạch cặn bám.
3. Đo đường kính ngoài: đặt thước cặp qua tâm cánh, lấy số lớn nhất.
4. Đo đường kính họng: đo tại miệng hút của cánh, ghi rõ đo lọt lòng hay phủ bì.
5. Đo độ rộng khe: đo bề rộng khe thoát nước ở mép ngoài cánh.
6. Đối chiếu số đo: so với bộ số 166 mm, 42,5 mm và 8 mm của linh kiện bơm chìm BC 10-35.

Khi số đo bị lệch do mòn

Sai lệch do mòn là hiện tượng cánh đã dùng lâu cho số đo khác với cánh mới, khiến cho việc đối chiếu chỉ bằng thước dễ nhầm.

Khi số đo lệch nhiều, bạn nên gửi ảnh hai mặt cánh và ảnh nhãn máy để kỹ thuật kiểm tra thêm.

Dấu hiệu cần kiểm tra và thay cánh quạt nước

Dấu hiệu cánh hỏng là những thay đổi bất thường khi bơm chạy, dẫn đến lượng nước giảm và máy làm việc không ổn định.

Biểu hiện khi bơm đang chạy

Biểu hiện vận hành là các thay đổi bạn nghe và thấy được, gây ra nghi ngờ đầu tiên về tình trạng cánh.

• Nước ra yếu: lượng nước giảm rõ dù nguồn nước và đường ống không đổi.
• Bơm rung: thân bơm rung mạnh hơn bình thường.
• Tiếng ồn lạ: có tiếng cọ hoặc tiếng gõ khi máy chạy.
• Dòng điện bất thường: dòng đo được khác hẳn lúc máy còn tốt.
• Chạy mà không ra nước: động cơ quay nhưng ống xả không có nước.

Các biểu hiện này cũng có thể đến từ ống tắc, nguồn điện yếu hoặc cửa hút bị rác che. Muốn kiểm chứng bơm có giảm lưu lượng thật hay không, bạn tham khảo cách đo lưu lượng và cột áp máy bơm tại hiện trường.

Biểu hiện khi nhìn trực tiếp cánh

Hư hỏng nhìn thấy được là mép cánh mòn, bề mặt rỗ, vết nứt hoặc lỗ trục bị lỏng, khiến cho cánh không còn đúng kích thước ban đầu.

Bạn có thể đo lại cánh rồi so với bộ số 166 mm, 42,5 mm và 8 mm của linh kiện bơm chìm BC 10-35 để biết cánh đã mòn đến đâu.

Lưu ý khi thay linh kiện cho bơm chìm

Quy tắc thay cánh là nhóm lưu ý về điện và về làm kín khi tháo mở bơm chìm, giúp bảo vệ người làm và giữ máy kín nước sau khi lắp lại.

An toàn điện khi tháo lắp

An toàn điện là yêu cầu đầu tiên vì bơm chìm làm việc trong nước, đảm bảo không có dòng rò ra môi trường xung quanh.

• Ngắt điện: cắt nguồn và rút phích trước khi chạm vào bơm.
• Đưa bơm lên bờ: tháo lắp ở nơi khô ráo, không thao tác khi bơm còn trong nước.
• Không kéo bằng dây điện: dùng dây hoặc xích chịu lực để nâng hạ bơm.
• Thợ có chuyên môn: giao việc tháo mở cho người hiểu kết cấu bơm chìm.
• Chống giật và nối đất: kiểm tra aptomat chống dòng rò và dây tiếp đất trước khi chạy lại.

Kiểm tra sau khi lắp cánh mới

Kiểm tra sau lắp là bước xác nhận cánh quay tự do và bơm kín nước, giúp phát hiện lỗi lắp trước khi đưa máy vào làm việc.

Sau khi lắp linh kiện bơm chìm BC 10-35, hãy quay trục bằng tay để chắc cánh không cọ vào buồng bơm. Sau đó cho bơm ngập nước rồi mới chạy thử.

Bảo trì bơm chìm sau khi thay linh kiện

Bảo trì định kỳ là việc kiểm tra bơm theo lịch thay vì đợi đến lúc hỏng, giúp phát hiện sớm cánh mòn và các rủi ro về điện.

Các hạng mục nên kiểm tra

Hạng mục kiểm tra là năm điểm trên bơm cần xem lại mỗi lần bảo trì, giúp bạn không bỏ sót phần dễ hư.

• Dây điện và đầu nối: tìm vết nứt, vết cắt hoặc chỗ hở lớp vỏ bọc.
• Cách điện động cơ: nhờ thợ điện đo cách điện bằng dụng cụ chuyên dùng.
• Cánh quạt nước: xem mép cánh, bề mặt cánh và đo lại ba kích thước.
• Cửa hút: gỡ rác, dây và túi ni lông bám quanh cửa hút.
• Bu lông và vị trí treo: siết lại chỗ lỏng, kiểm tra dây hoặc xích treo.

Sau khi thay linh kiện bơm chìm BC 10-35, tần suất bảo trì vẫn phụ thuộc vào nguồn nước và số giờ chạy mỗi ngày. Nước càng nhiều cặn thì càng nên kiểm tra thường xuyên hơn.

Khi nào nên gọi kỹ thuật?

Thời điểm nên gọi kỹ thuật là khi bơm có dấu hiệu rò điện, kẹt cánh hoặc số đo cánh lệch rõ so với thông số, giúp tránh hư hỏng lan sang động cơ. Bạn có thể xem thêm chính sách bảo hành của Đại Thắng Lợi trước khi gửi máy.

Cách đặt mua linh kiện bơm chìm BC 10-35

Thông tin đặt hàng là bộ dữ kiện về cánh cũ mà bạn gửi cho Đại Thắng Lợi khi hỏi mua linh kiện bơm chìm BC 10-35, giúp hai bên đối chiếu đúng cánh trước khi chốt đơn.

Thông tin nên gửi khi đặt hàng

Bộ thông tin đặt hàng là năm mục mô tả cánh cần mua, giúp việc đối chiếu nhanh và tránh đặt sai linh kiện.

• Tên model: ký hiệu model của máy bơm đang dùng.
• Ba số đo: đường kính ngoài, đường kính họng và độ rộng khe của cánh cũ.
• Lỗ trục: đường kính lỗ và kiểu ghép với trục.
• Ảnh chụp: ảnh hai mặt cánh và ảnh nhãn máy.
• Số lượng: số cánh cần đặt cho lần mua này.

Đối chiếu khi nhận hàng

Đối chiếu khi nhận hàng là bước đo lại cánh mới trước khi lắp, đảm bảo linh kiện bơm chìm BC 10-35 đúng với bộ số 166 mm, 42,5 mm và 8 mm.

Kênh liên hệ

Kênh liên hệ là hai đường dây tư vấn qua điện thoại và Zalo của Đại Thắng Lợi, giúp bạn gửi ảnh cánh và số đo ngay trong lúc trao đổi.

Câu hỏi thường gặp về linh kiện bơm chìm BC 10-35

Các câu hỏi dưới đây là những thắc mắc hay gặp khi đặt linh kiện bơm chìm BC 10-35, giúp bạn tra nhanh thông số cánh và cách xử lý từng tình huống.
