Cách Đo Lưu Lượng và Cột Áp Máy Bơm Chính Xác Tại Hiện Trường
Đo lưu lượng và cột áp máy bơm là cần thiết để xác định bơm có vận hành đúng điểm làm việc hay không, đảm bảo hiệu quả hệ thống cấp nước. Việc này đặc biệt quan trọng khi nghiệm thu bơm mới, kiểm tra định kỳ hoặc chẩn đoán bơm hoạt động không đúng thông số thiết kế.
Bài viết này trình bày phương pháp đo tại hiện trường, thiết bị cần chuẩn bị, công thức tính và ngưỡng sai lệch cho phép theo tiêu chuẩn kỹ thuật. Áp dụng được cho bơm ly tâm đa tầng, bơm chìm, bơm lưu lượng lớn trong công nghiệp, tòa nhà và hệ thống PCCC.
Cảnh Báo Kỹ Thuật Quan Trọng
Việc áp dụng sai cách đo Q H máy bơm tại công trình, đặc biệt là việc duy trì trạng thái đóng van (Shut-off) quá 2 phút khi đo cột áp tối đa, có thể gây quá nhiệt nước cục bộ. Hiện tượng này dẫn đến xâm thực (cavitation) làm vỡ nát hoàn toàn phớt cơ khí và cánh guồng.
Lưu Lượng và Cột Áp Là Gì, Tại Sao Phải Đo
Trước khi thực hành đo, cần hiểu rõ hai thông số này phản ánh điều gì trong vận hành thực tế.
Lưu lượng (Q) là thể tích chất lỏng mà bơm vận chuyển được trong một đơn vị thời gian. Đơn vị thông dụng là m³/h (mét khối trên giờ) hoặc lít/phút. Lưu lượng phản ánh khả năng “vận chuyển” của bơm, quyết định xem hệ thống có đủ nước cho nhu cầu sử dụng hay không.
Cột áp (H) là áp lực mà bơm tạo ra để đẩy chất lỏng di chuyển qua toàn bộ hệ thống ống, vượt qua chênh lệch cao độ và tổn thất ma sát. Đơn vị là mét cột nước (mH₂O) hoặc bar. Cột áp quyết định bơm có đủ “sức” để đưa nước lên tầng cao, qua đường ống dài hay vượt qua thiết bị lọc hay không.
Hai thông số này không độc lập: khi cột áp tăng, lưu lượng giảm và ngược lại, theo đường cong đặc tính (H-Q curve) của từng model bơm. Đo cả hai cùng lúc tại hiện trường mới xác định được chính xác điểm vận hành thực tế có khớp với điểm thiết kế hay không.
Theo định nghĩa kỹ thuật về máy bơm trên Wikipedia, điểm vận hành là giao điểm giữa đường cong bơm và đường cong tổn thất hệ thống. Việc đo kiểm giúp xác nhận điểm này có nằm trong vùng hiệu suất cao nhất (BEP) hay không.
Lựa Chọn Thiết Bị Để Đo Lưu Lượng Và Cột Áp Máy Bơm
Lựa chọn thiết bị đo phù hợp với kích thước ống và điều kiện hiện trường sẽ quyết định độ chính xác của kết quả.
Danh Sách Các Dụng Cụ Chẩn Đoán Tại Hiện Trường
Để bắt bệnh hoặc nghiệm thu hệ thống, bắt buộc phải có: Đồng hồ áp suất cơ học hoặc cảm biến điện tử để đo cột áp; Lưu lượng kế điện từ hoặc sóng siêu âm kẹp ngoài. Ngoài ra, ampe kìm và máy đo tốc độ vòng quay (Tachometer laser) là các công cụ phụ trợ không thể thiếu để đối chiếu công suất motor so với Catalog.
Thông số cần đo
Thiết bị công nghiệp phổ biến
Ưu nhược điểm & Ứng dụng thực tế
Đo Áp suất / Cột áp (H)
Đồng hồ cơ Bourdon / Pressure Transmitter
Lắp đặt rẻ, độ bền cao. Tuy nhiên dễ bị rung lắc kim nếu lắp quá sát khuỷu co ống.
Đo Lưu lượng Di động (Q)
Đồng hồ siêu âm kẹp ngoài (Clamp-on)
Công cụ “thần thánh” của thợ bảo trì: Không cần cắt ống, không cần dừng máy, đo xuyên vỏ thép.
Đo Lưu lượng Cố định (Q)
Lưu lượng kế bơm nước dạng điện từ
Độ chính xác cao nhất (sai số <0.5%). Yêu cầu phải cắt đường ống để nối bích lắp đặt cố định.

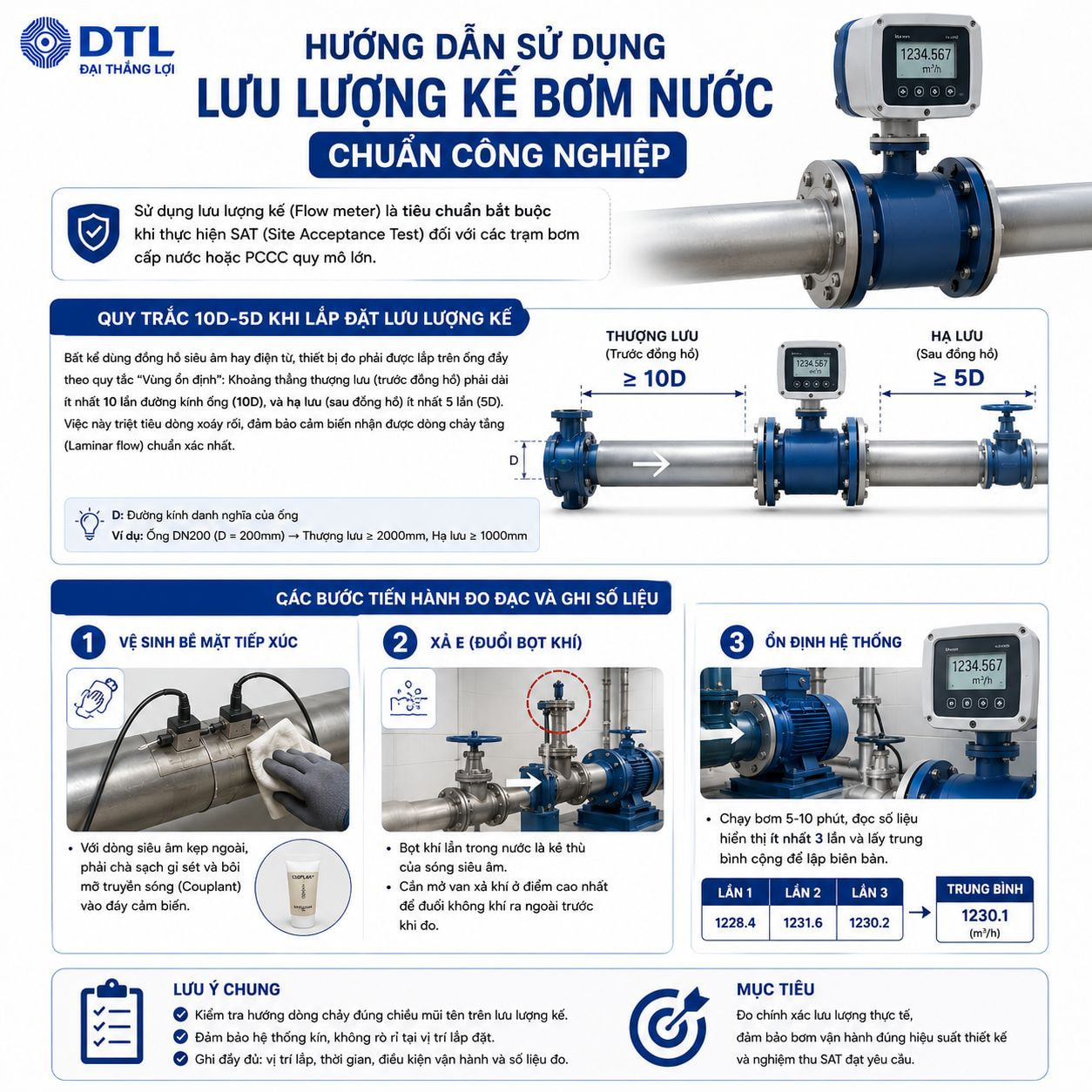

Hướng Dẫn Sử Dụng Lưu Lượng Kế Bơm Nước Chuẩn Công Nghiệp
Sử dụng lưu lượng kế (Flow meter) là tiêu chuẩn bắt buộc khi thực hiện SAT (Site Acceptance Test) đối với các trạm bơm cấp nước hoặc PCCC quy mô lớn.
Quy Trắc 10D-5D Khi Lắp Đặt Lưu Lượng Kế
Bất kể dùng đồng hồ siêu âm hay điện từ, thiết bị đo phải được lắp trên ống đẩy theo quy tắc “Vùng ổn định”: Khoảng thẳng thượng lưu (trước đồng hồ) phải dài ít nhất 10 lần đường kính ống (10D), và hạ lưu (sau đồng hồ) ít nhất 5 lần (5D). Việc này triệt tiêu dòng xoáy rối, đảm bảo cảm biến nhận được dòng chảy tầng (Laminar flow) chuẩn xác nhất.
Các bước tiến hành đo đạc và ghi số liệu:
Vệ sinh bề mặt tiếp xúc: Với dòng siêu âm kẹp ngoài, phải chà sạch gỉ sét và bôi mỡ truyền sóng (Couplant) vào đáy cảm biến.
Xả E (Đuổi bọt khí): Bọt khí lẫn trong nước là kẻ thù của sóng siêu âm. Cần mở van xả khí ở điểm cao nhất để đuổi không khí ra ngoài trước khi đo.
Ổn định hệ thống: Chạy bơm 5-10 phút, đọc số liệu hiển thị ít nhất 3 lần và lấy trung bình cộng để lập biên bản.
Mẹo Đo Lưu Lượng Bơm Không Có Đồng Hồ (Phương Pháp Thể Tích)
Tại các công trình dân dụng, hoặc bơm công suất nhỏ, thợ bảo trì hoàn toàn có thể đo chính xác lưu lượng thực tế mà không cần thiết bị đắt tiền.
Cách Tính Toán Bằng Bể Chứa Rất Hiệu Quả
Để đo lưu lượng bơm không có đồng hồ, ta dùng phương pháp đo thể tích (Volumetric method). Cho máy bơm xả nước vào một bồn chứa đã biết chính xác dung tích (V), dùng đồng hồ bấm giây trên điện thoại đo thời gian (t) để bơm đầy bồn. Áp dụng công thức quy đổi: Q (m³/h) = [V (m³) × 3600] / t (giây). Dù thủ công, sai số phương pháp này chỉ khoảng 3-5%.
Bài Tập Tính Nhanh Tại Hiện Trường
Một máy bơm ly tâm được cho xả đầy bồn chứa Inox dung tích 1.500 Lít (tương đương 1.5 m³) trong thời gian là 4 phút 10 giây (tức 250 giây). Tính Q?
Q = (1.5 m³ × 3600) / 250 giây = 21.6 m³/h.
Cách Tính Cột Áp Bơm Qua 2 Đồng Hồ Áp Suất
Một sai lầm rất phổ biến là kỹ sư chỉ nhìn vào áp lực đẩy ra của máy bơm mà quên mất lực cản từ đường ống hút, dẫn đến tính sai hoàn toàn năng lượng bơm.
Công Thức Rút Gọn Tính Cột Áp Hệ Thống H
Cách tính cột áp bơm chuẩn nhất là lắp đồng thời 2 đồng hồ cơ học: P1 (Đo áp suất ống hút âm/dương) và P2 (Đo áp suất ống đẩy). Cột áp tổng H của máy bơm được suy ra từ sự chênh lệch áp suất này theo công thức: H (mH₂O) = (P2 – P1) × 10.2 (khi áp suất tính bằng đơn vị bar). Nếu bơm hút ngầm từ sâu dưới đất, P1 mang giá trị âm, làm tăng tổng trở H mà bơm phải vượt qua.
Chọn đồng hồ đầu hút (P1): Bắt buộc dùng đồng hồ áp chân không (Compound gauge dải từ -1 bar) nếu hút từ bể ngầm âm sâu.
Vị trí bắt trích lực (Tapping point): Không bao giờ khoan lỗ gắn đồng hồ ngay tại góc co (khuỷu 90 độ) hoặc ngay sát bướm van, vì độ chênh lệch vận tốc ở đó sẽ làm sai lệch áp suất tĩnh.
Bảng Hệ Số Quy Đổi Đơn Vị Đo Lường Kỹ Thuật
Khi tiến hành nghiệm thu các hệ thống máy bơm nhập khẩu G7, kỹ sư thường bị “rối” bởi các đơn vị như GPM (Gallon Mỹ) hay PSI. Bảng dưới đây giúp đồng bộ hóa dữ liệu.
Bảng Đổi Nhanh Đơn Vị Q và H
Mẹo nhớ nhanh trong ngành cơ điện: Đối với lưu lượng, 1 m³/h bằng 16.67 lít/phút hoặc tương đương 4.403 GPM. Đối với áp lực nén (Cột áp), 1 bar lực xấp xỉ bằng 10.2 mét cột nước (mH₂O), hoặc bằng 14.5 psi, hoặc 100 kPa. Kỹ sư buộc phải quy đổi tất cả về chuẩn mét và m³/h trước khi so sánh với Catalog.
Ghi Chú Kỹ Thuật (Pro-Tip)
Kim đồng hồ cơ học thực chất luôn chỉ áp suất dư (Gauge pressure) – nghĩa là nó đã tự trừ đi 1 bar của áp suất khí quyển tự nhiên. Trong phương trình đường cong đặc tính của máy bơm ly tâm, việc sử dụng trực tiếp áp suất dư này là đúng hoàn toàn về mặt vật lý.
Đo Q H Máy Bơm Tại Công Trình Để Vẽ Đường Cong Đặc Tính
Chỉ xác nhận 1 điểm hoạt động là không đủ cơ sở để kết luận độ bền của máy bơm. Việc “ép” máy chạy ở nhiều mức tải để lấy chuỗi Data là thủ thuật của thợ lành nghề.
Quy Trình 3 Bước Test Máy Vẽ Biểu Đồ H-Q
Để đo Q H máy bơm tại công trình và vẽ đường cong đặc tính thực tế, ta làm 3 bước: (1) Đóng chặt van đẩy để đo điểm Shut-off (Lúc này Q=0, áp suất H là cực đại); (2) Từ từ mở van xả ở các góc 25%, 50%, 75% và 100%, ghi lại cặp tọa độ (Q, H) ở mỗi lần mở; (3) Nối các điểm này trên giấy vẽ đồ thị. Nếu đường cong vẽ ra nằm tụt hẳn xuống dưới đường chuẩn Catalog, chứng tỏ cánh guồng đã mài mòn vát cạnh.

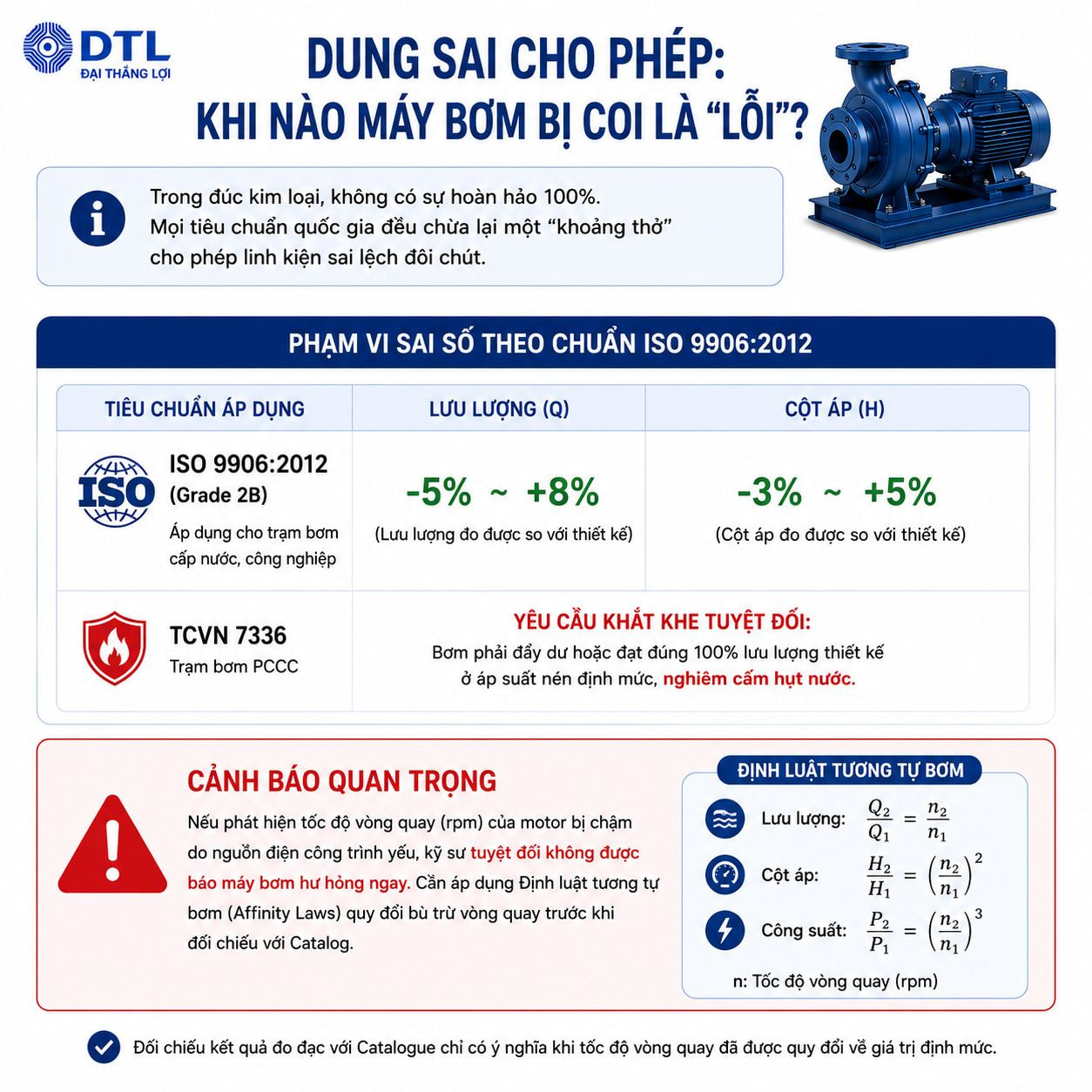

Dung Sai Cho Phép: Khi Nào Máy Bơm Bị Coi Là “Lỗi”?
Trong đúc kim loại, không có sự hoàn hảo 100%. Mọi tiêu chuẩn quốc gia đều chừa lại một “khoảng thở” cho phép linh kiện sai lệch đôi chút.
Phạm Vi Sai Số Theo Chuẩn ISO 9906:2012
Nếu công trình áp dụng tiêu chuẩn phổ thông ISO 9906 (Grade 2B), trạm bơm sẽ được nghiệm thu thành công nếu lưu lượng (Q) đo được chỉ sai số từ -5% đến +8%, và Cột áp (H) chênh lệch từ -3% đến +5%. Tuy nhiên, nếu là trạm bơm PCCC tuân thủ TCVN 7336, yêu cầu khắt khe tuyệt đối: Bơm phải đẩy dư hoặc đạt đúng 100% lưu lượng thiết kế ở áp suất nén định mức, nghiêm cấm hụt nước.
Cảnh báo quan trọng: Nếu phát hiện tốc độ vòng quay (rpm) của motor bị chậm do nguồn điện công trình yếu, kỹ sư tuyệt đối không được báo máy bơm hư hỏng ngay. Cần áp dụng Định luật tương tự bơm (Affinity Laws) quy đổi bù trừ vòng quay trước khi đối chiếu với Catalog.
Phân Bổ Nguyên Nhân Thường Gặp Khi Đo Đạc Bị Lỗi
Nhiều biên bản nghiệm thu bị đánh rớt không phải vì phần cứng máy bơm dở, mà do thao tác lắp đặt thiết bị đo của thợ thi công gặp sai lầm.
Thống Kê Khảo Sát Nguyên Nhân Gây Lỗi Khi Đo Kiểm Bơm
Bọt khí làm nhiễu sóng siêu âm (Chưa xả E) 55%
Lắp đồng hồ quá sát van, cút (Nhiễu dòng xoáy) 25%
Nước quá nóng làm giảm khối lượng riêng 15%
Đồng hồ áp lâu ngày mất hiệu chuẩn 5%
Ứng Dụng Thực Tế: SAT Hệ Thống Bơm Tòa Nhà, Trạm Xử Lý
Tùy theo chủ đầu tư và mục đích, kỹ sư sẽ dồn trọng tâm vào từng thông số khác nhau trong quá trình Test máy.
Khác Biệt Khi Nghiệm Thu Bơm Sinh Hoạt Và Bơm Cứu Hỏa
Với cụm bơm sinh hoạt tăng áp trên mái nhà, thông số sống còn là áp suất duy trì ổn định (khoảng 1.5 – 2 bar) tại vòi xả cao nhất lúc cao điểm. Tại nhà máy xử lý nước thải, người ta tập trung đo song song công suất điện tải để lập báo cáo kiểm toán năng lượng. Riêng bơm mảng PCCC, Cục cảnh sát yêu cầu bắt buộc chạy test ép tải: Bơm phải phun ra 150% lượng nước thiết kế mà áp suất nén trong đường ống không được phép tụt quá 65%.
Để đảm bảo công tác SAT diễn ra suôn sẻ, các trạm bơm lắp ráp tại Nhà máy Đại Thắng Lợi (KCN Tân Tạo) luôn được chạy thử thủy lực trên bệ máy tự động trước khi xuất xưởng, đính kèm Test Report Q-H minh bạch cho chủ đầu tư.
FAQ: Câu Hỏi Thường Gặp Về cách đo lưu lượng và cột áp máy bơm
Bộ câu hỏi giải quyết nhanh các tình huống hóc búa nhất mà đội ngũ vận hành MEP thường xuyên va vấp tại công trình.
Bơm mới nhưng không có test report, có cách nào xác minh chất lượng không?
Nếu không có test report, nên thực hiện SAT (Site Acceptance Test) ngay sau khi lắp đặt bằng cách đo lưu lượng Q, cột áp H, dòng điện 3 pha, nhiệt độ motor và độ rung để làm baseline đối chiếu.
Bơm đạt tiêu chuẩn lúc đầu nhưng sau 6 tháng lưu lượng giảm dần là bị gì?
Nguyên nhân thường gặp gồm mòn bánh guồng, lọc đầu hút bẩn, cavitation, tốc độ motor giảm hoặc đường ống đóng cặn làm tăng tổn thất áp lực.
Bơm của nhà máy Đại Thắng Lợi nếu phát hiện dấu hiệu không đạt sau khi lắp thì xử lý thế nào?
Liên hệ kỹ thuật DTL với số serial bơm và số liệu đo thực tế để đối chiếu test report FAT và xử lý bảo hành theo quy trình ISO 9001.
5 dấu hiệu trên áp dụng cho bơm chìm có khác gì so với bơm trên cạn không?
Có. Với bơm chìm cần kiểm tra thêm khả năng ngấm nước cuộn dây, cáp điện, phao chống nước và bùn cát che đầu hút.
Không có ampe kìm hay súng nhiệt, có cách nào đánh giá bơm có đạt chất lượng không?
Có thể đánh giá sơ bộ qua tiếng ồn, độ rung, nhiệt độ thân motor và khả năng lên nước. Tuy nhiên để xác nhận chính xác vẫn cần thiết bị đo chuyên dụng.
Test report FAT và pump curve khác nhau như thế nào?
Pump curve là đường cong thiết kế từ catalog. Test report FAT là kết quả đo thực tế của chính bơm được giao theo số serial riêng.
Tại sao bơm chạy nhưng dòng điện vẫn thấp hơn định mức?
Thường do bơm chạy non tải vì thiếu nước đầu hút, cavitation hoặc van đầu đẩy mở quá nhỏ khiến công suất tiêu thụ giảm bất thường.
Bơm rung mạnh nhưng vẫn đủ lưu lượng có nguy hiểm không?
Có. Rung động kéo dài gây mòn ổ bi, lệch trục, nứt đế bơm và phá hủy phớt cơ dù lưu lượng hiện tại vẫn đạt yêu cầu.
Khi nào cần đo độ rung bằng vibration meter thay vì kiểm tra bằng tay?
Nên dùng vibration meter với bơm công suất lớn, bơm chạy liên tục 24/7 hoặc hệ thống yêu cầu predictive maintenance.
ISO 9001 có đảm bảo máy bơm tốt hơn không?
ISO 9001 không đảm bảo hiệu suất thủy lực cao hơn, nhưng đảm bảo quy trình kiểm soát chất lượng và xử lý lỗi có hệ thống.
Bơm đạt lưu lượng nhưng cột áp thấp hơn thiết kế có được nghiệm thu không?
Cần đối chiếu với dung sai ISO 9906 hoặc yêu cầu riêng của dự án. Với hệ PCCC theo TCVN 7336, không được phép hụt lưu lượng thiết kế.
Tại sao phải lưu baseline ngay sau khi lắp đặt bơm?
Baseline giúp so sánh dữ liệu vận hành định kỳ để phát hiện xu hướng suy giảm trước khi xảy ra sự cố nghiêm trọng.
