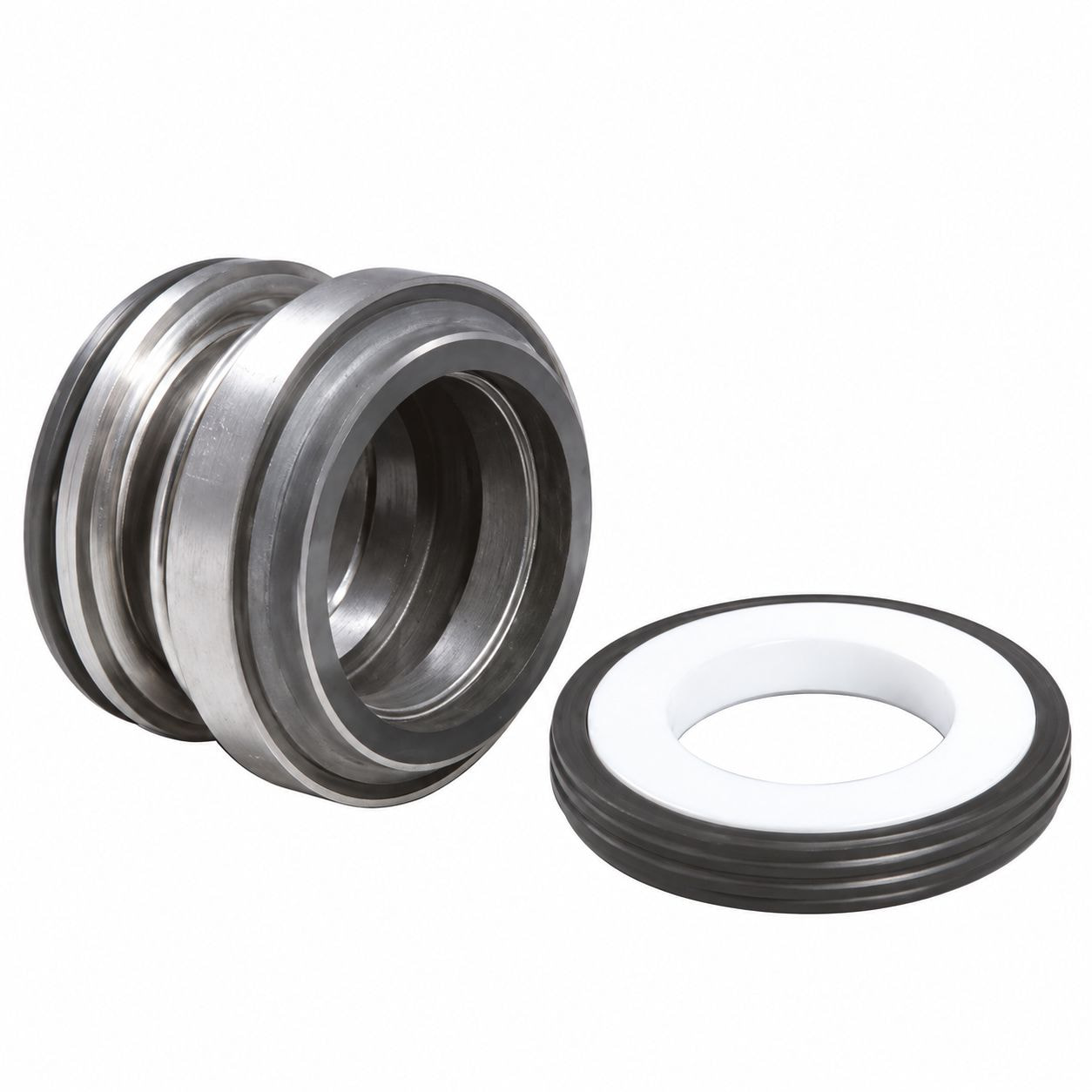

Phốt bơm lò xo 103-12 là phốt cơ khí kiểu lò xo dùng cho trục 12 mm, có đường kính ngoài vòng tĩnh 26 mm và tổng chiều dài lắp 20,5 mm.
Phốt bơm lò xo 103-12 là phốt cơ khí kiểu lò xo dùng cho trục 12 mm, có đường kính ngoài vòng tĩnh 26 mm và tổng chiều dài lắp 20,5 mm, giúp chặn nước rò ra theo trục ở dòng DK16, DK18.
Ba số 26 × 12 × 20,5 mm là thông tin đầu tiên bạn cần đối chiếu khi tìm phốt bơm lò xo 103-12 thay thế.
Thông số phốt bơm lò xo 103-12 là sáu kích thước của cụm quay và vòng tĩnh, giúp bạn biết phốt có lắp vừa trục, vừa lỗ lắp trên thân bơm hay không.
| Hạng mục | Giá trị |
|---|---|
| Tên linh kiện | Phốt bơm lò xo |
| Mã phốt | 103-12 |
| Dòng phốt | 103 |
| Đường kính trục (D1) | 12 mm |
| Đường kính ngoài vòng tĩnh (D7) | 26 mm |
| Đường kính cụm quay (D3) | 22,5 mm |
| Tổng chiều dài lắp (L) | 20,5 mm |
| Chiều dài cụm quay (L3) | 15,5 mm |
| Chiều dày vòng tĩnh (L4) | 5 mm |
| Dùng cho | Dòng DK16, DK18 |
Ký hiệu 26 × 12 × 20,5 là cách ghi gọn cỡ phốt: số đầu là đường kính ngoài, số giữa là trục, số cuối là tổng chiều dài, giúp bạn đọc nhanh kích thước.
Số 103 là tên dòng phốt, số 12 phía sau là cỡ trục tính bằng milimét.
Dung sai lắp là mức sai lệch cho phép của các kích thước, với tổng chiều dài 20,5 mm được phép lệch 0,3 mm, đảm bảo lò xo ép đủ lực lên mặt ma sát.
Trục lắp phốt theo dung sai h6, lỗ lắp vòng tĩnh theo dung sai H8.
Giới hạn làm việc là khoảng nhiệt độ, áp suất và tốc độ mà dòng phốt 103 chịu được, giúp bạn biết phốt có hợp với máy và loại nước đang bơm.
| Hạng mục | Giá trị |
|---|---|
| Nhiệt độ làm việc | -20 đến 100 °C |
| Áp suất tối đa | 0,5 MPa |
| Tốc độ bề mặt tối đa | 5 m/s |
| Loại bơm phù hợp | Bơm nước sạch, bơm tuần hoàn |
MPa là bội số của đơn vị pascal, với 0,5 MPa bằng 5 bar, tương đương khoảng 51 m cột nước, giúp bạn so với cột áp của máy đang dùng.
Tốc độ bề mặt là quãng đường một điểm trên trục đi được trong một giây, tính từ đường kính trục và số vòng quay, giúp kiểm tra phốt có chạy được ở tốc độ của động cơ.
Kết quả ví dụ thấp hơn mức 5 m/s của dòng phốt 103. Bạn thay số vòng quay đúng theo nhãn động cơ để tính lại.
Phốt bơm lò xo là bộ làm kín gồm một cụm quay theo trục và một vòng tĩnh đặt cố định trên thân bơm, giúp hai mặt ma sát tì sát nhau để nước không lọt ra ngoài.
Sáu bộ phận chính là các chi tiết nhìn thấy trên bản vẽ của dòng 103, giúp bạn gọi đúng tên khi trao đổi với kỹ thuật.
Lò xo là chi tiết đàn hồi trong cụm quay, giúp mặt ma sát luôn ép sát vào vòng tĩnh kể cả khi mặt ma sát mòn dần.
Phốt 103-14 và 103-16 là hai cỡ cùng dòng 103 có chung chiều dài 20,5 mm, khiến cho muốn tách ba cỡ này bạn phải nhìn vào cỡ trục và vòng tĩnh.
| Mã phốt | Trục (mm) | Đường kính ngoài (mm) | Chiều dài (mm) | Dùng cho |
|---|---|---|---|---|
| 103-12 | 12 | 26 | 20,5 | DK16, DK18 |
| 103-14 | 14 | 30 | 20,5 | Hỏi kỹ thuật |
| 103-16 | 16 | 28 | 20,5 | Bơm MHF |
Đường kính trục là số đo đầu tiên để loại phốt sai cỡ, với 12 mm ở phốt 103-12 so với 14 mm và 16 mm ở hai cỡ còn lại.
Đường kính ngoài 26 mm của phốt bơm lò xo 103-12 cũng nhỏ hơn 28 mm và 30 mm của hai cỡ kia.
Bản dày là một phiên bản khác của dòng 103 cho trục 12 mm, dài 22,5 mm và có vòng tĩnh dày 7 mm, khiến cho hai phốt cùng trục nhưng không lắp thay nhau được nếu thân bơm không đủ chỗ.
Khi đặt phốt bơm lò xo 103-12, bạn đo lại chiều dài phốt cũ để biết đang dùng bản 20,5 mm hay bản dày.
Dòng DK16, DK18 là hai dòng dùng phốt bơm lò xo 103-12, giúp bạn chọn đúng phốt khi sửa máy thuộc hai dòng này.
Phụ tùng cùng dòng là các linh kiện khác mang tên DK16, DK18, giúp bạn đặt một lần đủ cả phốt bơm lò xo 103-12 và cánh khi máy cần sửa nhiều chỗ.
Số đo cánh của hai dòng có ở trang cánh bơm DK16 và trang cánh bơm DK18.
Thay phốt khi thay cánh là việc kiểm tra luôn phốt mỗi lần mở buồng bơm, giúp tránh phải tháo máy thêm lần nữa chỉ vì phốt rò.
Phốt bơm bị hỏng là tình trạng mặt ma sát mòn, nứt hoặc cao su lão hóa, gây ra rò nước dọc trục và có thể làm nước lọt vào động cơ.
Năm dấu hiệu dễ thấy là các biểu hiện quanh trục và buồng bơm lúc máy chạy hoặc mới tắt, dẫn đến việc cần mở máy xem phốt sớm.
Nguyên nhân làm hỏng phốt là các điều kiện làm mặt ma sát mòn nhanh hoặc nứt, như chạy khô, nước có cát, nước nóng quá 100 °C và lắp phốt bị lệch.
Đo phốt cũ là việc ghi ba số đường kính trục, đường kính ngoài và chiều dài trên phốt vừa tháo, giúp xác định đúng phốt bơm lò xo 103-12.
Sáu bước đo là thứ tự làm việc với phốt vừa tháo, giúp ngắt nguồn an toàn và có đủ số liệu cho kỹ thuật so cỡ.
Vòng tĩnh vỡ là trường hợp không còn đo được đường kính ngoài trên phốt, dẫn đến việc bạn cần đo lỗ lắp trên thân bơm thay cho số 26 mm.
Lắp đúng cách là việc đặt vòng tĩnh thẳng trong lỗ lắp và đẩy cụm quay đúng vị trí trên trục, đảm bảo hai mặt ma sát ép đều và không rò ngay khi chạy.
Năm việc khi lắp là các bước giữ cho mặt ma sát sạch và phốt nằm đúng chiều dài lắp, giúp phốt mới làm kín ngay từ lần chạy đầu.
Chạy thử là bước mồi đầy nước rồi cho máy quay vài phút sau khi thay phốt bơm lò xo 103-12, giúp xem chỗ trục còn rỉ nước hay đã kín.
Hỏi mua phốt bơm lò xo 103-12 là bước bạn báo cỡ phốt kèm hình chụp để nhân viên kỹ thuật so mã, giúp bạn nhận đúng phốt cho dòng DK16, DK18.
Năm thông tin cần gửi là các mục giúp kỹ thuật xác định cỡ phốt trong một lần trao đổi.
Gọi điện hoặc nhắn Zalo là cách nhanh nhất để hỏi Đại Thắng Lợi về phốt này, giúp bạn gửi hình và hỏi luôn các linh kiện máy bơm khác trong cùng một lần.
Cần phốt bơm lò xo 103-12 cho dòng DK16, DK18?
Gửi số đo trục, đường kính ngoài, chiều dài và ảnh phốt cũ. Nhân viên kỹ thuật so cỡ rồi báo giá cho bạn.
Hỏi đáp về phốt bơm lò xo 103-12 là 12 câu ngắn về cỡ, giới hạn làm việc và cách đặt, giúp bạn tìm ý cần biết mà không phải đọc lại cả bài.
Phốt dùng cho trục 12 mm. Số 12 trong mã 103-12 chính là cỡ trục.
Đó là đường kính ngoài 26 mm, đường kính trục 12 mm và tổng chiều dài lắp 20,5 mm.
Dòng phốt 103 làm việc từ -20 đến 100 °C, áp suất tối đa 0,5 MPa và tốc độ bề mặt tối đa 5 m/s.
Hai phốt cùng dài 20,5 mm. Phốt 103-12 dùng trục 12 mm, ngoài 26 mm; phốt 103-14 dùng trục 14 mm, ngoài 30 mm.
Thường là do phốt mòn hoặc lắp lệch. Bạn tháo ra kiểm tra mặt ma sát và cao su trước khi thay.
Nên thay cả bộ, vì hai mặt ma sát mòn theo nhau. Lắp cụm quay mới với vòng tĩnh cũ dễ bị rò.
Bạn đo đường kính trục và lỗ lắp vòng tĩnh trên thân bơm, rồi báo tên dòng máy DK16 hoặc DK18 cho kỹ thuật.
Không. Giới hạn nhiệt độ của dòng phốt 103 là 100 °C.
Phốt bơm lò xo 103-12 có trục 12 mm, đường kính ngoài 26 mm, cụm quay 22,5 mm, dài 20,5 mm, cụm quay dài 15,5 mm và vòng tĩnh dày 5 mm.
Đường kính ngoài của phốt bơm lò xo 103-12 là 26 mm.
Tổng chiều dài lắp của phốt bơm lò xo 103-12 là 20,5 mm.
Phốt bơm lò xo 103-12 dùng cho dòng DK16 và DK18.
