Máy bơm kêu to rung mạnh bất thường là tín hiệu cảnh báo quan trọng không nên bỏ qua, vì tiếng kêu và rung động là ngôn ngữ của máy bơm cho biết bên trong đang có vấn đề gì. Mỗi loại tiếng kêu và đặc điểm rung khác nhau chỉ đến nguyên nhân khác nhau hoàn toàn, xử lý đúng loại tiếng kêu sẽ giải quyết vấn đề từ gốc thay vì chỉ giảm triệu chứng tạm thời.

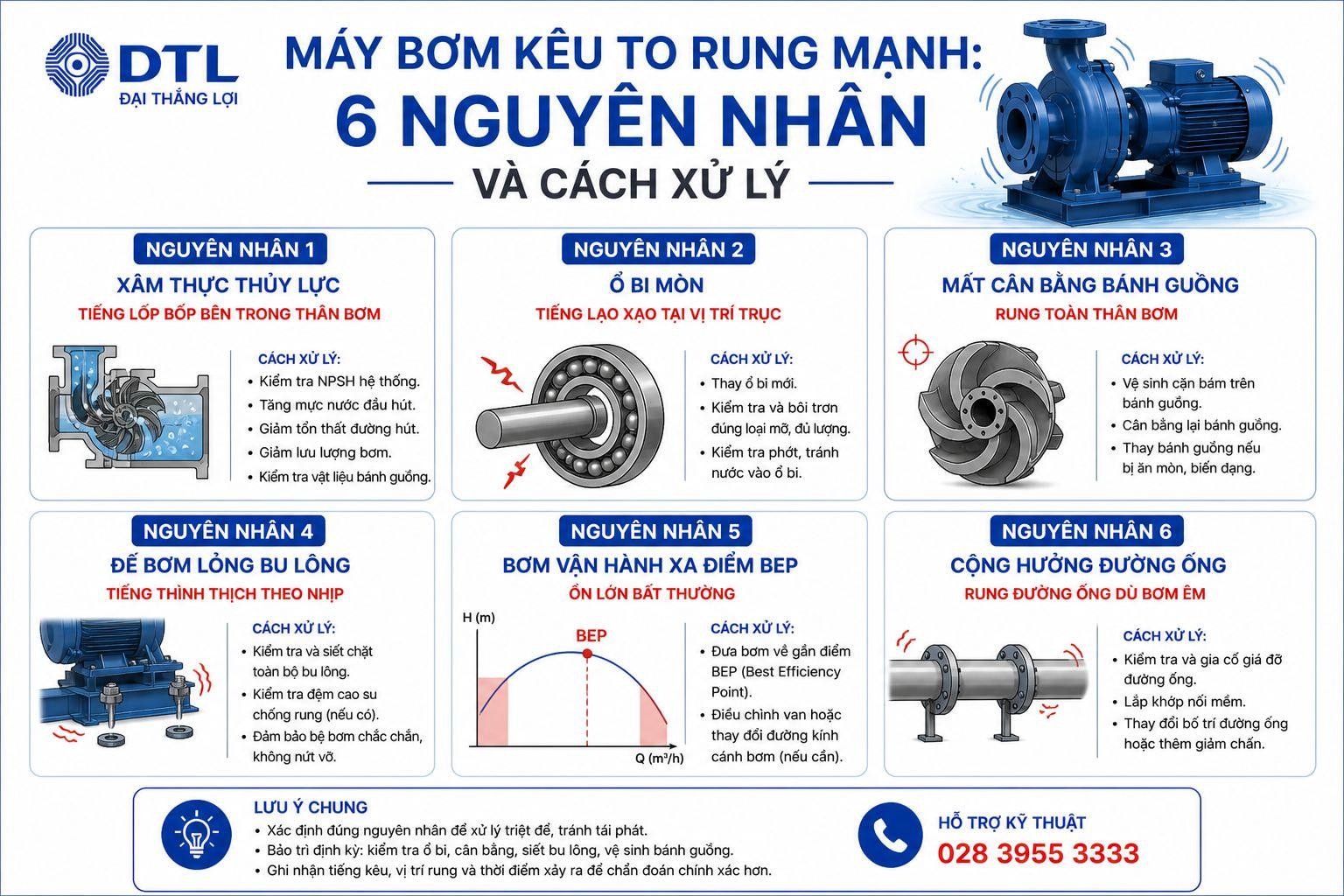

Bài viết này trình bày cách phân biệt 6 loại tiếng kêu rung phổ biến nhất, nguyên nhân gây ra từng loại và cách xử lý cụ thể từng trường hợp.
Bơm mới hoặc bơm vừa bảo trì xong phải chạy êm, không rung và không tiếng kêu bất thường. Khi máy bơm kêu to rung mạnh hơn bình thường, đây là tín hiệu kỹ thuật quan trọng cần chẩn đoán ngay. Bất kỳ tiếng kêu hay rung nào xuất hiện đột ngột hoặc tăng dần theo thời gian đều là dấu hiệu có hư hỏng đang phát triển bên trong.
| Tiếng kêu nghe thấy | Vị trí phát ra | Nguyên nhân có thể | Mức độ khẩn |
|---|---|---|---|
| Lốp bốp, lạo cạo như đá nhỏ | Bên trong thân bơm | Xâm thực thủy lực | Khẩn, xử lý ngay |
| Lạo xạo, rè rè liên tục | Tại ổ bi motor hoặc đầu bơm | Ổ bi mòn, hết dầu mỡ | Khẩn, thay ổ bi sớm |
| Rung toàn thân bơm và motor | Toàn bộ cụm bơm | Mất cân bằng bánh guồng | Cần xử lý sớm |
| Nảy lên, tiếng thình thịch theo nhịp | Đế bơm và bulong nền | Đế bơm lỏng | Cần xử lý sớm |
| Ồn lớn bất thường dù chạy êm từ trước | Toàn bộ hệ thống bơm | Chạy xa BEP, quá tải hoặc thiếu tải | Kiểm tra điểm vận hành |
| Rung đường ống dù bơm chạy êm | Đường ống phát ra chứ không phải bơm | Cộng hưởng tần số đường ống | Xem xét thêm gối đỡ |
Xâm thực (cavitation) là nguyên nhân nguy hiểm nhất gây máy bơm kêu to rung mạnh bởi vì nó phá hủy bánh guồng từ bên trong mà từ bên ngoài khó phát hiện sớm. Tiếng kêu đặc trưng giống như đá cuội nhỏ đang bị nghiền bên trong thân bơm, tần suất tăng dần theo mức độ nghiêm trọng.
Khi áp suất tại đầu hút bơm giảm xuống dưới áp suất hơi bão hòa của nước, bong bóng hơi nước hình thành ngay trong dòng chảy. Khi bong bóng này di chuyển vào vùng áp suất cao hơn trong bánh guồng, nó sụp đổ đột ngột với áp lực xung cục bộ lên đến hàng trăm bar, tạo ra tiếng nổ nhỏ. Hàng nghìn bong bóng vỡ mỗi giây tạo ra tiếng lốp bốp liên tục và rỗ bề mặt bánh guồng theo thời gian.
| Nguyên nhân xâm thực | Cách nhận biết | Cách xử lý |
|---|---|---|
| Lọc đầu hút tắc làm giảm áp suất đầu hút | Áp kế đầu hút chỉ giá trị chân không lớn hơn bình thường | Vệ sinh lọc đầu hút ngay, tiếng kêu sẽ giảm tức thì sau khi lọc thông |
| Đường ống đầu hút quá nhỏ hoặc quá dài | Tính toán lại: vận tốc nước trong ống hút vượt 1.5 m/s với bơm tiêu thụ ít, 2 m/s với bơm tiêu thụ nhiều | Thay ống hút đường kính lớn hơn 1 cỡ so với hiện tại hoặc rút ngắn đường ống |
| Bơm đặt quá cao so với mực nước bể hút | Chiều cao hút thực tế vượt quá NPSHa của hệ thống (thường giới hạn 4 đến 6m với bơm ly tâm) | Hạ thấp vị trí bơm hoặc nâng cao mực nước bể hút để giảm chiều cao hút |
| Nhiệt độ nước quá cao làm áp suất hơi tăng | Nước hút trên 60°C, tiếng kêu xuất hiện khi nhiệt độ tăng | Dùng bơm có NPSHr thấp hơn cho ứng dụng nước nóng, hoặc tăng áp suất đầu hút |
| Bơm vận hành ở Q quá lớn so với thiết kế | Van đầu đẩy mở hoàn toàn, Q thực tế vượt Q thiết kế, NPSHr tăng vượt NPSHa | Đóng bớt van đầu đẩy về 70 đến 80% để kéo điểm vận hành về gần BEP |
Cảnh báo: Xâm thực kéo dài trên 3 tháng gây rỗ bề mặt bánh guồng không thể phục hồi. Nếu đã xử lý nguyên nhân nhưng Q và H vẫn thấp hơn gốc 15% trở lên, bánh guồng đã bị mòn rỗ, cần thay bánh guồng mới.

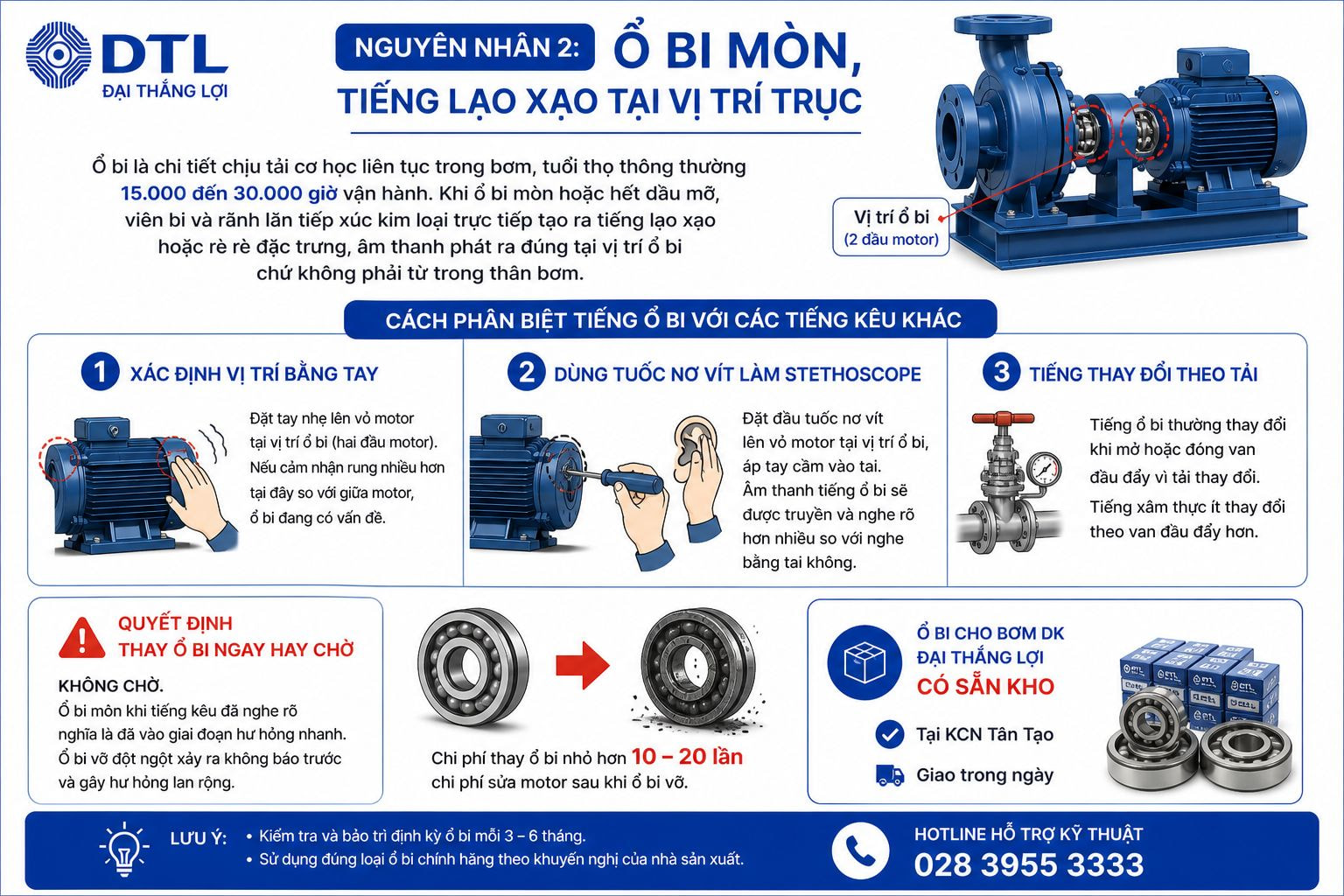

Ổ bi là chi tiết chịu tải cơ học liên tục trong bơm, tuổi thọ thông thường 15.000 đến 30.000 giờ vận hành. Khi ổ bi mòn hoặc hết dầu mỡ, viên bi và rãnh lăn tiếp xúc kim loại trực tiếp tạo ra tiếng lạo xạo hoặc rè rè đặc trưng, âm thanh phát ra đúng tại vị trí ổ bi chứ không phải từ trong thân bơm.
Không chờ. Ổ bi mòn khi tiếng kêu đã nghe rõ nghĩa là đã vào giai đoạn hư hỏng nhanh. Ổ bi vỡ đột ngột xảy ra không báo trước và gây hư hỏng lan rộng. Chi phí thay ổ bi nhỏ hơn 10 đến 20 lần chi phí sửa motor sau khi ổ bi vỡ. Ổ bi cho Bơm DK Đại Thắng Lợi có sẵn kho tại KCN Tân Tạo, giao trong ngày.
Bánh guồng được cân bằng động khi sản xuất để quay êm ở tốc độ 1.450 hoặc 2.900 rpm. Khi cặn cứng bám không đều lên bánh guồng hoặc một phần bánh guồng bị mòn rỗ do xâm thực, khối lượng phân bố không đều gây ra lực ly tâm không cân bằng, tạo ra rung động theo chu kỳ quay.

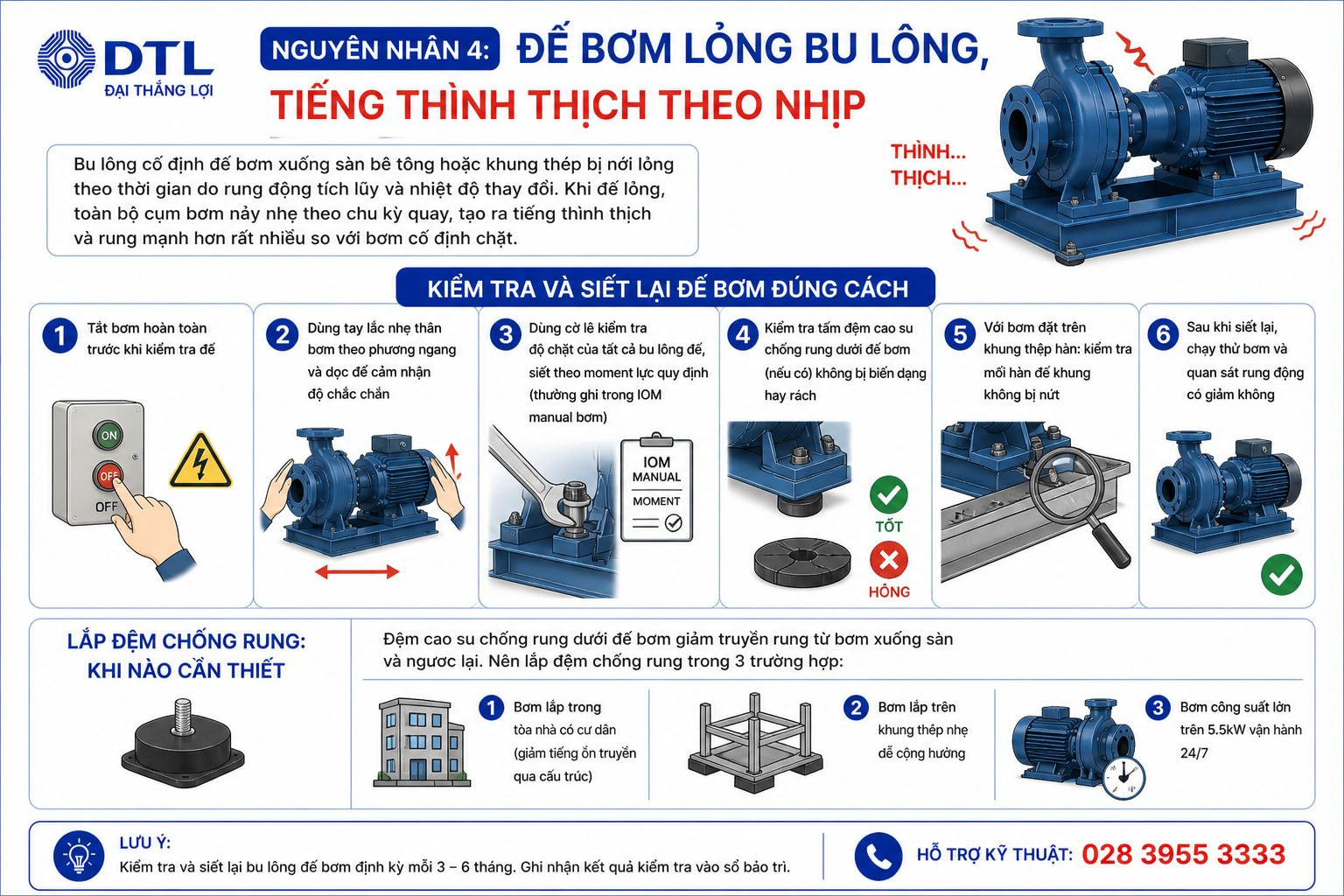

Bu lông cố định đế bơm xuống sàn bê tông hoặc khung thép bị nới lỏng theo thời gian do rung động tích lũy và nhiệt độ thay đổi. Khi đế lỏng, toàn bộ cụm bơm nảy nhẹ theo chu kỳ quay, tạo ra tiếng thình thịch và rung mạnh hơn rất nhiều so với bơm cố định chặt.
Đệm cao su chống rung dưới đế bơm giảm truyền rung từ bơm xuống sàn và ngược lại. Nên lắp đệm chống rung trong 3 trường hợp: bơm lắp trong tòa nhà có cư dân (giảm tiếng ồn truyền qua cấu trúc), bơm lắp trên khung thép nhẹ dễ cộng hưởng, và bơm công suất lớn trên 5.5kW vận hành 24/7.
BEP (Best Efficiency Point) là điểm vận hành tối ưu trên đặc tuyến Q-H, nơi bơm hoạt động hiệu suất cao nhất, êm nhất và ít rung nhất. Khi bơm vận hành quá xa BEP, dòng chảy trong bánh guồng trở nên hỗn loạn, tạo ra tiếng ồn thủy lực và rung động đáng kể ngay cả khi các chi tiết cơ khí hoàn toàn bình thường.
Nguyên tắc vận hành bền vững: Điểm vận hành tối ưu là Q nằm trong khoảng 70 đến 110% Q tại BEP. Vận hành ngoài khoảng này kéo dài làm tăng rung động, tiêu hao điện không hiệu quả và rút ngắn tuổi thọ ổ bi và phớt cơ đáng kể.
Cộng hưởng xảy ra khi tần số rung của bơm (thường là bội số của tốc độ quay) trùng với tần số cộng hưởng tự nhiên của đường ống hoặc kết cấu lắp đặt. Khi trùng tần số, biên độ rung khuếch đại lớn và đường ống rung dữ dội dù bơm vẫn chạy êm khi đứng riêng lẻ.
Thực hiện theo quy trình 5 bước dưới đây theo thứ tự để xác định nguyên nhân mà không cần tháo bơm ra trong phần lớn trường hợp.
Đứng cạnh bơm đang chạy, xác định tiếng kêu phát ra từ đâu: từ trong thân bơm (xâm thực), từ đầu ổ bi motor (ổ bi mòn), từ đế bơm (lỏng bu lông), hay từ đường ống (cộng hưởng). Dùng tuốc nơ vít đặt lên các điểm khác nhau để nghe rõ hơn.
Nếu tiếng kêu từ trong thân bơm, kiểm tra lọc đầu hút ngay. Lọc tắc là nguyên nhân xâm thực đơn giản nhất, vệ sinh lọc có thể giải quyết hoàn toàn tiếng kêu trong 10 phút.
Dùng tay lắc nhẹ thân bơm, kiểm tra cờ lê các bu lông đế. Siết lại nếu lỏng và quan sát rung có giảm không.
Điều chỉnh van đầu đẩy về 70 đến 80% mở và quan sát tiếng kêu rung có thay đổi không. Nếu giảm rõ rệt, bơm đang vận hành xa BEP.
Đặt tay lên vỏ motor tại 2 đầu ổ bi, so sánh mức độ rung. Nếu rung mạnh hơn hẳn tại đây và có tiếng lạo xạo, ổ bi cần thay. Lên kế hoạch thay ổ bi trong 1 đến 2 tuần, không để đến khi vỡ đột ngột.
Theo nguyên lý bơm ly tâm và tiêu chuẩn ISO 10816 về rung động máy móc, mức rung được phân thành 4 vùng để đánh giá tình trạng vận hành.
| Vùng | Vận tốc rung RMS (mm/s) | Đánh giá | Hành động |
|---|---|---|---|
| A | Dưới 2.3 mm/s | Bơm mới hoặc vừa đại tu, vận hành hoàn toàn bình thường | Không cần hành động |
| B | 2.3 đến 4.5 mm/s | Vận hành dài hạn chấp nhận được, bắt đầu theo dõi tăng cường | Theo dõi chu kỳ 1 tháng |
| C | 4.5 đến 7.1 mm/s | Không phù hợp vận hành dài hạn, cần lên kế hoạch sửa chữa sớm | Lên kế hoạch sửa trong 2 đến 4 tuần |
| D | Trên 7.1 mm/s | Nguy hiểm, hư hỏng nghiêm trọng có thể xảy ra bất kỳ lúc nào | Dừng bơm và sửa chữa ngay |
Máy đo rung vibration meter cầm tay giúp đo giá trị RMS tại vỏ bơm, có giá từ 2 đến 15 triệu đồng tại các cửa hàng thiết bị đo lường công nghiệp. Đây là công cụ rất hữu ích cho kỹ thuật viên bảo trì tòa nhà và nhà máy vận hành nhiều bơm.
Phần lớn sự cố máy bơm kêu to rung mạnh có thể phòng ngừa bằng bảo trì định kỳ đúng chu kỳ. Chi phí bảo trì phòng ngừa hàng năm nhỏ hơn 5 đến 10 lần chi phí sửa chữa khẩn cấp khi hư hỏng đã lan rộng.
| Tần suất | Hạng mục bảo trì liên quan đến tiếng kêu và rung |
|---|---|
| Hàng tuần | Nghe và cảm nhận rung khi đứng cạnh bơm đang chạy 2 phút. Ghi nhật ký bất kỳ thay đổi về tiếng kêu hay rung so với tuần trước |
| Hàng tháng | Kiểm tra bu lông đế bơm không lỏng. Đặt tay lên ổ bi motor kiểm tra nhiệt độ và rung tại ổ bi. Kiểm tra lọc đầu hút không bị tắc |
| 6 tháng | Bổ sung dầu mỡ ổ bi theo quy định IOM manual. Kiểm tra khớp nối mềm đầu hút và đẩy không bị nứt hay biến dạng. Vệ sinh toàn bộ lọc đầu hút |
| Hàng năm | Thay ổ bi phòng ngừa nếu đã vận hành trên 15.000 giờ. Kiểm tra bánh guồng không có cặn bám hoặc rỗ bề mặt. Đo rung bằng vibration meter so sánh với giá trị gốc lúc mới lắp |
Một số trường hợp máy bơm kêu to rung mạnh cần kỹ thuật viên có dụng cụ chuyên môn. Tự xử lý sai cách có thể gây hư hỏng nặng hơn và mất an toàn điện.
Hotline kỹ thuật Đại Thắng Lợi: 09 7557 1333. Hỗ trợ chẩn đoán qua điện thoại trong giờ hành chính. Phụ tùng ổ bi, bánh guồng, phớt cơ có sẵn kho tại KCN Tân Tạo, giao nội thành TPHCM trong ngày: hotline bảo hành 028 3955 3333.
