Checklist kiểm tra máy bơm trước khi bàn giao là danh sách 15 hạng mục bắt buộc chia theo 3 nhóm: cơ khí, điện và vận hành, với tiêu chí chấp nhận cụ thể cho từng bước theo tiêu chuẩn ISO 9906 và ISO 10816. Bỏ qua bất kỳ bước nào trong checklist là chấp nhận rủi ro hư hỏng ngay tuần đầu vận hành và tốn chi phí sửa chữa cao gấp 3 đến 10 lần so với kiểm tra đúng ngay từ đầu.
Trong kiểm tra nghiệm thu máy bơm, kinh nghiệm của kỹ thuật viên quan trọng nhưng không thể thay thế hoàn toàn checklist có cấu trúc. Lý do thực tế: bơm ly tâm có hơn 40 điểm kiểm tra tiềm năng, không một kỹ thuật viên nào nhớ đủ và không bỏ sót bất kỳ điểm nào trong điều kiện áp lực tiến độ công trình.
Theo nguyên lý bơm ly tâm, hiệu suất thực tế phụ thuộc đồng thời vào cả 3 yếu tố: cơ khí chính xác, nguồn điện ổn định và điểm vận hành đúng trên đặc tuyến Q-H. Thiếu sót ở bất kỳ yếu tố nào đều ảnh hưởng đến 2 yếu tố còn lại theo hiệu ứng dây chuyền.
| Nguyên nhân sự cố | Tỷ lệ | Bước checklist phát hiện được |
|---|---|---|
| Lắp đặt sai (lệch trục, bu lông lỏng) | 42% | Bước 1, 2, nhóm cơ khí |
| Điện không ổn định hoặc bảo vệ sai | 28% | Bước 6, 7, 8, nhóm điện |
| Điểm vận hành xa BEP | 18% | Bước 11, 12, nhóm vận hành |
| Lỗi vật liệu hoặc sản xuất | 12% | Bước 3, 4, 5, kiểm tra cơ khí chi tiết |
Thực tế quan trọng: 88% sự cố bơm sớm (nhóm 3 nguyên nhân đầu) đều có thể phát hiện và xử lý trong giai đoạn kiểm tra trước bàn giao nếu dùng checklist đúng chuẩn. Chi phí phát hiện tại giai đoạn này thấp hơn 10 đến 30 lần so với chi phí sửa chữa sau khi bơm đã vận hành.
Checklist kiểm tra máy bơm đầy đủ không phải chỉ là một lần kiểm tra trước khi bàn giao mà gồm 3 giai đoạn liên tiếp, mỗi giai đoạn tập trung vào rủi ro khác nhau.
FAT là giai đoạn bơm được kiểm tra tại bể thử của nhà máy trước khi xuất xưởng. Mục tiêu là xác nhận thông số Q và H thực đo khớp với thông số thiết kế trong dung sai ISO 9906 Grade 2. Với bơm từ nhà máy Đại Thắng Lợi tại KCN Tân Tạo, FAT được thực hiện 100% cho mỗi bơm trước xuất xưởng và kết quả ghi vào test report cùng số serial.
SAT thực hiện sau khi bơm đã được lắp đặt hoàn chỉnh tại công trình, bao gồm toàn bộ 15 bước trong checklist này. Đây là giai đoạn quan trọng nhất vì đây là lần đầu tiên bơm chạy trong điều kiện thực tế của hệ thống, đường ống, áp lực, nguồn điện thực tế tại công trình.
Commissioning xác nhận bơm vận hành ổn định liên tục trong điều kiện tải thực tế. Thường chạy tối thiểu 30 phút đến 2 giờ tại điểm vận hành thiết kế, đo Q, H, dòng điện và nhiệt độ tại các mốc thời gian. Bơm không được nghiệm thu nếu bất kỳ thông số nào vượt ngưỡng trong commissioning.
| Giai đoạn | Vị trí thực hiện | Nội dung chính | Ai thực hiện |
|---|---|---|---|
| FAT | Nhà máy sản xuất | Đo Q, H trên bể thử, test report ISO 9906 | QC nhà máy, khách hàng tùy chọn |
| SAT | Công trình lắp đặt | 15 bước checklist đầy đủ | Kỹ thuật viên M&E, đại diện nhà máy |
| Commissioning | Công trình vận hành | Chạy bền, đo thông số, lập biên bản | Kỹ sư commissioning, CĐT |
Nhóm kiểm tra cơ khí là nhóm đầu tiên và quan trọng nhất trong checklist kiểm tra máy bơm. Lỗi cơ khí không phát hiện sớm sẽ tạo rung động tích lũy phá hủy ổ bi, phớt cơ và bánh guồng trong vòng 3 đến 6 tháng đầu vận hành.
Tiêu chí chấp nhận: Tất cả bu lông siết đúng moment lực theo IOM manual (thường 25 đến 80 Nm tùy kích thước), không có bu lông nào lỏng hơn 10% moment định mức, đế bơm tiếp xúc đều với nền bê tông không có khe hở.
Cách kiểm tra: Dùng cờ lê moment kiểm tra lần lượt từng bu lông theo hình chéo góc để phân bổ lực đều. Lắc nhẹ thân bơm bằng tay theo phương ngang và dọc để phát hiện rung lỏng. Bơm công suất trên 7.5kW cần dùng cờ lê moment chính xác, không ước lượng bằng cảm giác tay.
Lỗi phổ biến: Bu lông siết đối xứng theo vòng tròn thay vì chéo góc làm đế bị vênh. Không siết lại sau 24 giờ đầu vận hành khi các bề mặt tiếp xúc đã ổn định (re-torque).
Tiêu chí chấp nhận: Lệch song song (parallel misalignment) dưới 0.05mm, lệch góc (angular misalignment) dưới 0.05mm/100mm chiều dài trục, đo tại 4 vị trí 0°, 90°, 180°, 270°.
Cách kiểm tra: Thiết bị laser alignment (Pruftechnik, SKF) cho kết quả chính xác nhất, thời gian đo dưới 15 phút. Đồng hồ so (dial indicator) là phương án thay thế, cần thực hiện bởi kỹ thuật viên có kinh nghiệm. Không căn chỉnh bằng mắt thường hoặc thước thẳng cho bơm công suất trên 2.2kW.
Tại sao bước này quan trọng nhất: Sai lệch đồng tâm 0.1mm thoạt nhìn rất nhỏ nhưng ở tốc độ 2.900 rpm sẽ tạo ra lực ly tâm không cân bằng 40 đến 60N liên tục tác động lên ổ bi. Kết quả: ổ bi hỏng trong 3 đến 6 tháng thay vì 3 đến 5 năm như thiết kế.
Tiêu chí chấp nhận: Cánh bơm không có vết nứt, mẻ hay biến dạng quan sát được bằng mắt. Trục quay tự do không kẹt khi xoay bằng tay (tắt điện hoàn toàn trước khi thực hiện). Khe hở giữa cánh bơm và vỏ khuếch tán đúng theo bản vẽ (thường 0.2 đến 0.5mm cho bơm dân dụng và công nghiệp nhỏ).
Cách kiểm tra: Tắt CB và khóa lại. Tháo nắp che khớp nối motor-bơm. Dùng tay quay khớp nối theo chiều kim đồng hồ (chiều quay đúng) và ngược lại để phát hiện kẹt hoặc cọ sát. Bất kỳ tiếng cọ hay lực cản bất đều nào đều cần tháo bơm kiểm tra.
Tiêu chí chấp nhận: Không có rò rỉ chất lỏng ra ngoài tại vị trí phớt cơ khi bơm đang vận hành. Một số phớt cơ cho phép rò rỉ rất nhỏ (dưới 3 giọt/phút) trong giai đoạn chạy rà ban đầu, xem tài liệu IOM của từng model.
Cách kiểm tra: Quan sát trực tiếp vị trí phớt cơ trong 5 phút đầu sau khi bơm vận hành. Đặt tờ giấy trắng bên dưới để phát hiện rò rỉ nhỏ khó thấy bằng mắt. Rò rỉ ngay khi mới vận hành thường do lắp phớt sai chiều hoặc bề mặt tiếp xúc bị xước trong quá trình lắp.
Tiêu chí chấp nhận: Đường ống đầu hút không có điểm cao hơn đầu hút bơm (tránh túi khí). Đường ống không tạo ứng suất lên bơm (pipe stress) do đặt sai tuyến. Van hút đầy đủ thao tác mở. Không có rò rỉ tại mặt bích và điểm nối.
Lỗi phổ biến: Đường ống hút có điểm cao ở giữa tạo túi khí làm bơm mất mồi định kỳ. Đường ống gắn cứng vào bơm không qua khớp nối mềm làm bơm rung cộng hưởng với đường ống.
Nhóm kiểm tra điện trong checklist kiểm tra máy bơm xác nhận nguồn điện cấp vào motor đúng thông số và hệ thống bảo vệ hoạt động đúng ngưỡng. Motor bơm hỏng do điện thường xảy ra âm thầm và không thể phục hồi.
Tiêu chí chấp nhận: Điện áp giữa 3 cặp pha (L1-L2, L2-L3, L1-L3) phải cân bằng nhau trong 2% và nằm trong ±5% so với điện áp định mức trên nameplate. Ví dụ: motor 380V, điện áp đo được phải trong khoảng 361 đến 399V và 3 cặp pha không chênh nhau quá 7.6V.
Thiết bị cần có: Đồng hồ vạn năng (multimeter) đo AC voltage. Đo tại đầu ra CB tủ điện và tại đầu vào terminal motor, so sánh 2 kết quả để phát hiện sụt áp trên dây cáp.
Tiêu chí chấp nhận: Dòng điện vận hành ổn định nằm trong 90 đến 100% dòng danh định In trên nameplate khi bơm vận hành tại điểm thiết kế. Dòng 3 pha phải cân bằng nhau trong 5%. Dòng vượt quá In liên tục là bơm đang quá tải.
Cách đo: Kẹp ampe kìm vào từng dây pha, đọc và ghi nhận 3 giá trị khi bơm đã vận hành ổn định (sau ít nhất 2 đến 3 phút chạy). Dòng trong 30 giây đầu khởi động rất cao (4 đến 7 lần In) là bình thường, không phải bơm lỗi.
Tiêu chí chấp nhận: Relay nhiệt cài đặt dòng ngưỡng bằng 1.0 đến 1.05 lần dòng danh định In. Ví dụ: motor 3kW In = 6.5A thì cài relay ở 6.5 đến 6.8A. Kiểm tra relay nhảy đúng khi test bằng nút Test trên relay. Xem chi tiết: cách cài đặt relay nhiệt cho bơm theo từng công suất.
Tiêu chí chấp nhận: CB đặc tính C, dòng định mức bằng 125 đến 150% dòng In motor. Tiếp điểm contactor không bị cháy xém hoặc rỗ. Tất cả đầu cốt dây siết chặt không lỏng. CB thử nghiệm đóng ngắt trơn, không kẹt hoặc đánh lửa.
Tiêu chí chấp nhận: Điện trở tiếp địa dưới 4Ω (TCVN 9358). Dây tiếp địa kết nối vỏ motor, vỏ tủ điện và đường ống kim loại. Với bơm PCCC hoặc bơm quan trọng: lắp thêm relay bảo vệ mất pha và mất cân bằng pha. Xem thêm: yêu cầu hạ tầng điện cho motor bơm 1 pha và 3 pha.
Nhóm kiểm tra vận hành trong checklist kiểm tra máy bơm là bước xác nhận cuối cùng: bơm đạt thông số Q-H thiết kế trong điều kiện hệ thống thực tế. Đây là bước khó nhất vì đòi hỏi thiết bị đo lường và so sánh với test report FAT.
Tiêu chí chấp nhận: Q thực tế sai lệch không quá ±4.5% so với Q thiết kế tại điểm vận hành (ISO 9906 Grade 2). Ví dụ: bơm thiết kế Q = 100 m³/h, Q thực tế chấp nhận trong khoảng 95.5 đến 104.5 m³/h.
Cách đo: Đồng hồ đo lưu lượng điện từ lắp trên đường ống đẩy cho kết quả chính xác nhất. Phương án thay thế: đo thời gian bơm đầy bể chứa có thể tích xác định rồi quy đổi. Nếu Q thực tế thấp hơn thiết kế quá 4.5%: kiểm tra van đầu hút có mở hoàn toàn không, lọc đầu hút có sạch không, chiều quay motor đúng không. Xem chi tiết: bơm không đủ lưu lượng: nguyên nhân và cách xử lý.
Tiêu chí chấp nhận: H thực tế sai lệch không quá ±3% so với H thiết kế tại điểm vận hành (ISO 9906 Grade 2). Điểm vận hành thực tế phải nằm trong vùng 70 đến 110% Q của BEP.
Cách đo: Lắp đồng hồ áp suất tại đầu hút và đầu đẩy bơm. H (mét) = (P_đẩy – P_hút) / (ρg) + (Z_đẩy – Z_hút). Với bơm công nghiệp lớn: đồng hồ áp suất hiệu chuẩn định kỳ. Với bơm nhỏ: so sánh H thực tế với đường cong Q-H trong catalog tại Q đo được.
Tiêu chí chấp nhận: Vận tốc rung RMS đo tại vỏ bơm và vỏ motor trong vùng A (dưới 2.3 mm/s) khi bơm mới lắp, vùng B (2.3 đến 4.5 mm/s) là chấp nhận được khi nghiệm thu. Vùng C (4.5 đến 7.1 mm/s) cần sửa chữa sớm, không nghiệm thu. Vùng D (trên 7.1 mm/s) dừng ngay. Xem chi tiết tại bài: máy bơm kêu to rung mạnh: nguyên nhân và cách xử lý.
Thiết bị cần có: Vibration meter cầm tay đo vận tốc rung RMS (mm/s) hoặc gia tốc (m/s²). Đặt cảm biến tại 3 vị trí: ổ bi đầu motor, ổ bi đầu bơm, thân bơm giữa.
Tiêu chí chấp nhận: Nhiệt độ vỏ motor đo bằng súng nhiệt hồng ngoại dưới 80°C sau 30 phút vận hành liên tục tại tải định mức. Nhiệt độ chênh lệch giữa 2 đầu ổ bi motor không quá 5°C (chênh lệch lớn chỉ ổ bi có vấn đề).
Cách đo: Súng nhiệt hồng ngoại đo không tiếp xúc tại 4 điểm: 2 đầu ổ bi motor, giữa thân motor, và thân bơm. Ghi nhận giá trị tại 15 phút, 30 phút và 60 phút sau khi khởi động để kiểm tra xu hướng. Nhiệt độ tăng đều đặn và ổn định sau 30 phút là bình thường. Nhiệt độ tiếp tục tăng sau 60 phút không ổn định là dấu hiệu cần kiểm tra.
Tiêu chí chấp nhận: Bơm vận hành liên tục 30 phút đến 2 giờ (tùy yêu cầu hợp đồng) tại điểm thiết kế mà không có sự cố nào xảy ra. Tất cả thông số Q, H, dòng điện và nhiệt độ đo tại cuối commissioning nằm trong ngưỡng cho phép và ổn định. Biên bản nghiệm thu được ký bởi đại diện nhà thầu M&E và đại diện chủ đầu tư.
Hồ sơ cần lưu lại: Biên bản nghiệm thu ký hai bên, test report FAT từ nhà máy (có số serial), bảng ghi giá trị đo SAT, ảnh hoặc video commissioning, IOM manual và pump curve. Lưu ít nhất 15 năm bằng PDF cloud storage.
Bảng checklist kiểm tra máy bơm dưới đây là phiên bản đầy đủ với tiêu chí chấp nhận và cột ghi nhận kết quả, thiết kế để in ra và điền trực tiếp tại công trình.
| STT | Hạng mục kiểm tra | Tiêu chí chấp nhận | Kết quả đo | Đạt/Không | Ghi chú |
|---|---|---|---|---|---|
| NHÓM CƠ KHÍ | |||||
| 1 | Bu lông và khung đế | Siết đúng moment theo IOM, không lỏng, đế tiếp xúc đều nền | ______ Nm | ☐ Đạt ☐ Không | |
| 2 | Độ đồng tâm trục | Lệch song song < 0.05mm, lệch góc < 0.05mm/100mm | ______ mm | ☐ Đạt ☐ Không | |
| 3 | Cánh bơm và khoang bơm | Không nứt mẻ, quay tự do bằng tay, khe hở đúng bản vẽ | ______ mm | ☐ Đạt ☐ Không | |
| 4 | Phớt cơ và làm kín | Không rò rỉ khi vận hành, tối đa < 3 giọt/phút giai đoạn rà | Quan sát | ☐ Đạt ☐ Không | |
| 5 | Đường ống đầu hút và đẩy | Không túi khí, không pipe stress, van hút mở hoàn toàn, không rò rỉ mặt bích | Quan sát | ☐ Đạt ☐ Không | |
| NHÓM ĐIỆN | |||||
| 6 | Điện áp 3 pha tại motor | Trong ±5% điện áp định mức, 3 pha cân bằng trong 2% | L12:____V L23:____V L31:____V | ☐ Đạt ☐ Không | |
| 7 | Dòng điện vận hành | Trong 90 đến 100% dòng In nameplate, 3 pha cân bằng trong 5% | I1:____A I2:____A I3:____A | ☐ Đạt ☐ Không | |
| 8 | Relay nhiệt | Cài đặt 1.0 đến 1.05 lần In, nhảy đúng khi test | Cài: ____A | ☐ Đạt ☐ Không | |
| 9 | CB và tủ điều khiển | CB đặc tính C, 125 đến 150% In, tiếp điểm không cháy xém, đầu cốt siết chặt | CB: ____A | ☐ Đạt ☐ Không | |
| 10 | Tiếp địa và bảo vệ | Điện trở tiếp địa < 4Ω (TCVN 9358), dây tiếp địa kết nối vỏ motor và tủ điện | ______ Ω | ☐ Đạt ☐ Không | |
| NHÓM VẬN HÀNH | |||||
| 11 | Lưu lượng Q thực tế | Sai lệch không quá ±4.5% so với Q thiết kế (ISO 9906 Grade 2) | Q thiết kế:______ m³/h Q thực: ______ m³/h | ☐ Đạt ☐ Không | |
| 12 | Cột áp H thực tế | Sai lệch không quá ±3% so với H thiết kế tại Q vận hành (ISO 9906 Grade 2) | H thiết kế: ______ m H thực: ______ m | ☐ Đạt ☐ Không | |
| 13 | Độ rung (ISO 10816) | Vùng A: < 2.3 mm/s RMS (tốt nhất), vùng B: 2.3 đến 4.5 mm/s (chấp nhận), vùng C/D: không nghiệm thu | ______ mm/s RMS | ☐ Đạt ☐ Không | |
| 14 | Nhiệt độ motor | Vỏ motor < 80°C sau 30 phút, không tăng liên tục sau 60 phút vận hành | 30 phút: ____°C 60 phút: ____°C | ☐ Đạt ☐ Không | |
| 15 | Chạy bền commissioning | Vận hành liên tục ≥ 30 phút tại điểm thiết kế, không có sự cố, biên bản ký hai bên | Thời gian chạy: ______ phút | ☐ Đạt ☐ Không | |
Hướng dẫn sử dụng bảng checklist kiểm tra máy bơm này:
Checklist kiểm tra máy bơm không phải chỉ thực hiện một lần khi lắp mới. Có 4 thời điểm bắt buộc phải thực hiện lại toàn bộ hoặc một phần checklist.
| Thời điểm | Hạng mục cần kiểm tra lại | Ghi chú |
|---|---|---|
| Lắp đặt mới | Toàn bộ 15 bước | Bắt buộc trước khi bàn giao và vận hành |
| Sau sửa chữa lớn (thay bánh guồng, phớt cơ, ổ bi) | Bước 2, 3, 4, 7, 11, 12, 13, 14, 15 | Tập trung bước liên quan đến chi tiết vừa thay |
| Kiểm tra định kỳ (mỗi 6 tháng) | Bước 1, 6, 7, 11, 12, 13, 14 | Phát hiện xu hướng suy giảm trước khi thành sự cố |
| Khi có dấu hiệu bất thường | Bước liên quan đến triệu chứng | Rung tăng → bước 2, 13. Motor nóng → bước 6, 7, 14. Q giảm → bước 3, 5, 11 |

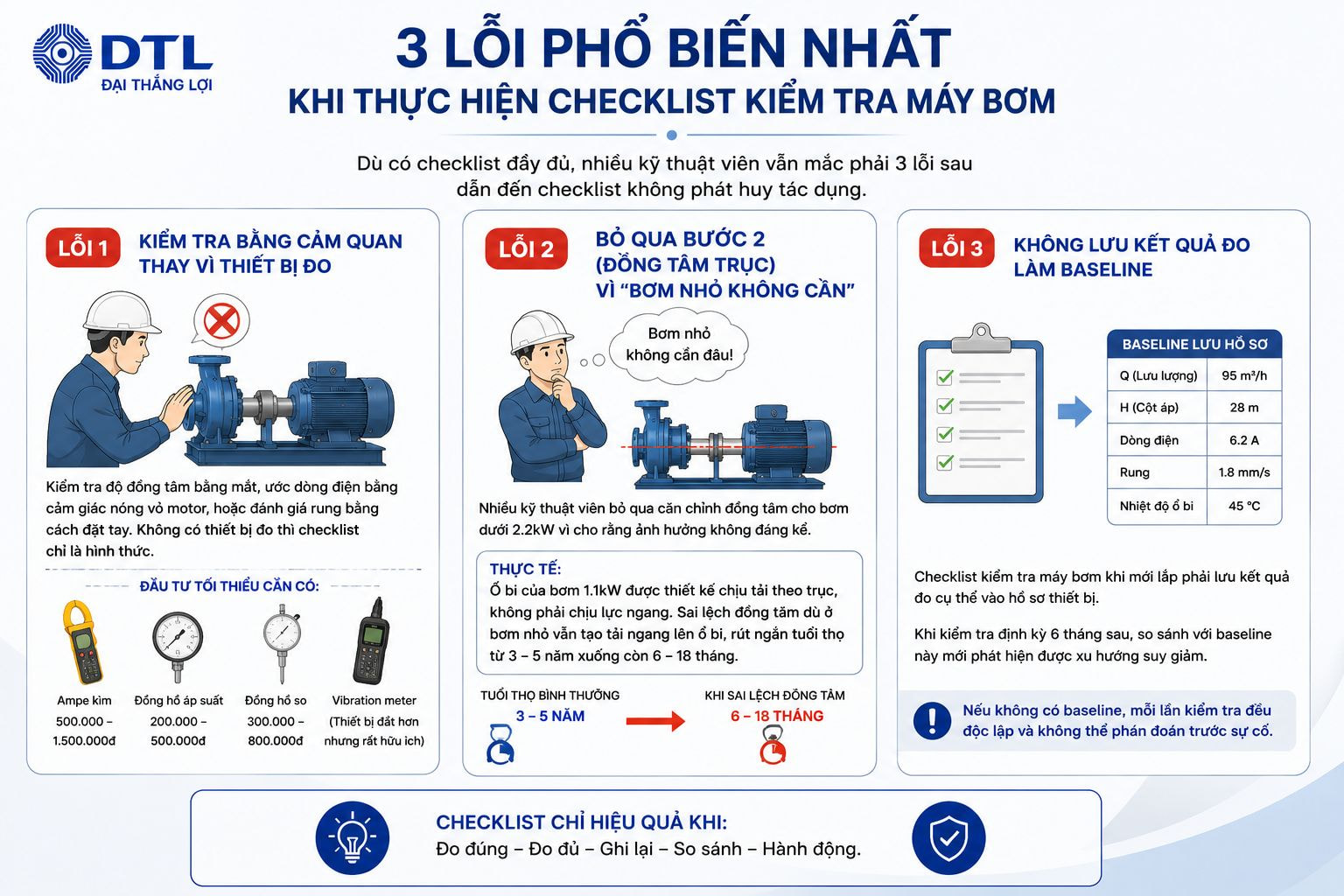

Dù có checklist đầy đủ, nhiều kỹ thuật viên vẫn mắc phải 3 lỗi sau dẫn đến checklist không phát huy tác dụng.
Kiểm tra độ đồng tâm bằng mắt, ước dòng điện bằng cảm giác nóng vỏ motor, hoặc đánh giá rung bằng cách đặt tay. Không có thiết bị đo thì checklist chỉ là hình thức. Đầu tư tối thiểu cần có: ampe kìm (500.000 đến 1.500.000 đồng), đồng hồ áp suất (200.000 đến 500.000 đồng), đồng hồ so (300.000 đến 800.000 đồng). Vibration meter là thiết bị đắt hơn nhưng rất hữu ích cho kỹ thuật viên bảo trì thường xuyên.
Nhiều kỹ thuật viên bỏ qua căn chỉnh đồng tâm cho bơm dưới 2.2kW vì cho rằng ảnh hưởng không đáng kể. Thực tế: ổ bi của bơm 1.1kW được thiết kế chịu tải theo trục, không phải chịu lực ngang. Sai lệch đồng tâm dù ở bơm nhỏ vẫn tạo tải ngang lên ổ bi, rút ngắn tuổi thọ từ 3 đến 5 năm xuống còn 6 đến 18 tháng.
Checklist kiểm tra máy bơm khi mới lắp phải lưu kết quả đo cụ thể (Q = 95 m³/h, H = 28m, dòng = 6.2A, rung = 1.8 mm/s) vào hồ sơ thiết bị. Khi kiểm tra định kỳ 6 tháng sau, so sánh với baseline này mới phát hiện được xu hướng suy giảm. Nếu không có baseline, mỗi lần kiểm tra đều độc lập và không thể phán đoán trước sự cố.
15 bước trên áp dụng cho mọi loại bơm ly tâm. Tuy nhiên mỗi dòng bơm có thêm các điểm kiểm tra đặc thù cần bổ sung vào checklist.
Checklist kiểm tra máy bơm có thể đầy đủ trên giấy nhưng thực tế vẫn bỏ sót lỗi nếu mắc phải 4 sai lầm sau, những điều mà kỹ thuật viên kinh nghiệm lâu năm vẫn hay gặp.
Bơm xuất xưởng từ nhà máy Đại Thắng Lợi tại KCN Tân Tạo, TPHCM đã qua kiểm tra 7 bước FAT tại bể thử trước khi xuất xưởng, bao gồm đo Q và H thực tế, chạy bền 2 giờ và kiểm tra hồ sơ kỹ thuật. Điều này có nghĩa là khi bơm đến tay khách hàng, nhóm kiểm tra cơ khí (bước 1 đến 5 trong checklist SAT) chỉ xác nhận tình trạng sau vận chuyển và lắp đặt, không phải kiểm tra từ đầu.
Với bơm từ nhà phân phối không có bể thử, kỹ thuật viên phải tự thực hiện toàn bộ FAT lẫn SAT tại công trình mà không có test report gốc để so sánh. Đây là lý do checklist tại công trình trở nên phức tạp hơn nhiều và dễ bỏ sót hơn.
Mỗi bơm DTL đến tay khách hàng kèm: test report ISO 9906 có số serial khớp bơm thực tế, pump curve Q-H thực đo, IOM manual tiếng Việt và tiếng Anh, và chứng chỉ ISO 9001. Checklist SAT tại công trình vì vậy chỉ cần tập trung vào bước 1, 2, 5, 6, 7, 8 và kiểm tra vận hành để xác nhận điểm vận hành đúng trong hệ thống thực tế.
