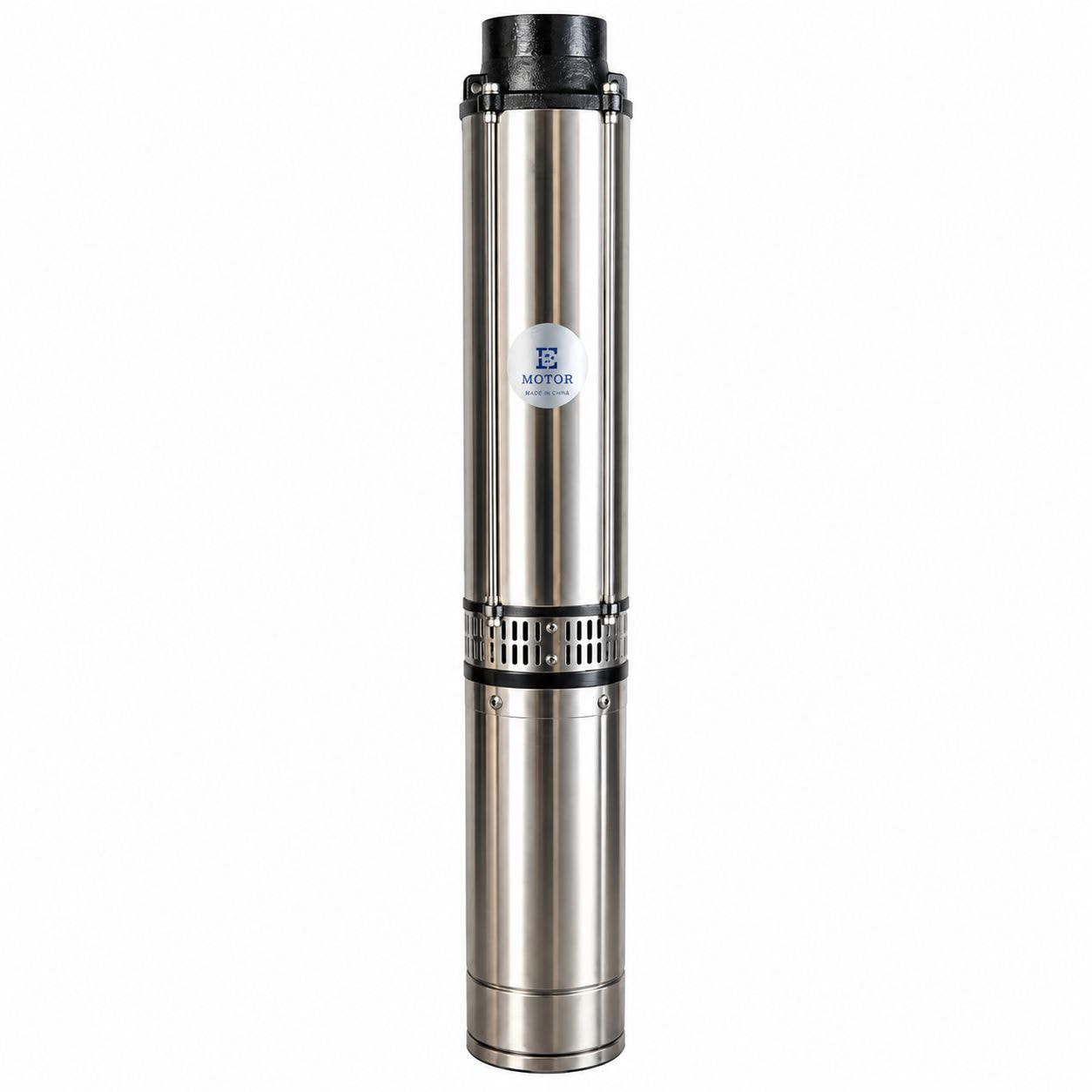

Bơm QDBY Bơm Chìm Khoan Giếng

Bơm QDBY là dòng bơm chìm giếng khoan đa tầng cánh QDBY thiết kế đặc biệt cho nguồn điện dân dụng 220V một pha, đồng thời tương thích cả điện áp công nghiệp 380V ba pha, gồm 8 model chia thành hai dòng lưu lượng QDBY15 (15 m³/h, họng ra 60mm) và QDBY20 (25 m³/h, họng ra 90mm), phù hợp hút nước từ giếng khoan sâu tại các hộ gia đình, trang trại nhỏ và công trình chưa có lưới điện ba pha.

Bơm QDBY là gì?

Bơm QDBY là bơm chìm giếng khoan đa tầng cánh công suất nhỏ, được thiết kế để vận hành ở cả hai mức điện áp 220V một pha và 380V ba pha trong cùng một thân bơm, nhờ đó phù hợp cả hộ dân dùng điện sinh hoạt thông thường lẫn trang trại hoặc công trình nhỏ có sẵn điện ba pha.

Cấu trúc mã hiệu QDBY cho biết: Q là bơm chìm (Qian shui), D là đa tầng cánh, B là loại thân bơm giếng khoan hình trụ, Y là kiểu cánh hướng tâm. Phần số đầu tiên sau dấu gạch ngang là cột áp định mức (m), phần sau dấu gạch xiên là số tầng cánh, ví dụ QDBY15-49/5 có lưu lượng định mức 15 m³/h, cột áp 49m, 5 tầng cánh.

Dòng QDBY hiện có 8 model, chia thành hai nhóm: QDBY15 (4 model, lưu lượng 15 m³/h, họng 60mm) và QDBY20 (4 model, lưu lượng 25 m³/h, họng 90mm), toàn bộ chạy tốc độ 2900 vòng/phút, công suất từ 2.2 đến 4.0kW (3.0 đến 5.5HP).

Nguyên lý hoạt động và cấu tạo

Nguyên lý của bơm chìm giếng khoan QDBY là đẩy nước tuần tự qua nhiều tầng bánh công tác xếp nối tiếp trong cùng thân bơm. Nước vào từ đáy qua lưới lọc, được tầng cánh đầu tiên gia tốc và nén áp, sau đó truyền tiếp sang tầng kế, lặp lại cho đến tầng cuối cùng trước khi thoát ra họng xả. Tổng cột áp bằng cột áp mỗi tầng nhân với số tầng, vì vậy QDBY15-49/5 (5 tầng) có cột áp gần gấp đôi QDBY15-19/2 (2 tầng) dù cùng lưu lượng và thân bơm.

Điểm đặc trưng của dòng QDBY so với các bơm chìm giếng khoan chỉ chạy 380V là motor được quấn dây tương thích cả 220V một pha lẫn 380V ba pha, tốc độ quay vẫn duy trì ổn định 2900 vòng/phút ở cả hai mức điện áp nhờ thiết kế motor hai điện áp, giúp bơm vận hành đúng điểm thiết kế dù dùng nguồn điện nào.

Motor đặt ở đáy thân bơm và chìm hoàn toàn trong nước, được làm mát tự nhiên bởi dòng nước lưu thông qua thân bơm trong suốt quá trình hoạt động.

Ứng dụng thực tế của bơm QDBY

Ưu điểm 220/380V của bơm QDBY mở rộng phạm vi ứng dụng đáng kể so với các bơm giếng khoan chỉ chạy 380V:

• Cấp nước sinh hoạt cho hộ gia đình từ giếng khoan sâu 20-50m, dùng điện gia dụng 220V thông thường
• Cấp nước cho nhà vườn, trang trại quy mô nhỏ chưa có đường dây điện ba pha
• Cấp nước cho bể chứa tầng mái hoặc két nước cao của tòa nhà 3-5 tầng
• Bơm nước tưới vườn cây ăn trái, hoa màu tại các khu vực nông thôn dùng điện một pha
• Cấp nguồn nước cho hệ thống phun sương, tưới nhỏ giọt quy mô hộ gia đình
• Dự phòng nguồn nước cho các công trình nhỏ tại thời điểm chưa kéo điện ba pha

Bảng thông số kỹ thuật bơm QDBY

Bảng dưới tổng hợp toàn bộ 8 model bơm QDBY, chia theo hai dòng lưu lượng. Cột áp H trong bảng là giá trị định mức tại điểm vận hành tối ưu.

So sánh bơm QDBY và bơm QBY: chọn dòng nào phù hợp?

Hai dòng QDBY và QBY có lưu lượng định mức trùng nhau (15 m³/h và 25 m³/h) nhưng khác nhau ở điện áp, cột áp và phạm vi công suất:

Cấu tạo chi tiết bơm QDBY

1. Motor hai điện áp (220V/380V): đặt ở đáy thân bơm, chìm hoàn toàn trong nước, được làm mát tự nhiên bởi dòng nước chảy qua thân bơm
2. Cụm tầng cánh bơm: 2 đến 5 tầng bánh công tác xếp nối tiếp, số tầng quyết định cột áp của từng model (model QDBY15-49/5 có 5 tầng, đạt cột áp 50m)
3. Trục bơm: truyền chuyển động quay từ motor qua tất cả các tầng cánh
4. Bạc đỡ trục: giữ trục đồng tâm và hạn chế rung lắc trong quá trình hoạt động
5. Phớt làm kín: ngăn nước xâm nhập vào khoang motor
6. Lưới lọc đầu hút: lắp ở đáy bơm, ngăn cát sạn thô lọt vào tầng cánh đầu tiên
7. Cáp điện chống thấm: dài đủ để kéo từ đáy giếng lên bảng điện bề mặt
8. Họng xả: 60mm cho dòng QDBY15, 90mm cho dòng QDBY20

Điều kiện vận hành

Hướng dẫn chọn model bơm QDBY phù hợp

Với 8 model bơm QDBY, việc chọn đúng model đi qua hai bước:

Bước 1, chọn dòng lưu lượng: nếu nhu cầu dùng nước đến 15 m³/h và giếng có ống casing phù hợp với họng 60mm, chọn dòng QDBY15; nếu cần lưu lượng lớn hơn tới 25 m³/h và dùng được họng 90mm, chọn dòng QDBY20.

Bước 2, trong dòng đã chọn, xác định độ sâu giếng cộng thêm chiều cao bể chứa hoặc tầng cần đẩy nước lên để ra cột áp cần thiết, rồi chọn model có cột áp H (m) sát nhất. Ví dụ giếng sâu 30m, bể chứa đặt cao thêm 8m so với mặt đất thì cần cột áp khoảng 38m, phù hợp với QDBY15-39/4 (cột áp 40m) hơn là model 19m hay 30m.

Sự cố thường gặp và cách khắc phục

Bảo trì định kỳ bơm QDBY

• Kiểm tra tụ điện khởi động định kỳ nếu dùng nguồn 220V một pha, tụ hỏng là nguyên nhân phổ biến nhất khiến bơm không khởi động được
• Vệ sinh lưới lọc đầu hút theo chu kỳ, đặc biệt quan trọng với giếng có nhiều cát hoặc cặn lắng
• Không để bơm chạy khô khi mực nước giếng xuống thấp, nên lắp phao báo mực nước hoặc timer tự ngắt
• Kiểm tra điện áp đầu vào trước mỗi lần khởi động sau thời gian dài không dùng
• Không khởi động lại bơm liên tục trong thời gian ngắn, chờ ít nhất vài phút giữa các lần khởi động để bảo vệ motor và tụ điện
• Kéo bơm lên kiểm tra tổng thể định kỳ theo khuyến nghị của đơn vị lắp đặt
