Dấu hiệu máy bơm không đạt chất lượng thường xuất hiện ngay trong 2 đến 8 tuần đầu vận hành và hoàn toàn có thể đo được bằng thiết bị đơn giản mà kỹ thuật viên nào cũng có. Phát hiện sớm trong giai đoạn này quan trọng vì bơm vẫn còn trong thời hạn bảo hành và nhà cung cấp có trách nhiệm xử lý, còn sau 3 đến 6 tháng thì rất khó xác định nguyên nhân là lỗi sản xuất hay lỗi vận hành.
Không phải mọi bơm hoạt động kém đều là bơm kém chất lượng. Trước khi kết luận bơm không đạt, cần loại trừ 4 nguyên nhân lắp đặt phổ biến nhất, vì chúng chiếm hơn 60% trường hợp bơm hoạt động dưới thông số ngay sau khi lắp.
| Triệu chứng | Có thể là lỗi lắp đặt | Có thể là bơm kém chất lượng |
|---|---|---|
| Lưu lượng thấp ngay khi mới lắp | Van hút chưa mở, lọc tắc, chiều quay ngược, túi khí đường ống | Đã loại trừ 4 lỗi trên mà Q vẫn thấp |
| Motor nhảy relay nhiệt | Relay cài sai dòng ngưỡng, van đẩy mở quá nhiều | Dòng vận hành thực tế vượt dòng danh định In nameplate |
| Rung mạnh khi khởi động | Bu lông đế lỏng, chưa căn chỉnh đồng tâm trục | Đã siết bu lông và căn trục mà rung vẫn không giảm |
| Phớt cơ rò rỉ | Lắp phớt sai chiều, chạy khô ngay khi mới lắp | Lắp đúng theo IOM mà vẫn rò trong 2 tháng đầu |
Nguyên tắc kiểm tra: Loại trừ lỗi lắp đặt trước, kiểm tra bơm sau. Kết luận “bơm kém chất lượng” chỉ hợp lệ khi đã loại trừ hoàn toàn các lỗi lắp đặt và đo số liệu thực tế đối chiếu với test report FAT của bơm đó.
Để xác nhận dấu hiệu bơm không đạt chất lượng một cách có căn cứ, cần 3 tài liệu từ nhà cung cấp: test report FAT có số serial khớp với bơm thực tế, pump curve Q-H và thông số dòng điện danh định In trên nameplate motor. Nếu nhà cung cấp không có test report riêng từng bơm, việc đối chiếu là không thể và đó tự nó đã là dấu hiệu bơm không được kiểm tra đúng quy trình. Xem chi tiết quy trình kiểm tra chuẩn tại bài quy trình kiểm tra chất lượng máy bơm Đại Thắng Lợi.

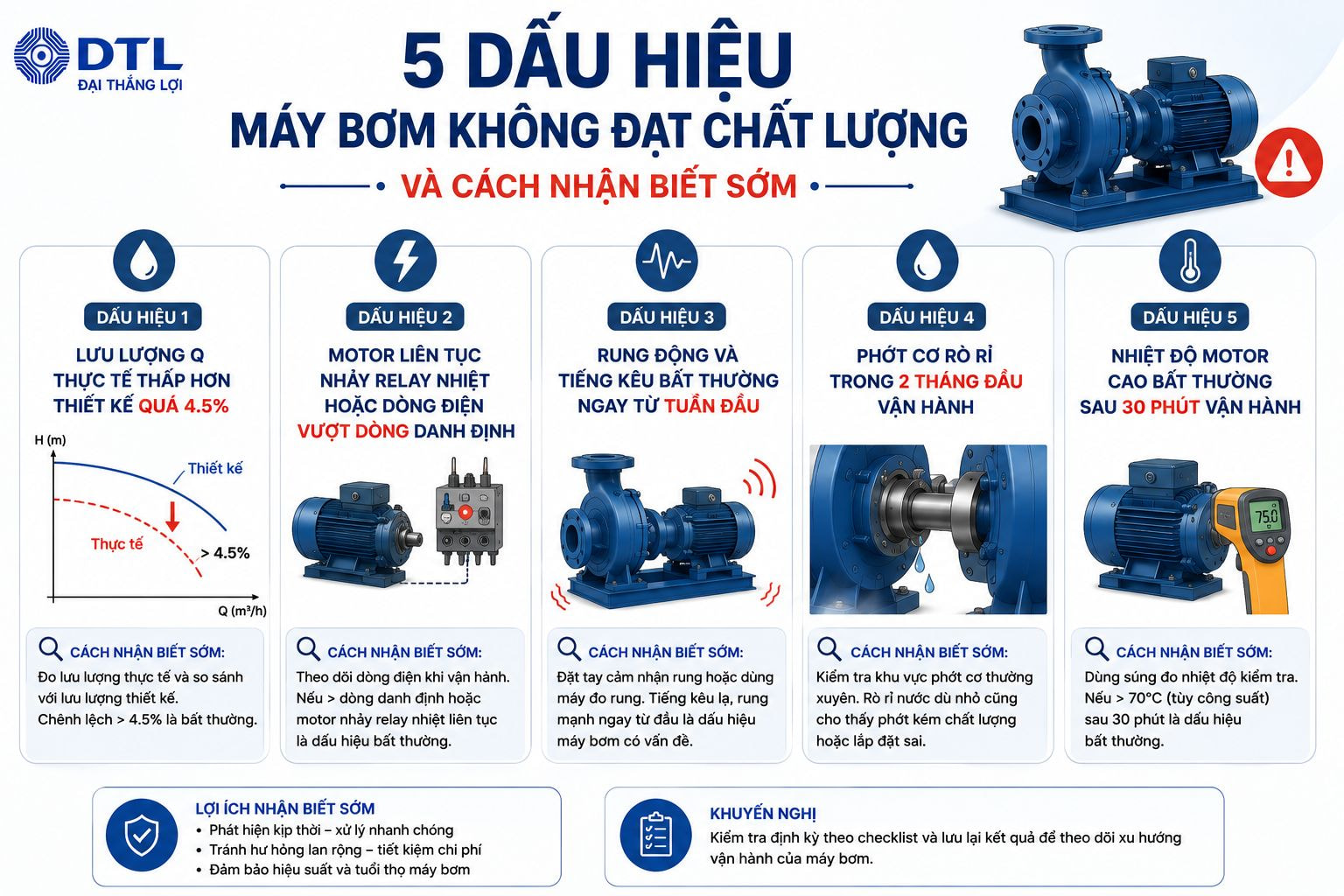

Lưu lượng thấp hơn thiết kế là dấu hiệu máy bơm không đạt chất lượng dễ đo nhất và hay gặp nhất. Theo ISO 9906 Grade 2 áp dụng cho bơm công nghiệp thông thường, sai lệch Q cho phép là không quá ±4.5% so với Q thiết kế tại điểm vận hành. Vượt ngưỡng này là bơm không đạt tiêu chuẩn nghiệm thu.
Có 2 phương pháp tùy thiết bị sẵn có:
| Kết quả đo Q thực tế | Đánh giá | Hành động tiếp theo |
|---|---|---|
| Q thực tế trong ±4.5% Q thiết kế | Đạt ISO 9906 Grade 2 | Không cần xử lý, ghi vào hồ sơ baseline |
| Q thấp hơn 4.5 đến 10% | Cần kiểm tra thêm | Kiểm tra van, lọc, chiều quay trước khi kết luận lỗi bơm |
| Q thấp hơn 10% trở lên | Không đạt tiêu chuẩn | Yêu cầu nhà cung cấp đối chiếu test report và xử lý bảo hành |
| Q cao hơn Q thiết kế trên 10% | Bơm đang quá tải | Đóng bớt van đầu đẩy, kiểm tra dòng điện motor tránh cháy |
Lưu ý thực tế: Q tại SAT (công trình) thường thấp hơn Q trong test report FAT (nhà máy) từ 5 đến 15% vì hệ thống đường ống thực tế có tổn thất áp lớn hơn bể thử lý tưởng. Đây là hiện tượng bình thường. Chỉ kết luận lỗi bơm khi Q thực tế thấp hơn Q trên đường cong Q-H đã tính tổn thất đường ống của dự án.
Motor nhảy relay nhiệt định kỳ hoặc dòng điện đo được liên tục cao hơn dòng danh định In trên nameplate là dấu hiệu bơm đang quá tải điện. Đây không nhất thiết là bơm kém chất lượng nhưng là dấu hiệu bơm không hoạt động đúng điểm thiết kế, ảnh hưởng trực tiếp đến tuổi thọ motor.
| Dòng đo được / In | Tình trạng | Nguyên nhân có thể |
|---|---|---|
| 90 đến 100% In | Bình thường, tối ưu | Bơm đang làm việc tại điểm thiết kế |
| 100 đến 110% In | Chú ý theo dõi | Bơm đang hơi quá tải, có thể do Q vận hành lớn hơn thiết kế |
| Trên 110% In liên tục | Quá tải, rủi ro cháy motor | Van đẩy mở quá nhiều, bơm sai model, điện áp thấp |
| Dưới 75% In | Thiếu tải, bơm không đủ Q | Van hút đóng một phần, lọc đầu hút tắc, Q thực tế thấp |
Dòng điện cao là dấu hiệu bơm kém chất lượng khi đã đảm bảo van đẩy mở đúng (bơm vận hành tại Q thiết kế), điện áp nguồn đúng ±5% định mức, và relay nhiệt cài đúng (1.0 đến 1.05 lần In) mà dòng vẫn vượt In. Khi đó bơm đang tiêu thụ điện nhiều hơn thiết kế tại cùng điểm vận hành, thường do hiệu suất bơm thấp hơn thực tế so với catalog. Xem thêm: nguyên nhân bơm nhảy aptomat và cách xử lý triệt để.
Bơm mới lắp đúng kỹ thuật phải chạy êm, không rung và không có tiếng kêu bất thường. Rung và tiếng kêu xuất hiện ngay từ tuần đầu sau khi đã căn chỉnh đồng tâm và siết bu lông đúng moment là dấu hiệu máy bơm không đạt chất lượng liên quan đến sản xuất.
| Loại tiếng kêu / rung | Chỉ về nguyên nhân | Lỗi sản xuất? | Xử lý |
|---|---|---|---|
| Lốp bốp bên trong thân bơm | Xâm thực (cavitation), áp suất đầu hút thấp | Thường không phải, thường do lắp đặt | Kiểm tra lọc đầu hút, chiều cao hút |
| Lạo xạo tại ổ bi ngay tuần đầu | Ổ bi bị dập trọng tải khi vận chuyển hoặc ổ bi chất lượng thấp | Có, lỗi sản xuất hoặc ổ bi kém | Yêu cầu bảo hành thay ổ bi |
| Rung toàn thân theo nhịp đều ngay khi mới lắp đúng | Mất cân bằng bánh guồng do sản xuất hoặc vận chuyển | Có, lỗi sản xuất | Yêu cầu bảo hành, kiểm tra bánh guồng |
| Tiếng cọ sát bên trong thân bơm | Cánh bơm chạm vỏ do khe hở gia công sai | Có, lỗi gia công CNC | Dừng ngay, yêu cầu bảo hành |
Bơm mới lắp đúng kỹ thuật phải đạt vùng A (dưới 2.3 mm/s RMS) hoặc tối thiểu vùng B (2.3 đến 4.5 mm/s RMS) theo ISO 10816. Đo bằng vibration meter tại vỏ bơm và 2 đầu ổ bi motor. Nếu không có vibration meter, xem thêm phương pháp đánh giá thay thế trong bài máy bơm kêu to rung mạnh: 6 nguyên nhân và cách xử lý.
Phớt cơ (mechanical seal) của bơm chất lượng tốt tuổi thọ trung bình 1 đến 3 năm tùy điều kiện vận hành. Rò rỉ trong 2 tháng đầu sau khi đã xác nhận lắp đặt đúng là dấu hiệu máy bơm không đạt chất lượng ở khâu phớt cơ hoặc lắp ráp.
Kiểm tra theo thứ tự: chụp ảnh vị trí rò rỉ và mức độ, xem lại IOM manual để xác nhận đã lắp đúng hướng phớt và đúng lực siết, đo độ lệch trục (đồng tâm) vì trục lệch làm phớt mòn không đều gây rò. Nếu cả 3 đều đúng theo IOM mà phớt vẫn rò trong 2 tháng đầu, liên hệ nhà cung cấp với ảnh chụp và số liệu để yêu cầu xử lý bảo hành.
Nhiệt độ vỏ motor trên 80°C sau 30 phút vận hành tải định mức là ngưỡng cảnh báo bất kể nguyên nhân là gì. Ngưỡng này dựa trên cấp cách điện F của phần lớn motor bơm hiện nay: nhiệt độ môi trường 40°C cộng độ tăng nhiệt cho phép 105°C theo chuẩn IEC, cho phép nhiệt độ vỏ khoảng 75 đến 85°C tùy model.
| Nhiệt độ vỏ motor (°C) | Đánh giá | Nguyên nhân có thể và hành động |
|---|---|---|
| Dưới 70°C sau 30 phút | Rất tốt | Vận hành bình thường, không cần xử lý |
| 70 đến 80°C sau 30 phút | Chấp nhận được | Theo dõi, đảm bảo thông gió xung quanh motor |
| 80 đến 90°C sau 30 phút | Cần kiểm tra | Kiểm tra dòng điện, thông gió, điện áp nguồn |
| Trên 90°C hoặc tiếp tục tăng sau 60 phút | Nguy hiểm | Dừng bơm, kiểm tra toàn diện trước khi chạy lại |
Motor cùng model nhưng lắp trong phòng bơm kín không thông gió sẽ nóng hơn 10 đến 20°C so với lắp ngoài trời thoáng. Trước khi kết luận motor kém, cải thiện thông gió phòng bơm và đo lại. Nếu nhiệt độ vẫn cao sau khi thông gió đủ và dòng điện trong ngưỡng, motor có thể có vấn đề về chất lượng cuộn dây hoặc cách điện.
| # | Dấu hiệu | Thiết bị cần có | Ngưỡng không đạt | Hành động |
|---|---|---|---|---|
| 1 | Lưu lượng Q thấp hơn thiết kế | Flow meter hoặc đồng hồ áp suất | Q thấp hơn Q thiết kế quá 4.5% | Loại trừ lỗi lắp rồi đối chiếu test report |
| 2 | Dòng điện vượt In hoặc nhảy relay | Ampe kìm | Dòng trên 110% In liên tục | Kiểm tra điểm vận hành và điện áp nguồn |
| 3 | Rung và tiếng kêu bất thường | Vibration meter hoặc đồng xu test | Vượt 4.5 mm/s RMS (vùng C ISO 10816) | Xác định loại tiếng kêu, yêu cầu bảo hành nếu lỗi sản xuất |
| 4 | Phớt cơ rò rỉ | Quan sát trực tiếp + giấy trắng | Rò rỉ tăng dần sau 2 tuần hoặc không tự ngừng | Xác nhận lắp đúng IOM, nếu đúng thì yêu cầu bảo hành |
| 5 | Nhiệt độ motor cao | Súng nhiệt hồng ngoại | Vỏ motor trên 80°C sau 30 phút tải | Kiểm tra thông gió và dòng điện trước khi kết luận lỗi motor |

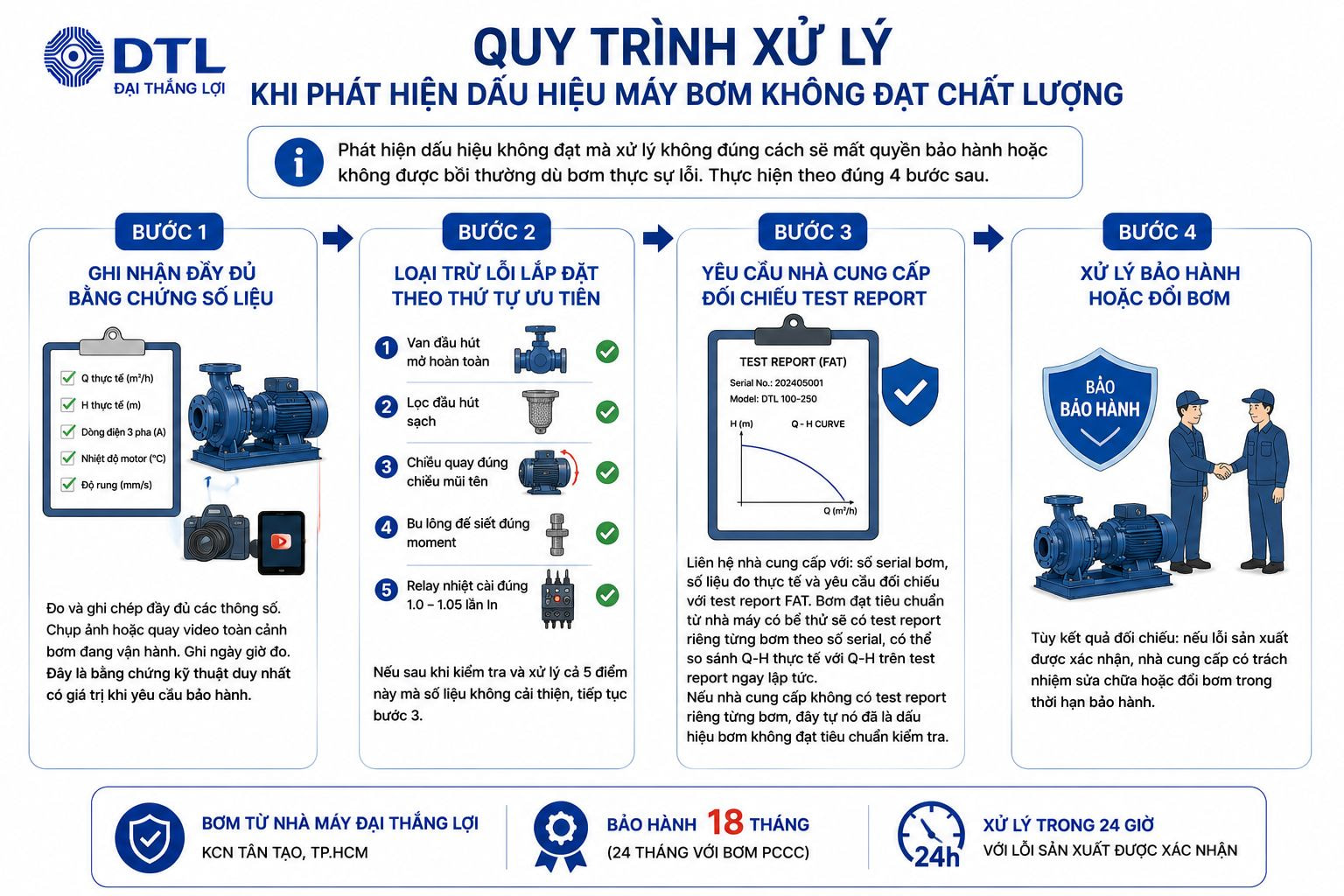

Phát hiện dấu hiệu không đạt mà xử lý không đúng cách sẽ mất quyền bảo hành hoặc không được bồi thường dù bơm thực sự lỗi. Thực hiện theo đúng 4 bước sau.
Đo và ghi chép: Q thực tế (m³/h), H thực tế (m), dòng điện 3 pha (A), nhiệt độ motor (°C), độ rung (mm/s nếu có). Chụp ảnh hoặc quay video toàn cảnh bơm đang vận hành. Ghi ngày giờ đo. Đây là bằng chứng kỹ thuật duy nhất có giá trị khi yêu cầu bảo hành.
Van đầu hút mở hoàn toàn, lọc đầu hút sạch, chiều quay đúng chiều mũi tên, bu lông đế siết đúng moment, relay nhiệt cài đúng 1.0 đến 1.05 lần In. Nếu sau khi kiểm tra và xử lý cả 5 điểm này mà số liệu không cải thiện, tiếp tục bước 3.
Liên hệ nhà cung cấp với: số serial bơm, số liệu đo thực tế và yêu cầu đối chiếu với test report FAT. Bơm đạt tiêu chuẩn từ nhà máy có bể thử sẽ có test report riêng từng bơm theo số serial, có thể so sánh Q-H thực tế với Q-H trên test report ngay lập tức. Nếu nhà cung cấp không có test report riêng từng bơm, đây tự nó đã là dấu hiệu bơm không đạt tiêu chuẩn kiểm tra.
Tùy kết quả đối chiếu: nếu lỗi sản xuất được xác nhận, nhà cung cấp có trách nhiệm sửa chữa hoặc đổi bơm trong thời hạn bảo hành. Bơm từ nhà máy Đại Thắng Lợi tại KCN Tân Tạo, TPHCM được bảo hành 18 tháng (24 tháng với bơm PCCC) và xử lý trong 24 giờ với lỗi sản xuất được xác nhận.

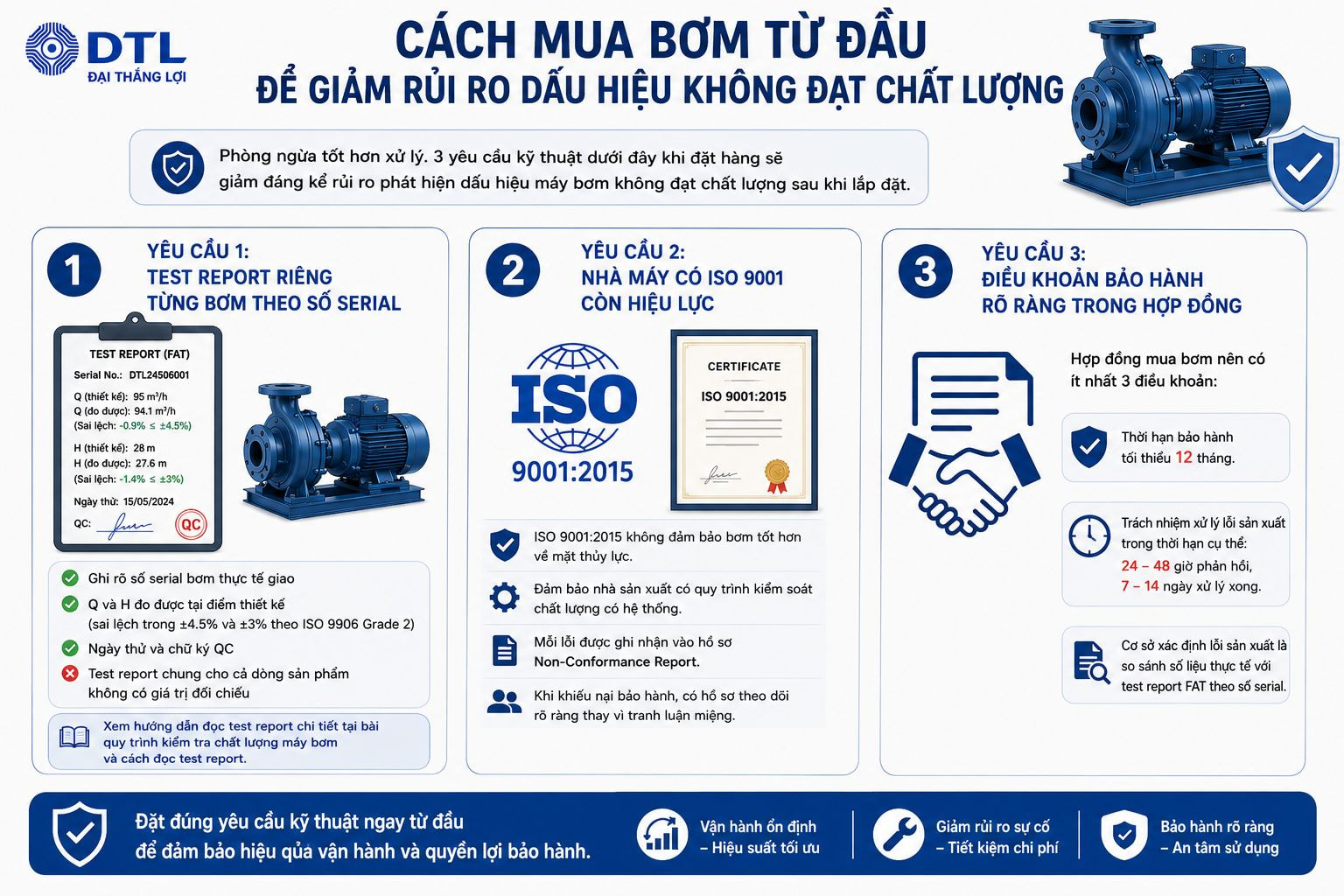

Phòng ngừa tốt hơn xử lý. 3 yêu cầu kỹ thuật dưới đây khi đặt hàng sẽ giảm đáng kể rủi ro phát hiện dấu hiệu máy bơm không đạt chất lượng sau khi lắp đặt.
Test report phải ghi rõ: số serial bơm thực tế giao, Q và H đo được tại điểm thiết kế (sai lệch trong ±4.5% và ±3% theo ISO 9906 Grade 2), ngày thử và chữ ký QC. Test report chung cho cả dòng sản phẩm không có giá trị đối chiếu. Xem hướng dẫn đọc test report chi tiết tại bài quy trình kiểm tra chất lượng máy bơm và cách đọc test report.
ISO 9001:2015 không đảm bảo bơm tốt hơn về mặt thủy lực, nhưng đảm bảo nhà sản xuất có quy trình kiểm soát chất lượng có hệ thống và mỗi lỗi được ghi nhận vào hồ sơ Non-Conformance Report. Điều này có nghĩa là khi khiếu nại bảo hành, có hồ sơ theo dõi rõ ràng thay vì tranh luận miệng.
Hợp đồng mua bơm nên có ít nhất 3 điều khoản: thời hạn bảo hành tối thiểu 12 tháng, trách nhiệm xử lý lỗi sản xuất trong thời hạn cụ thể (24 đến 48 giờ phản hồi, 7 đến 14 ngày xử lý xong), và cơ sở xác định lỗi sản xuất là so sánh số liệu thực tế với test report FAT theo số serial.
Sau khi xác nhận dấu hiệu máy bơm không đạt chất lượng là lỗi sản xuất, có 2 hướng xử lý: sửa chữa hoặc đổi bơm mới. Quyết định phụ thuộc vào 3 yếu tố.
In danh sách này ra và kiểm tra trong 30 phút đầu sau khi bơm vận hành lần đầu:
| STT | Kiểm tra | Cách đo nhanh không thiết bị | Dấu hiệu bất thường | Kết quả |
|---|---|---|---|---|
| 1 | Lưu lượng Q | Đo thời gian bơm đầy bể, tính Q (m³/h) | Thấp hơn Q thiết kế quá 10% | ☐ OK ☐ Bất thường |
| 2 | Relay nhiệt / CB | Quan sát relay có nhảy không trong 1 giờ chạy | Nhảy relay trong 30 phút đầu | ☐ OK ☐ Bất thường |
| 3 | Rung và tiếng kêu | Đặt đồng xu đứng trên vỏ motor, quan sát 30 giây | Đồng xu đổ trong 30 giây | ☐ OK ☐ Bất thường |
| 4 | Phớt cơ | Đặt giấy trắng dưới phớt cơ 5 phút, quan sát | Giấy ướt do rò rỉ | ☐ OK ☐ Bất thường |
| 5 | Nhiệt độ motor | Chạm tay nhanh vào vỏ motor sau 30 phút | Không giữ tay được 3 giây (trên 80°C) | ☐ OK ☐ Bất thường |
Quan trọng: Nếu bất kỳ hạng mục nào “Bất thường”, ghi lại ngày giờ và số liệu đo ngay. Không chờ đợi vì mỗi ngày vận hành tiếp theo với dấu hiệu bất thường sẽ làm khó xác định nguyên nhân và giảm cơ hội được bảo hành.
Nghi ngờ bơm không đạt chất lượng? Liên hệ kỹ thuật Đại Thắng Lợi
Gọi với số serial bơm và số liệu đo để kỹ sư đối chiếu test report và tư vấn hướng xử lý trong 2 giờ làm việc.
